Январь 2007 года www.moxa.com.ua Содержание: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Заглавная статья |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40 км RS-232
только с 2

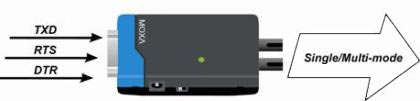

конверторами Не смотря на то, что стандарт RS-232 последовательного интерфейса был разработан почти полстолетия тому назад, он все еще остается одним из наиболее экономически выгодных интерфейсов связи в мире. RS-232 поддерживает скорость от 50 до 921.6 Kbps, и может быть использован для подключения устройств, расположенных недалеко друг от друга. RS-232 считался лучшим решением связи в ряде приложений, как например, соединение GPS приемников в системах навигации, подключение считывателей пластиковых карт или управляющих роботов в автоматизированных линиях. Основное ограничение RS-232 - он не может быть использован на расстояниях больше 100 метров. Для больших расстояний используется RS-422 и RS-485 интерфейсы, которые часто считают хорошей альтернативой. Но даже рабочее расстояние 1.2 км может быть недостаточными для современных больших сетей. Необходимо лучшее решение для защиты от опасного потенциала на на заземлении и электрического EMI/RFI шума. Конверторы последовательного интерфейса в волоконно-оптический отвечают всем этим требованиям. По сравнению с аналогичными конверторами, MOXA TCF-90 имеют большее рабочее расстояния по волоконно-оптическому соединению. Одномодовый волоконно-оптический конвертор MOXA TCF-90-S имеет запас мощности 19 dB (от -5 до -24 dBm), что позволяет передавать данные на расстоянии до 40 км. Многомодовый волоконно-оптический конвертор MOXA TCF-90-M имеет 15 dB (от -5 до -20 dBm) что позволяет передавать данные на расстоянии до 5 км. Аналогичные продукты на рынке поддерживают только 2 км. Только с двумя эффективными конверторами MOXA TCF-90 теперь возможная прямая связь между двумя последовательными устройствами на расстоянии до 40 км. Питание от последовательного порта MOXA TCF-90-M И TCF-90-S разработаны с поддержкой технологии питания от последовательного порта. Чрезвычайно низкое потребление (< 0.1W) позволяет конверторам использовать мощность, предусмотренную последовательным интерфейсом. DB9 female RS-232 порт подключается непосредственно к компьютеру и использует мощность от TxD, RTS и DTR линий.
2. Мощность
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Новинки продукции МОХА |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Новый MOXA EM-1240 - встраиваемый модуль
разработан для системных интеграторов с
целью разработки собственного
программного управления в промышленных
приложениях. Модуль имеет четыре
программно выбираемых RS-232/422/485
последовательных портов, два 10/100 Mbps Ethernet
порта и обеспечивает поддержку SD карт. MOXA
EM-1240 базируется на MOXA ART ARM9 - 32
разрядном 192 МГЦ процессоре. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MOXA VPort 2141: RoHS совместимый 4 канальный MJPEG видеошифратор MOXA VPort 2141 - новый RoHS совместимый 4 канальный MJPEG видеошифратор на новом ЧИПе - компактное решение для отображения до 4 каналов со скоростью до 15 FPS. Этот новый видео сервер включает наилучшие ключевые функции MOXA VPort 2140, но также обеспечивает ряд дополнительных передовых функций, как например, маска секретности, PPPoE, UPnP и DDNS. Видеошифратор MOXA VPort 2141 имеет MJPEG компрессор, селектор обнаружения движения в 3 областях и ВЕБ сервер с 10/100 Ethernet интерфейсом. Он позволяет оцифровывать аналоговые видео данные и передавить их в цифровом виде по IP сети. Кроме того, VPort 2141 оснащен 4 цифровыми входами (DI) и 4 релейными выходами (DO) для соединения с сенсорами и датчиками тревогами.
Подробнее о
MJPEG видеошифраторе MOXA VPort 2141
>> |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MOXA ioLogik сервера удаленного ввода-вывода поддерживают C библиотеки MOXA UC-711X MOXA заявляет, что MXIO библиотека для MOXA UC-711X - встраиваемых компьютеров скорректирована так, чтобы поддерживать управление ioLogik - дистанционными серверами В/В. Официальная версия MXIO программных библиотек, которая была написана для платформы UC-711X уже поддерживает ioLogik E2000 - активные сервера Ethernet В/В, ioLogik R2000 - сервера дистанционного В/В и ioLogik 4000 модульные, расширяемые сервера В/В. Библиотеки могут быть загружены веб сайта MOXA. Библиотеки обеспечивают доступ к данным В/В и активным сообщения В/В от ioLogik - активных Ethernet серверов В/В по Ethernet, TCP/IP и RS-485 сетями. Данные ввода/вывода могут быть получены без указания Modbus адресов и протоколов. Поддерживаемое MXIO библиотеками Ethernet оборудование В/В: Active Remote Serial Remote (RS-485) Модульные - ioLogik-4000 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Применение продукции МОХА |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

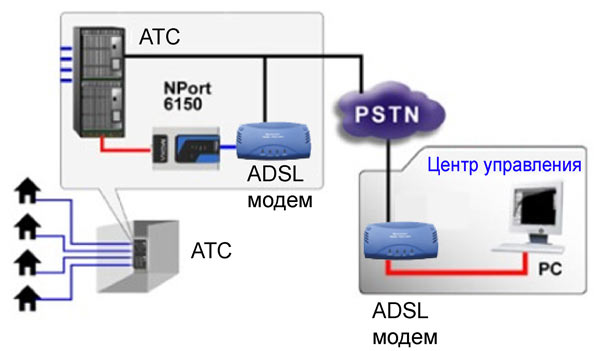

MOXA NPort - терминальный сервер - используется для управления АТС Очевидно, что телевидение на базе IP вскоре станет носителем информации следующего поколения. Большие телекоммуникационные компании в Соединенных Штатах и в Европе начали поглощать небольших поставщиков телевизионных услуг и стали предоставлять интегрированные услуги - голос, данные и видео. IPTV символизирует окончательное завершении исследований применения Internet технологий и переходит на уровень использования ее телекомами. IPTV использует большой объем передачи данных, который иногда становится совместим с пропускной способностью традиционного кабеля. В этом случае поставщики услуг используют дополнительно и ADSL технологии, например, для задач управления.
Поскольку
АТС обычно рассредоточены,
дистанционное управление для
поставщиков IPTV оказалось важным
средством управления АТС. С
использованием PPPoE технологии
появилась возможность дистанционно
управлять АТС. Кроме того,
использование ADSL, потребовало
информационной защиты и шифрации
данных. Терминальные сервера
безопасности серии MOXA NPort 6000 не только
поддерживают режим PPPoE, но также
обеспечивают поддержку безопасности,
таким образом устраняя беспокойство о
происках хекеров. Промышленное
защищенное исполнение терминальных
серверов MOXA NPort 6000 обеспечивают
надежную связь и предотвращает от
убытков, связанных с потерей данных. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

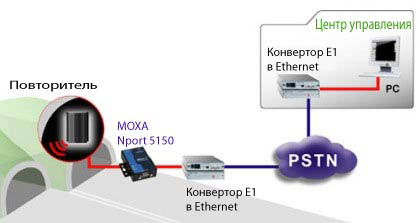

MOXA NPort сервера используются для GSM/GPRS повторителей в системах управления GSM/GPRS связь - одна из наиболее широко используемых систем связи в мире. Фактически, это - факт - мобильные телефоны являются сегодня первой необходимостью в большинстве стран, а с дебютом технологий 3G обеспечивается не только голосовая, но также видеосвязь и передача мультимедийных сообщений. Но развитие мобильных технологий требует также развития средств проверки и управления. Поскольку никакие мобильные сообщения не должны быть потеряны, многие провайдеры услуг стали использовать специальные повторители для обеспечения связи на зкскалаторах, в подземных переходах, туннелях. Такое оборудование обычно территориально разнесено и для управления им требуется централизованное управление и высокая надежность. Таким условиям отвечают сервера устройств MOXA. Сервера устройств MOXA
NPort обеспечивают надежный маршрут
передачи данных, который помогает
системным администраторам управлять
проверкой их систем. Серверы устройств
NPort связывают управляющий компьютер с
повторителем, позволяя инженерам
конфигурировать, поддерживать и
управлять различными аспектами системы,
включая управлением направления антенн,
выдачу тревог при аварии либо при
непредвиденных остановках. Это
приложение является хорошим примером
того, как серверы устройств MOXA могут быть
использованы для управления
устройствами и обеспечения надежной
передачи данных. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

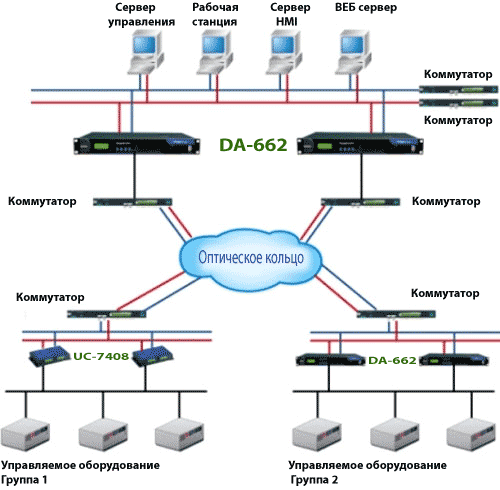

Использование встраиваемых компьютеров для необслуживаемых энергоподстанций Силовые энергоподстанции используют различные типы устройств для того чтобы создать единую систему, которая генерирует и передает электроэнергию. По традиции, использовался персонал для проверки этих устройств. Но такое решение - дорого и ненадежно из-за возможности ошибок персонала. Были и другие причины для перехода силовых подстанции на автоматическую, автоматизированную систему управления. Компания в Китае использует MOXA DA-662 - встраиваемый компьютер в своей энергоподстанции, как часть полностью автоматизированной системы управления. Приложения используют DA-662 как на дистанционных так и локальных местах. MOXA UC-7408 - встраиваемый компьютер, также использован как часть этого приложения. Данные о состоянии оборудования могут передаваться в управляющий центр, а DA-662 анализирует все данные, собранные с дистанционных устройств. Таким образом осуществляется очень надежная и мощная обработка, которая гарантируется высокой надежностью применения многофункциональных встраиваемых компьютеров. Преимущества
MOXA DA-662: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Активные севера ввода-вывода MOXA делают автоматические парковки еще эффективнее Одна характеристик современных городов - необходимость обеспечить требуемым числом парковочных мест. Хотя наиболее автоматизированные парковки предупреждают водителей о числе свободных мест, но все равно поиск их достаточно затруднителен и занимает иногда много времени. Один из поставщиков решения использует MOXA активные Ethernet сервера В/В для реализации автоматизированной парковочной системы, которая облегчает поиск свободных мест. Решение использует один MOXA ioLogik E2210 для каждой из секций стоянки и сенсора расстояния для каждой стоянки. Кроме того, они также используют логику Click&Go, которая позволила им осуществлять простую управляющую логику. Индикатор наличия парковочного места включается автоматически когда парковочное пространство пустое и выключается, если занято. Система может подавать звуковое уведомление что дает водителям большое преимущества для идентификакции незанятого пространства. Это позволяет значительно облегчить водителям поиск парковочного места. Почему активные сервера ввода-вывода? - Простая Click&Go логика - Активные сообщения ввода-вывода. без необходимости опроса оборудования - Высокая скорость передачи по Ethernet Архитектура: Использованное
оборудование: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Комплексное сетевое решение для управления освещением стадиона Страна: Германия, Мюнхен Объект: Стадион Munich Arena Оборудование: EDS-408A EDS-SNMP OPC Server Фаны двух известных футбольных клубов Мюнхена Bayern и TSV Мюнхена 1860 больше не имеют больше проблем с распознаванием футболистов в любое время. На новом стадионе Мюнхена установлена новейшая управляющая система освещением, которая также позволяет отображать игру света на большом светодиодном экране на фасаде стадиона. Каждая индивидуальная панель может светиться в белом, красном, синем или зеленом цвете, а также пульсировать или светиться постоянно, чтобы создавать на стадионе различные цвета подсветки. На панелях могут создавать различные зрительные образы как в течении игры, так и для создания праздничной атмосферы. Например, по завершению матча для создания хорошего настроения фанатам команд. Открытие этого улучшенного стадиона происходило 31 мая, 2005. Мюнхенские клубы FC Bayern и TSV 1860 сыграли свой домашний матч 9 июня, 2006, чтобы "подогреть" стадион для мирового кубка FIFA. Создавая такую передовую дисплейную систему потребовалось использование и передовых и надежных продуктов связи. По этой причине, системные разработчики использовали резервированную Ethernet волоконно оптическую сеть с мультимодовыми интерфейсами. Основу топологии
системы составило резервируемое кольцо
на промышленных коммутаторах, для
гарантирования высокой надежности. * ED6008-MM-SC вскоре были заменены новыми индустриальными коммутаторами MOXA EDS-408A-MM-SC. Использованное оборудование: MOXA EDS-408A-MM-SC - управляемый резервируемый Ethernet коммутатор с 3 10/100BaseT(X) портами, 2 multi mode 100BaseFX порта, SC коннектор http://www.moxa.com.ua/industrialethernet/products/eds/eds_408405a.htm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Новости MOXA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Решения MOXA для банкоматов
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
