Беспроводные устройства доступа

  WDR-3124A

Индустриальные 802.11n / HSPA маршрутизаторы

Спецификация | Информация для заказа | PDF файл описания на английском языке  | Отправить запрос

 Индустриальные 802.11n / HSPA маршрутизатор


   Серия MOXA WDR-3124A - промышленных беспроводных маршрутизаторов поддерживает 802.11n стандарты и сотовые технологии для обеспечения гибкого подключения к беспроводным сетям. MOXA WDR-3124A поставляется со встроенной антенной и имеет изоляцию по питанию, таким образом подходит для любых жестких промышленных условий эксплуатации. Монтаж на DIN-рейку, модели с широким диапазоном рабочих температур и IP30 корпус обеспечивают MOXA WDR-3124A удобства в эксплуатации и надежность для любых типов промышленного использования с поддержкой беспроводных технологий.


WLAN и сотовое подключения
- Высокоскоростная беспроводная связь на скорости до 300 Мбит
- Поддержка WLAN AP / Client-Router режимов работы
- Универсальная поддержка сотовых технологий для GSM / GPRS / HSPA 3G
   подключения

Эффективная изоляция и резервирование
- Двойной вход по питанию для резервирования
- Поддержка двух SIM для резервирования сотовой связи
- Изоляция антенны для защиты от радиопомех
- Изоляция питания для защиты источников питания.



 Особенности
Поддержка GSM/GPRS/HSPA 2G/3G технологий
2.4/5 GHz 300 Mbps WiFi
Встроенный 4 портовый 10/100BaseT(X) коммутатор
GuaranLink и поддержка двух SIM для резервирования и гарантированной надежности передачи
Изоляция антенны и питания.
 Спецификации
Спецификации
Стандарты GSM/GPRS/EDGE/UMTS/HSDPA
Полосы • Пять полос UMTS/HSPA 800/850/900/1900/2100 MHz
• Четыре полосы GSM/GPRS/EDGE 850/900/1800/1900 MHz
HSPA скорость • Downlink: до 14.4 Mbps
• Uplink: до 5.76 Mbps (Category 6, 7)
GPRS скорость Downlink/Uplink: 236 kbps (Class 12)
WLAN интерфейс
Стандарт IEEE 802.11a/b/g/n для Wireless LAN
IEEE 802.11i для Wireless Security
Спектр и модуляция • DSSS с DBPSK, DQPSK, CCK
• OFDM с BPSK, QPSK, 16QAM, 64QAM
• 802.11b: CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, DBPSK @ 1 Mbps
• 802.11a/g: 64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps,
  QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps
• 802.11n: 64QAM @ 300 Mbps to BPSK @ 6.5 Mbps
  (multiple rates supported)
Операционные каналы WDR-3124A-EU:
от 2.412 до 2.472 GHz (13 каналов)
от 5.180 до 5.240 GHz (5 каналов)
Безопасность • SSID broadcast разрешить / запретить
• 64-bit и 128-bit WEP шифрование, WPA /WPA2-Personal и Enterprise (IEEE 802.1X/RADIUS, TKIP и AES
Скорость передачи 802.11b: 1, 2, 5.5, 11 Mbps
802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
802.11n: от 6.5 до 300 Mbps
TX мощность 2.4 GHz
802.11b:
Typ. 23±1.5 dBm @ 1 Mbps
Typ. 20±1.5 dBm @ 5 Mbps
Typ. 19±1.5 dBm @ 11 Mbps
802.11g:
Typ. 20±1.5 dBm @ 6 to 24 Mbps
Typ. 19±1.5 dBm @ 36 Mbps
Typ. 18±1.5 dBm @ 48 Mbps
Typ. 17±1.5 dBm @ 54 Mbps
802.11n:
Typ. 20 dBm (± 1.5 dBm)
Typ. 16 dBm (± 1.5 dBm)

5 GHz

802.11a:
Typ. 20±1.5 dBm @ 6 до 24 Mbps
Typ. 19±1.5 dBm @ 36 Mbps
Typ. 16±1.5 dBm @ 48 Mbps
Typ. 15±1.5 dBm @ 54 Mbps
802.11n:
MCS0, 8 @ 20MHz: Typ. 19 dBm (± 1.5 dBm)
MCS0, 8 @ 40 MHz: Typ. 18 dBm (± 1.5 dBm)
MCS7, 15 @ 20 MHz: Typ. 14 dBm (± 1.5 dBm)
MCS7, 15 @ 40 MHz: Typ. 14 dBm (± 1.5 dBm)
RX чувствительность 2.4 GHz
802.11b:
-92 dBm @ 1 Mbps
-90 dBm @ 2 Mbps
-88 dBm @ 5.5 Mbps
-84 dBm @ 11 Mbps
802.11g:
-87 dBm @ 6 Mbps
-86 dBm @ 9 Mbps
-85 dBm @ 12 Mbps
-82 dBm @ 18 Mbps
-80 dBm @ 24 Mbps
-76 dBm @ 36 Mbps
-74 dBm @ 48 Mbps
-72 dBm @ 54 Mbps
802.11n:
-69 dBm @ MCS15 20MHz
-71 dBm @ MCS7 20MHz

5 GHz

802.11a:
-87 dBm @ 6 Mbps
-86 dBm @ 9 Mbps
-85 dBm @ 12 Mbps
-82 dBm @ 18 Mbps
-80 dBm @ 24 Mbps
-76 dBm @ 36 Mbps
-74 dBm @ 48 Mbps
-72 dBm @ 54 Mbps
802.11n:
-69 dBm @ MCS15 20MHz
-68 dBm @ MCS15 40MHz
-71 dBm @ MCS7 20MHz
-70 dBm @ MCS7 40MHz
LAN интерфейс
Стандарты IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseTX
IEEE 802.3ab для 1000BaseT
Скорость 10/100/1000 Mbps, Auto MDI/MDIX
Интерфейсы
Соединитель сотовой антенны 1 SMA (female) для WCDMA
GNSS 1 SMA (female), GPS (1575.42 MHz), GLONASS (1602 MHz)
Ethernet 4, 10/100/1000Mbps auto negotiation speed, F/H duplex mode and auto MDI/MDI-X connection (RJ45)
Serial консоль 1, RS-232 (RJ45)
Контакты аварии 1 релейный выход с токовой нагрузкой 1 A @ 24 VDC
Цифровые входы 2 электрически изолированных входа
• от +13 до +30 V для логической “1” (On)
• от +3 до -30 V для логического “0” (Off)
Вход питания 12 - 48VDC, сдвоенный
Индикация PWR1, PWR2, STATUS, FAULT, CELLULAR SIGNAL, WIFI SIGNAL, WLAN, SIM1, SIM2, 2G, 3G, GPS
Винт заземления М5
Кнопка сброса Power Reset/Factory Default Reset
Программное обеспечение
Сетевые протоколы ICMP, TCP/IP, UDP, DHCP, Telnet, DNS, SNMP, HTTP, HTTPS, SMTP, SNTP, ARP
Маршрутизатор / Firewall NAT, Port Forwarding, IP/MAC / Port Filtering
VPN • Max. число тоннелей: 5 (Responder/Initiator)
• IPSec (DES, 3DES, AES, MD5, SHA-1, DH2, DH5), PSK/X.509/RSA
GPS NMEA
Другое DDNS
SIM интерфейс
Число SIM 2
Питание 3 В
Окружающая среда
Рабочая температура Стандартная модель - от 0 до 55°C
Т модель - от -30 до 70°C
Относительная влажность от 5 до 95% RH
Температура хранения от -40 до 85°C
Физические
Вес 1280 г
Корпус Алюминиевый, IP 30

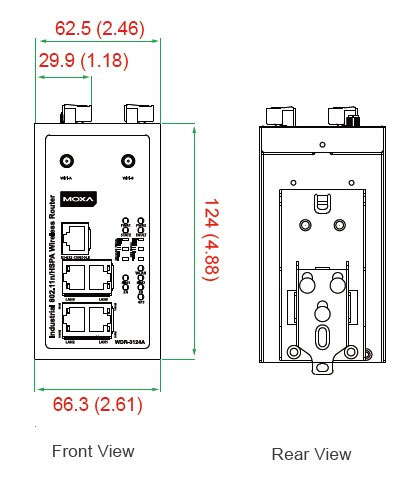

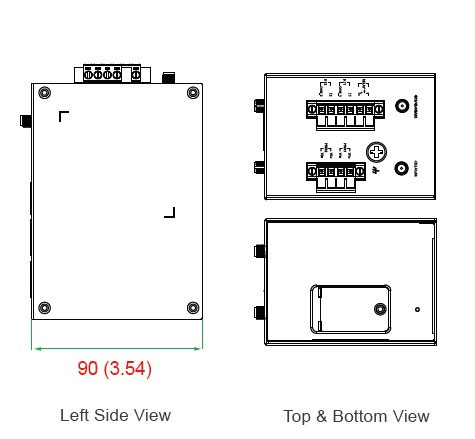

Размеры 67 x 90.5 x 124 мм

Питание
Разъемы Один терминальный блок 4 пин
Входное от 12 до 48 VDC
Потребление 9.6W (от 12V/0.7A до 48V/0.2A)
Сертификаты
EMC FCC Part 15 Subpart B
EN 61000-6-2/-4
Radio EN 301 489-1, EN 301 489-7, EN 301 511, EN 301 908, EN 300 328, EN 301 893
Safety EN 60950-1, UL 60950-1
Наработка на отказ
MTBF 382,851 часов
 Информация для заказа
WDR-3124A-EU Индустриальный 802.11n / HSPA беспроводный маршрутизатор, европейский диапазон частот WiFi, рабочая температура от 0 до 55°C
WDR-3124A-EU-T Индустриальный 802.11n / HSPA беспроводный маршрутизатор, европейский диапазон частот WiFi, рабочая температура от -30 до 70°C
