IEEE 802.3af совместимые индустриальные PoE коммутаторы MOXA
Увеличение
гибкости и эффективности связи
Индустриальный Ethernet коммутаторы
MOXA с 10/100BaseT(X) 802.3af (PoE) совместимыми Ethernet портами
обеспечивают до 15.4 Ватт на каждый PoE
порт, что позволяет подключать к ним различные сетевые устройства, например, IP камеры. беспроводные точки доступа и т.п., когда эти
устройства не могут быть самостоятельно запитаны или это экономически не выгодно.
Такое решение, когда питание
передается по тому же кабелю что и Ethernet,
широко применимо с многочисленными
сетевыми устройствами, которые
расположены на некотором отдалении
от основной сети и источники
питания там могут отсутствовать.
Преимущества Gigabit бекбонов и PoE питания
MOXA
разработала новый 7+3G портовый Gigabit PoE управляемый Ethernet коммутатор
EDS-P510, как продолжение линии Power over Ethernet
коммутаторов. MOXA
EDS-P510 имеет
3 10/100/1000BaseT(X) или 100/1000BaseSFP Gigabit портов,
3 10/100BaseT(X) порта и 4 10/100BaseT(X) 802.3af (PoE)
совместимых Ethernet порта. Поддержка
коммутатором технологии Gigabit Turbo Ring (время восстановления < 20 ms) позволяет
создавать на его базе надежные Gigabit
бекбоны, а так же подключать к нему PoE
совместимые Ethernet устройсва.
Гибкая
конфигурация SFP/TP Combo портов
SFP/TP combo интерфейс MOXA
EDS-P510 позволяет использовать
либо медные 10/100/1000BaseT(X) RJ-45 порты
либо 100/1000Base SFP
слоты (multi-mode или single-mode с ST или SC
соединителями), что обеспечивает легкое
конфигурирование коммутатора для
решения необходимых задач.
PoE расширенные
функции управления
Разработчики MOXA
специально предусмотрели для PoE
портов автоматическое обнаружение
и защиту в случае, когда 802.3af
совместимые устройства не
подключены, а также ограничение
максимального потребления для
защиты портов. Кроме того, имеется
возможность поддерживать ежечасный/еженедельный
график (план) для этих портов, с
целью обеспечения эффективного
энергопотребления. Все эти функции
позволяют сделать работу
коммутатора более надежной и
эффективной.
Применение в
индустриальном окружении
MOXA EDS-P510 специально
предназначен для работы в сложных
индустриальных условиях. Он может применяться для
автоматизации безопасности и видеонаблюдения в туннелях, на борту суден,
в поездах и т.п. Все эти применения
требуют широкой полосы пропускания
(Gigabit), высокой надежности, что и
обеспечивает MOXA EDS-P510. Кроме того,
он эффективно обеспечивает питание PoE
совместимых удаленных сетевых устройств.
MOXA EDS-P510 имеет
расширенный температурный диапазон
от -40 до 75 ˚C
(T-модели коммутаторов), надежные
защищенные от помех оптические
связи, высокое время наработки на
отказ, резервируемое входное
питание.
Дополнительно к этому, MOXA
EDS-P510 имеет
DNV, Class I Division/Zone 2 сертификаты для
применения в морских условиях.
|
MOXA EDS-P510
7+3G портовые Gigabit PoE управляемые Ethernet коммутаторы
|
Поддержка
4 10/100Mb PoE портов для питания IEEE 802.3af
Power-over-Ethernet совместимых
устройств |
|
Обеспечивает до 15.4 Ватт
при 48 VDC на каждый PoE
порт |
|
PoE
расширенные функции управления |
|
3 SFP/TP
Gigabit порта - 2 порта используются для создания MOXA Gigabit Ethernet
Turbo Ring и один для Uplink |
|
Gigabit
порты поддерживают 100/1000Base SFP (long-haul multi-mode
и single-mode) или 10/100/1000BaseT(X) |
|
Работоспособны
в широком температурном
диапазоне от -40 до 75 ˚C
(T-модели коммутаторов).
|
|
Поддержка Turbo Ring (время восстановления < 20 ms) и
RSTP/STP (IEEE 802.1w/D) для Ethernet
резервирования, QoS, IGMP snooping и GMRP, VLAN, LACP, SNMPv1/v2c/v3, RMON, IEEE 802.1X, HTTPS,
и SSH.
|

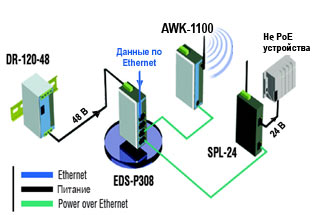

MOXA EDS-P308
8 портовые IEEE 802.3af PoE неуправляемые Ethernet коммутаторы
|
Поддержка 4 10/100Mb PoE
портов для питания
IEEE 802.3af Power-over-Ethernet
совместимых устройств |
|
Обеспечивает до 15.4 Ватт
при 48 VDC на каждый PoE
порт |
|
PoE
расширенные функции управления |
|
Single-mode
или multi-mode ортические порты |
|
Работоспособны
в широком температурном
диапазоне от -40 до 75 ˚C
(T-модели коммутаторов). |
|
Резервируемое входное
питание.
|
|
|
Таким
образом, применение индустриальных Ethernet
коммутаторов MOXA с
поддержкой PoE для индустриальных
сред, обеспечивает эффективное
решение многих задач и позволяет
обойтись без дополнительных
источников питания для PoE
совместимых сетевых устройств.
|
Применение
Системы видеонаблюдения в последнее
время становятся очень распространенными,
так как они призваны обеспечить
безопасность на электростанциях, в
тоннелях, на путевых развязках, в местах
скопления людей и т.п.

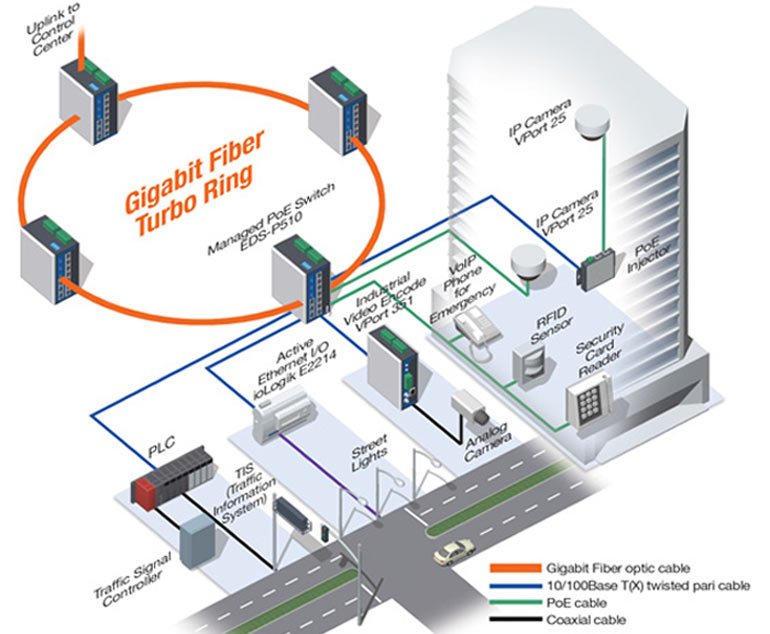

Ниже рассмотрен пример сети на
основе индустриальных Gigabit коммутаторов MOXA EDS-P510.
Это распределенная сеть управления движением.
Основу ее составляет Gigabit бекбон на основе технологии MOXA Gigabit
Turbo Ring с целью обеспечения высокой надежности и широкой полосы пропускания данных от различных подсистем управления (информационной
системой о трафике, системами видеонаблюдения, системами управления освещения и др.). Для видеонаблюдения
были использованы MOXA VPort 25 (индустриальные IP камеры) и
видеошифраторы MOXA VPort 351. Для управления освещением - MOXA ioLogik E2214 - Active Ethernet сервер ввода вывода (см.
рис. ниже). Способность MOXA EDS-P510 запитывать PoE совместимые устройства, позволило обеспечить питание для видеокамер, VoIP телефонов, RFID сенсоров и ридеров безопасности без необходимости
использования дополнительных источников питания.
