Медиаконверторы МОХА

 TCC-82


 4 канальное устройство оптической развязки RS-232 с питанием от Serial порта


Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос


 4 канальное устройство оптической развязки RS-232

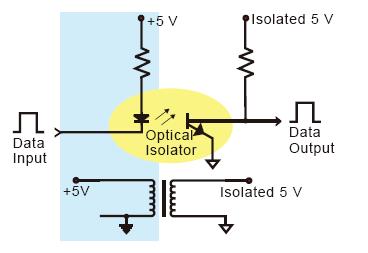

   MOXA TCC-82 - устройство оптической развязки (изолятор), который обеспечивает двунаправленную последовательную связь с полной электрической изоляцией между двумя RS-232 устройствами. Это устройство оптически изолирует обе стороны передачи данных для обеспечения защиты от молнии, случайных высоковольтных помех, и чаще всего - напряжений, связанных с заземлением.

   Встроенная опторазвязка MOXA TCC-82 протестирована и может противостоять более чем 4 KV rms помехам в течение до 1 минуты. Это означает, что MOXA TCC-82 не только удовлетворяет всем требованиям для последовательных коммуникаций, но также соответствует и более высоким стандартам промышленной автоматизации и медицинских приложений. Дополнительно к TxD и RxD линиям данных, TCC-82 также защищает RTS/CTS  линии.

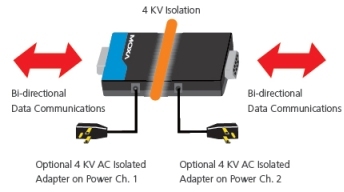

Независимое питание RS-232 портов

   TCC-82 имеет два входа питания. Это означают? что обе стороны устройства развязки должны быть запитаны независимо, для обеспечения качественной развязки. В идеале, обе стороны могут получать питание по RS-232 линиям данных TxD и RTS/DTR. Это устраняет требование использования внешних блоков питания в большинстве систем. Но конфигурация проводов или большая протяженность сети может потребовать внешних источников питания. В этом случае устройства могут быть запитаны с USB порта или от внешнего источника  5 - 12 VDC.
   Внешний источник питания должен обеспечивать 4 KV изоляцию (обычные - офисные источники  поддерживают только 1500 VAC изоляцию). На это необходимо обратить внимание.

Подробнее о MOXA TCC-82


 Особенности
4-канальное устройство защиты с 4 KV RMS Isolation до 1 минуты
Питание от Serial порта или от внешнего источника
Surge protection, 15 KV ESD
Автовыбор скорости
Компактный размер

 Спецификации
Последовательные порты порты
Разъемы
Male DB9 и Female DB9
RS-232
Сигналы: TxD, RxD, RTS и CTS
Петля: DTR в DSR и DCD
Скорость
от 50 bps до 921.6 Kbps
Surge protection
15 KV ESD
Optical Isolation
4 KV RMS до 1 мин
Окружающая среда
Рабочая темпе
от 0 до 60°C
Температура хранения
от -20 до 75°C
Относительная влажность
5 до 95%

Питание
Источник питания
RS-232 порт: TxD сигнал или внешний источник (разъем)
Напряжение
от 5 до 12 VDC
Потребление
10 mA @ 5 VDC
Механические
Размеры
42 x 80 x 23.6 mm
Вес
60 ± 5 гр
Корпус
ABS
Сертификаты
TCC-82
CE Class B, FCC Class B
 Инфомация для заказа
TCC-82
 4 канальное устройство оптической развязки RS-232 с питанием от Serial порта, с 4 KV Isolation и 15 KV ESD Surge Protection
Дополнительные аксессуары
CBL-USBAP-50
USB кабель питания (50 cm)
BL-F9M9-20
Male DB9 в female DB9 кабель для RS-232 (20 cm)
P/N: 1117000025500
Источник питания 230 VAC, 50 Hzб европейская вилка
