1-.
2- портовые Serial в Ethernet Modbus шлюзы с
расширенными функциями |
|
|
|
|
MOXA MB3170, MB3270 - одно и двупортовые Modbus шлюзы с расширенными функциями, которые конвертируют Modbus TCP и Modbus RTU/ASCII протоколы.
Эти шлюзы разработаны для интеграции Modbus TCP, ASCII и RTU устройств в любую комбинацию, включая serial master в serial slave или одновременно serial и Ethernet мастера.
Шлюзы серии MOXA MGate MB3170 и MB3270 и могут быть поддерживать до 16 TCP мастер / клиентов или до 32 TCP слейв / серверов. Маршрутизация через последовательные порты может управлять IP-адресами, номерами TCP портов или ID.
Специальная функция управления приоритетами позволяет получать незамедлительные ответы на запросы. Все модели имеют прочный индустриальный корпус, DIN-rail крепление и, как опцию,
встроенную оптическую изоляцию для
последовательных портов.
|
Интеграция TCP
мастеров без изменения в сетях Modbus RTU/ASCII
или программном обеспечении
MOXA MB
3270 может интегрировать Modbus TCP с Modbus RTU/ASCII, не модифицируя существующую архитектуру Modbus
RTU/ASCII или программное обеспечение.
Поддержка специальной функции "redirector"
обеспечивает последовательным мастерам
поддержку прямого доступа к последовательным
ведомым (slave) устройствам через специально
отображаемый последовательный порт. Это позволяет
последовательным и TCP мастерам (masters) иметь одновременный доступ к последовательным
ведомым (slave) устройствам.
Каскадирование Ethernet
портов для упрощения сетевых связей
Новые
модели серии MGate MB3000 имеют два Ethernet порта для
упрощения сетевых связей. Два Ethernet порта позволяют
подключить многочисленные Modbus шлюзы для
совместного использования при помощи
стандартного кабеля RJ45 Ethernet, устраняя
необходимость в дополнительных Ethernet
коммутаторах.
Дублированное входное
питание
MOXA
MB3170, MB3270 для
большей надежности имеют дублированные
входы по питанию, что обеспечивает
автоматический переход на второй источник
питания при выходе из стоя первого. Более
высокий уровень надежности обеспечивает
этим Modbus шлюзам удовлетворение требований
для многочисленных промышленных приложений.
Релейные предупреждения
Релейный выход предупреждения об
аварии питания или Ethernet связи обеспечивает
эксплуатационных инженеров дополнительным
средством для лучшей диагностики и
эксплуатации.
Подробнее ->>
|
|
|
Особенности |
|
|
|
|
Конвертирование
между Modbus TCP и Modbus RTU/ASCII | |
|
2
Ethernet порта для
каскадирования |
|
Поддержка
до 16 одновременных TCP мастеров /
клиентов или до 32 serial slaves/server
устройств |
|
Master mode
поддерживает 32 или 64 одновременных TCP slaves
устройств |
|
Маршрутизация
serial портов по IP-адресами, номерами TCP портов или ID |
|
Поддержка
функции serial redirector |
|
Поддержка
анализа расширенного Modbus
протокола |
|
Дублированный
вход по питанию |
|
10/100BaseTX (RJ45)

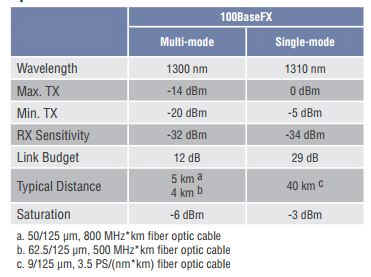

или 100BaseFX (single mode или multi-mode с SC/ST
соединителями) |
|
|
|
|
Спецификации |
|
|
|
Ethernet
интерфейс |
|
|
10/100 Mbps, RJ45, Auto MDI/MDIX |
|
|
|
Встроенная 1.5 KV magnetic isolation |
|
|
|
|
|
|
|
|
|
Оптический
интерфейс |
|
|
|
Последовательный
интерфейс |
|
|
Modbus
RTU/ASCII Slave/Master |
|
|
|
RS-232/422/485 программно выбираемый |
|
|
|
MB3170, MB3170I: 1
MB3270, MB3270I: 2 |
|
|
|
MB3170/MB3170I - Male DB9
для RS-232, terminal block для RS-422/485
MB3270/MB3270I - Male DB9 |
|
|
|
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-,
GND
RS-485 (4-проводный): Rx+, Tx-,
Rx+, GND |
|
|
|
MB3170/3170I: DB9 male
для RS-232, терминальный
блок для RS-422/485
MB3270/3270I: DB9 male x 2 |
|
|
RS-485 Data Direction Control |
|
ADDC® (automatic data direction control) |
|
|
Magnetic Isolation Protection |
|
|
Защита
последовательных портов |
|
15 KV ESD для всех сигналов |
|
|
Pull High/Low
резисторы для RS-485 |
|
|
|
|
|
|
|
Конфигурационные |
|
|
None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
RTS/CTS, DTR/DSR, RTS Toggle (RS-232
только) |
|
|
|
|
|
|
|
Программное
обеспечение |
|
|
Web Console, Serial Console, Telnet Console, Windows Utility |
|
|
|
Smart Routing, Serial Redirection, ProCOM, Priority Control, MXview, SNMP v1
(только чтение) |
|
|
|
MGate Manager for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
|
|
Multi-master и multi-drop |
|
Master mode: 32 TCP slaves.
Slave mode: 16 TCP masters, 32 запроса для каждого "мастера" |
|
|
|
|
|
Питание
и окружающая среда |
|
|
от
0 до 60 °C
от -40 до 75 °C
-T модель |
|
|
|
|
|
|
|
|
|
|
|
MB3170: 435 mA @ 12 V, 218 mA @ 24 V, 109 mA @ 48 V
MB3170I: 555 mA @ 12 V, 278 mA @ 24 V, 138 mA @ 48 V
MB3270: 435 mA @ 12 V, 218 mA @ 24 V, 109 mA @ 48 V
MB3270I: 510 mA @ 12 V, 255 mA @ 24 V, 128 mA @ 48 V |
|
|
|
1
реле для уведомления
об аварии (нормально
замкнутое):
Нагрузочный ток 1 A @ 30 VDC |
|
|
Сертификаты |
|
|
|
|
|
UL/cUL Class 1 Division 2 Groups A/B/C/D,
ATEX Zone 2 Ex nA IIC T3 Gc, IECEx* |
|
|
|
|
|
EN 55022 Class A, FCC Part 15 Subpart B Class A |
|
|
|
EN 55024
EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 3
EN 61000-4-4 (EFT) Level 4
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8 (PFMF) Level 1
EN 61000-4-11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Информация
для заказа |
|
|
|
|
|
однопортовый Modbus шлюз
с расширенными функциями,
рабочая температура от 0 до
60°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями и
2 KV изоляцией, рабочая
температура от 0 до 60°C
|
|
|
двухпортовый Modbus шлюз
с расширенными функциями,
рабочая температура от 0 до
60°C
|
|
|
двухпортовый Modbus шлюз с расширенными функциями и 2 KV изоляцией,
рабочая температура от 0 до
60°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями,
рабочая температура
от -40 до 75 °C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями и
2 KV изоляцией, рабочая
температура
от -40 до 75 °C
|
|
|
двухпортовый Modbus шлюз
с расширенными функциями,
рабочая температура
от -40 до 75 °C
|
|
|
двухпортовый Modbus шлюз с расширенными функциями и 2 KV изоляцией,
рабочая температура
от -40 до 75 °C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями,
рабочая температура от 0 до
60°C, IECEx сертификат
|
|
|
однопортовый Modbus шлюз
с расширенными функциями и
2 KV изоляцией, рабочая
температура от 0 до 60°C, IECEx
сертификат
|
|
|
двухпортовый Modbus шлюз
с расширенными функциями,
рабочая температура от 0 до
60°C, IECEx сертификат
|
|
|
двухпортовый Modbus шлюз с расширенными функциями и 2 KV изоляцией,
рабочая температура от 0 до
60°C , IECEx сертификат
|
|
|
однопортовый Modbus шлюз
с расширенными функциями,
рабочая температура
от -40 до 75 °C, IECEx
сертификат
|
|
|
однопортовый Modbus шлюз
с расширенными функциями и
2 KV изоляцией, рабочая
температура
от -40 до 75 °C, IECEx
сертификат
|
|
|
двухпортовый Modbus шлюз
с расширенными функциями,
рабочая температура
от -40 до 75 °C, IECEx
сертификат
|
|
|
двухпортовый Modbus шлюз с расширенными функциями и 2 KV изоляцией,
рабочая температура
от -40 до 75 °C, IECEx
сертификат
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X) multi-mode
портом (SC соединитель),
рабочая температура от 0 до
60°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X) multi-mode
портом (SC соединитель), рабочая
температура
от -40 до 75 °C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X) multi-mode
портом (ST соединитель),
рабочая температура от 0 до
60°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X) multi-mode
портом (ST соединитель), рабочая
температура
от -40 до 75 °C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X)
single-mode портом (SC
соединитель),
рабочая температура от 0 до
60°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X)
single-mode портом (SC
соединитель), рабочая
температура
от -40 до 75 °C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X) multi-mode
портом (SC соединитель)
и
2 KV изоляцией,
рабочая температура от 0 до
60°C
|
|
|
однопортовый Modbus шлюз
с расширенными функциями c 1 100BaseF(X) multi-mode
портом (SC соединитель) и
2 KV изоляцией, рабочая
температура
от -40 до 75 °C
|
|
|
однопортовый Modbus шлюз с расширенными функциями c 1 100BaseF(X) single-mode портом (SC соединитель) и 2 KV изоляцией, рабочая температура от 0 до 60°C |
| |
однопортовый Modbus шлюз с расширенными функциями c 1 100BaseF(X) single-mode портом (SC соединитель) и 2 KV изоляцией, рабочая температура от -40 до 75 °C |
|
Дополнительные принадлежности |
|
45W/2A DIN-Rail 24 VDC источник питания с универсальным 85 до 264 VAC входом |
| |
75W/3.2A DIN-Rail 24 VDC источник питания с универсальным 85 до 264 VAC входом |
| |
120W/5A DIN-Rail 24 VDC источник питания с универсальным 88 до 132 VAC или 176 до 264 VAC входом (выбирается переключателем) |
| |
Переходник Mini Female DB9 в терминальный блок |
| |
Триал версия индустриальной сетевой системы управления |
|
|
| |
|
