Медиаконверторы МОХА

  TCC-80/80I
   Конверторы RS-232 в RS-422/485 с питанием по Serial порту

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

   Серия MOXA TCC-80/80I - конверторы, преобразовывающие сигналы RS-232 и RS-422/485 интерфейсов. MOXA TCC-80/80I поддерживают питание через RS-232 порт. MOXA TCC-80/80I осуществляют преобразование интерфейса как одну, так и другую строну. Они поддерживают полудуплекс для 2- проводного RS-485 или полный дуплекс для 4- проводного RS-422/485. Кроме того, MOXA TCC-80/80I обеспечивает исчерпывающую защиту, имея встроенную 15 KV ESD surge protection, а MOXA TCC-80I и 2.5 KV изоляцию. MOXA TCC-80/80I также обеспечивают автоуправление направлением передачи RS-485 данных, при этом драйвер RS-485 автоматически определяет наличие данных по TxD сигналам выхода с RS-232. Это означает, что не требуется никакого программирования управлением направлением передачи RS-485 сигналов.

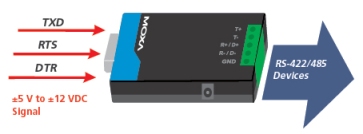

Питание по RS-232 порту
    RS-232 порт MOXA TCC-80/80I имеет DB9 розетку для подключения к хосту и может получать питание через TxD, RTS и DTR линии. Независимо от уровня сигналов, MOXA TCC-80/80I способен получить достаточно мощности от этих трех линий. Для тех приложений, где нежелательно использовать питание от Serial интерфейса, предусмотрен DC разъем для подсоединения VDC источника питания (внешний адаптер от 5 до 12 В) или через USB.

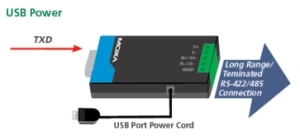

Опциональное дополнительное питание
    Терминирование сигналов вносит критические требования к таким устройствам, как MOXA TCC-80/80I. В большинстве случаях, терминирующие резисторы используются тогда, когда длина шлейфов RS-422/485 более 100 м. В таких случаях мощность, падающая на терминирующих резисторах, может быть достаточно большой и потребление может достигать 75 mW. В этом случае питание MOXA TCC-80/80I лучше осуществлять от USB интерфейса или DC блока питания.

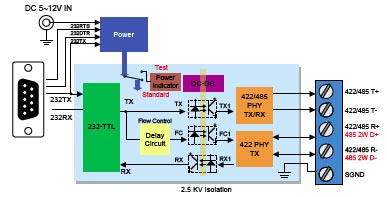

Оптическая изоляция
 (только MOXA TCC-80I)

   2.5 KV оптическая изоляция обеспечивается преобразованием электрических сигналов в оптические и затем обратно в электрические. Благодаря этому все цепи медиаконвертора становятся полностью гальванически развязанными.
Патентованная технология индикации питания порта
   Использование мультиметра для определения способности последовательного порта обеспечить достаточную мощность для питания устройств - не лучшее решение. Встроенный "Указатель питания порта", разработанный для MOXA TCC-80/80I позволяет при подключении TCC-80/80I к целевому RS-232 порту протестировать достаточность мощности сигнала для питания устройства (переключатель SW4 устанавливается в правую позицию). Если индикатор светится - то TCC-80/80I получает достаточно мощности, в противном случае - понадобится подключить внешний блок питания к TCC-80/80I.


Подробнее о MOXA TCC-80/80I

 Особенности
Питание от Serial порта или внешнего источника
Компактный размер
Выбор преобразования в 2/4 проводный RS-485 или RS-422
RS-485 automatic data direction control
Автоматическое определение направления передачи
Surge protection, 15 KV ESD и оптическая изоляция (только MOXA TCC-80I)
Встроенные 120 Ohm терминирующие резисторы

 Спецификации
Последовательный интерфейс
Сигналы RS-232
Соединитель: Female DB9
Сигналы: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Для петли: RTS в CTS, DTR в DSR и DCD
Сигналы RS-422/485
Соединитель: терминальный блок
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485-4пр: TxD+, TxD-, RxD+, RxD-, GND
RS-485-2пр: Data+, Data-, GND
Выбор типа интерфейса осуществляется переключателем
RS-422/485 Data Direction Control
ADDC®
Скорость
от 50 bps до 921.6 Kbps
Surge protection
15 KV ESD
Оптическая изоляция
только MOXA TCC-80I  - 2.5 KV

Питание и окружающая среда
Рабочая температура
0 до 60°C
Относительная влажность
от 5 до 95% RH
Температура хранения
-20 до 75°C

Питание
Источник питания
RS-232 порт: TxD, RTS, DTR; Внешний источник (разъем)
Напряжение
от 5 до 12 VDC
Потребление
TCC-80: 10 mA @ 5 V (терминирующие резисторы не подключены)
TCC-80I: 20 mA @ 5 V (терминирующие резисторы не подключены)

Механические
Размеры
42 x 80 x 22 мм
Вес
50 ± 5 г
Корпус
ABS + PC

Сертификаты
TCC-80/80I
CE Class B, FCC Class B
 Информация для заказа
TCC-80
Конвертор RS-232 в RS-422/485 с питанием по Serial порту с 15 KV ESD Surge Protection и терминальным блоком на стороне RS-422/485.
TCC-80-DB9
Конвертор RS-232 в RS-422/485 с питанием по Serial порту с 15 KV ESD Surge Protection и DB9 male разъемом на стороне RS-422/485.
TCC-80I
Конвертор RS-232 в RS-422/485 с питанием по Serial порту с
15 KV ESD Surge Protection, терминальным блоком на стороне RS-422/485 и 2.5 KV optical isolation
TCC-80I-DB9
Конвертор RS-232 в RS-422/485 с питанием по Serial порту с
15 KV ESD Surge Protection, DB9 male разъемом на стороне RS-422/485 и 2.5 KV optical isolation
Дополнительно
CBL-F9M9-20
DB9 male в DB9 female RS-232 кабель (20 cm)
