| Rackmount индустриальные Ethernet коммутаторы
Серия MOXA PowerTrans
PT-G7728 |
управляемые, модульные
IEC 61850-3 совместимые 28 портовые Layer 2
Gigabit Ethernet коммутаторы |
|
MOXA PowerTrans
PT-G7728 |
|
|
|
|
MOXA PowerTrans PT-G7728 - Ethernet коммутатор - специально разработанный для удовлетворения жестких требований, предъявляемых к системам автоматизации в энергетике (на силовых подстанциях) - стандарт IEC 61850-3 и
IEEE1613 и железнодорожных применений - стандарт EN50121-4.
|
Модульные коммутаторы PT-G7728 / G7828 обеспечивают до 28
гигабит портов, в том числе 4 фиксированных порта, 6 слотов
для установки интерфейсных модулей и 2 слота
для силовых модулей, что
обеспечивает гибкость при
разработке различных приложений. Коммутаторы PT-G7728 / G7828 разработаны для удовлетворения изменяющихся требований к сети, включая конструкцию
с модулями обеспечивающими «горячую» замены,
что позволяет изменять или добавлять устройства без выключения устройства. PT-G7728
- 28-портовый гигабитный модульный управляемый Ethernet-коммутатор
с поддержкой IEC 61850-3. MOXA PT-G7728 IEC 61850-3 Ethernet коммутаторы поддерживают последнюю версию стандарта IEEE 1588 v2 - технологии точной синхронизации времени (Precision Time Protocol), которая используется в приложениях защиты и управления.
Многочисленные Ethernet модули (RJ45, SFP, PoE) и блоки питания (24/48 В постоянного тока, 110/220 В переменного / постоянного тока) обеспечивают еще большую гибкость, а также пригодность для различных условий эксплуатации. Коммутаторы поддерживают полную
гигабит - платформу, которая обеспечивает достаточную пропускную способность для
создания Ethernet магистрали. PT-G7728
сертифицирован в соответствии с IEC 61850 Edition 2 Class 2 для обеспечения высокой доступности и
различных типов использования.
|
Особенности |
|
|
|
|
-
Соответству.т IEC 61850-3 Edition 2 Class 2
- Интерфейсные модули и модули питания
поддерживают горячую
замену
- Встроенный сервер MMS на основе
IEC 61850-90-4 коммутатора для
моделирования
данных Power SCADA
- Аппаратные временные
отметки IEEE 1588
- V-ON ™ обеспечивает многоадресную передачу данных и
быстрое восстановление
в
видеосетях
|
|
|
|
|
|
|
Спецификации |
|
|
Технология |
Стандарты |
IEEE 802.3
для 10BaseT,
IEEE 802.3u для 100BaseT(X) and 100Base
FX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseX,
IEEE 802.3x для контроля
потока,
IEEE 802.1D для Spanning Tree Protocol,
IEEE 802.1W для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk с LACP |
Протоколы |
IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Fiber Check, Syslog, Dying Gasp |
Фильтры |
IGMPv1/v2/v3,
GMRP, GVRP, 802.1Q |
Протоколы
резервирования |
STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
Безопасность |
RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection, MAC Authentication Bypass, MAC Sticky, Access Control Lists |
Time Management |
SNTP, NTP Server/Client, IEEE 1588v2 PTP (hardware-based) |
Индустриальные
протоколы |
EtherNet/IP,
Modbus/TCP |
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Для
энергоподстанций |
MMS, IEC 61850 QoS |
Свойства
коммутатора |
Приоритетных
запросов |
8 |
Max.
число возможных VLAN |
512 |
VLAN
ID диапазон |
VID
от 1 до 4094 |
IGMP
групп |
4096 |
Размер
МАС таблицы |
16К |
Размер
буфера пакетов |
12
Mbits |
Jumbo Frame
размер |
9.6 KB |
Интерфейсы |
Fast
Ethernet |
До
28 портов:
• 4 фиксированных порта:
2 10/100/1000BaseT(X) и 2 100/1000BaseSFP
• 6 слотов для модулей с 4 портами
10/100/1000BaseT(X), PoE+ 10/100/1000BaseT(X) или 100/1000BaseSF
См. подробнее:
Варианты
установки Gigabit/Fast Ethernet модулей серии
LM-7000H |
Консоль |
Micro-B USB |
Порт
хранения |
USB
(Type A соединитель) |
Питание |
Примечание |
Характеристики
зависят от типа используемых
модулей питания. |
Входное
напряжение |
•
Модуль PWR-LV-P48:
24/48 VDC для коммутатора
48 VDC для PoE
(53 - 57 VDC рекомендуется для PoE+
устройств)
• Модуль PWR-HV-P48:
110/220 VDC/VAC
48 VDC для PoE
(53 - 57 VDC рекомендуется для PoE+
устройств) |
Рабочее
напряжение |
•
Модуль PWR-LV-P48:
18 - 72 VDC для коммутатора
46 - 57 VDC для PoE
• Модуль PWR-HV-P48:
88 - 300 VDC, 90 - 264 VAC
46 - 57 VDC для PoE |
Ток |
•
Модуль PWR-LV-P48:
PWR входной ток ( коммутатор)
Max. 0.49 A @ 24 VDC
Max. 0.25A @ 48 VDC
EPS (PoE система)
Max. 0.53 A @ 48 VDC
(исключая энергопотребление устройств PoE)
• Модуль PWR-HV-P48
PWR входной ток ( коммутатор)
Max. 0.12 A @ 110 VDC
Max. 0.07 A @ 220 VDC
Max. 0.29 A @ 110 VAC
Max. 0.18 A @ 220 VAC
EPS (PoE система)
Max. 0.53 A @ 48 VDC
(исключая энергопотребление устройств PoE) |
Механические |
Корпус |
IP30
защита |
Вес |
3,08
кг |
Установка |
в
19’’ стойки |
Размеры |
440 x 44 x 280 mm mm (Ш x В x Д)
|
|
Окружающая
среда |
Рабочая
температура |
от
-40 до 85°C |
Температура
хранения |
от
-40 до 85°C |
Влажность |
от
5 до 95% (без конденсата) |
Сертификаты |
EMI |
CISPR 22, FCC Part 15B Class A |
Safety |
UL 61010-2-201, EN 61010
(LVD) (Pending) |
EMC |
EN 55032, EN 55024 |
EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 |
Electrical Substations |
IEC 61850-3 ed2 Class 2, IEEE 1613 |
Rail Traffic |
EN 50121-4 |
|

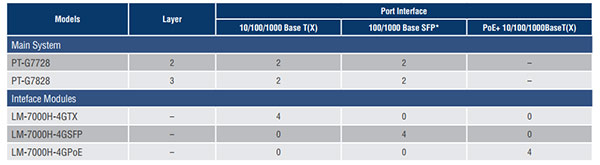

Информация
для заказа |
|
|
|
Для заказа
PT-G7728 или PT-G7828
|
1. Выберите тип шасси
PT-G7728 или PT-G7828 |
2. Выберите тип
источника
питания |
3.
Выберите необходимые
интерфейсные модули |
|
|
Rackmount
шасси коммутаторов серии PT-G7728
|
PT-G7728 |
Управляемый, модульный
Layer 2 Gigabit Ethernet коммутатор с 2 100/1000BaseSFP
и 2 10/100/1000BaseT(X), 6 слотами для Ethernet
модулей и 2 слотами для
источников питания. Maximum 28G
портов, температурный диапазон от -40 до 85°C
|
|
Серия
PWR-HV/LV-P48 модули питания для PT-G7728
|
PWR-LV-P48 |
Модуль
питания для серии коммутаторов PT-G7728/G7828,
(24/48 VDC) с системным входом, реле и PoE
входом
|
PWR-HV-P48 |
Модуль
питания для серии коммутаторов PT-G7728/G7828,
(110/220 VAC/VDC) с системным входом,
реле и PoE входом
|
|
Модули cерии LM-7000 |
LM-7000H-4GTX |
Giga Ethernet интерфейсный модуль
для коммутаторов серии
PT-G7728/G7828 с 4 10/100/1000 BaseT(X) портами |
LM-7000H-4GSFP |
Giga Ethernet интерфейсный модуль
для коммутаторов серии PT-G7728/G7828
с 4 100/1000Base SFP слотами |
LM-7000H-4GPoE |
Giga Ethernet интерфейсный модуль
для коммутаторов серии PT-G7728/G7828
с 4 10/100/1000 BaseT(X) PoE/PoE+ портпами |
|
|
Backup Configurators |
ABC-02-USB |
Автоматическое сохранение и восстановление конфигурации (Backup Configurator) через
USB порт
|
SNMP OPC Server Pro |
SNMP OPC Server Pro |
Компакт диск с
программным обеспечением SNMP OPC Server Pro и описанием на английском языке
|
MXview |
MXview |
Программное
обеспечение сетевого управления
для 50, 100, 250 или 500 узлов
|
MXconfig |
Программное
обеспечение для упрощения
массовой конфигурации устройств
|
|
|
|
|
