Gigabit Ethernet
кольцевая резервируемая
технология (< 300 ms) |
|
Ethernet
уже стал по умолчанию основным
средством передачи данных для
промышленных приложений
автоматизации. Фактически,
видео, голос и и
высокоскоростные данные
промышленных прикладных
приложений могут быть

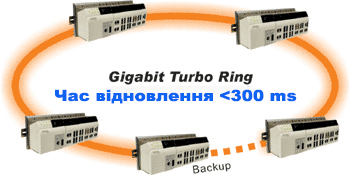

интегрированы в одну сеть. MOXA
EDS-726 оснащен избыточным Gigabit Ethernet
протоколом, получившим
название Gigabit
Turbo Ring (Гигабит Турбо
Кольцо), что
позволяет системе иметь
удобные средства управления и
повышает ее надежность
функционирования. С Gigabit
Turbo, если произойдет
отключение любого сегмента
сети, ваша система
автоматизации через 300 мс будет
вновь функционировать
нормально.
|

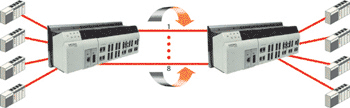

LACP
для гибких сетевых подключений |
|
IEEE 802.3ad (LACP,
Link Aggregation Control Protocol - управляющий
протокол агрегации соединения),
обеспечивает гибкие сетевые
связи и резервный путь для
критических случаев. EDS-726
позволяетагрегировать до шести
параллельных связей - максимум
восемь портов для каждой связи -
для оптимального и гибкого
сетевого взаимодействия. Если
один из восьми портов выходит
из строя, другие семь портов
поддержат и перераспределят
трафик автоматически. LACP
изменит информацию так, чтобы
независимые порты можно было
определять в выбранной группе.
|
IEEE 802.1X
расширенная аутентификация
пользователей |
|
EDS-726 поддерживает IEEE 802.1X (Port-Based Network Access Control
- порт базирующийся контроль
доступа) для расширенных
пользовательских приложений
доступа. Только
авторизованные пользователи
могут иметь доступ к порту.
Аутентификация основывается на
использовании локальной базы
данных пользователей или
внешнего RADIUS сервера. |
IGMP Snooping
и GMRP для фильтрации мультикастового
трафика.
EDS-726 поддерживает IEEE 802.1D-1998 GMRP (GARP Multicast
Registration Protocol) и IGMP Snooping provides the ability to
prune multicast traffic so that it travels only to those end
destinations that require this kind of traffic, reducing the
amount of traffic on the Ethernet LAN.
обеспечивает способность
ограничивать мультикастовый трафик
так, чтобы он направлялся только в
ту конечную точку, которую требует
этот тип трафика, тем самым уменьшая
общий трафик в Ethernet LAN.
Технология VLAN упрощает
планирование сети
VLAN - группа устройств, которые могут
располагаться где угодно в сети, но
которые связываются, как будто они
находятся в одном и том же
физическом сегменте сети. VLAN могут
быть использованы для того, чтобы
сегментировать вашу сеть без
ограничения по физическим
соединениям, накладываемым
традиционным сетевым проектом.
Кроме, поскольку все системы
автоматизации включают
определенные устройства, которые
должны быть защищены из
несанкционированного доступа,
очень важно иметь некоторый тип
системы аутентификации, что только
позволяет разграничить
пользователей имеющих доступ к
системе. Если устройства
принадлежат разным VLAN, то они не
смогут связаться друг с другом, что
обеспечивает дополнительную
безопасность и защиту из
нежелательного вмешательства или
избыточного трафика. EDS-726
поддерживает стандарт IEEE 802.1Q и
протокол GVRP, что позволяет изменять
параметры взаимодействия, оставляя
VLAN в целой сети.
QoS увеличивает определенность
Quality of
Service (QoS) - качество услуги -
обеспечивает присваивание
приоритетов трафика, для того чтобы
наиболее важные данные
передавались первоочередно и
предсказуемо. Серия EDS-726
может проверить IEEE 802.1p/1Q layer 2 CoS теги
и даже инфомацию layer 3 TOS для
обеспечения классификации целой
сети. Серия EDS-726 с
возможностью QoS улучшает
производительность индустриальной
сети и повышает определенность
передачи данных для критических
областей применения.
RMON для эффективного
сетевого управления
RMON (Remote Network Monitoring - удаленное
сетевое управление) - созданный Internet Engineering Task
Force (IETF) стандрт управления, который
предусматривает различные типы сетевых
агентов и консольных систем для
создания сетевых систем управления. RMON
обеспечит Вас исчерпывающей
информацией о диагностике сетевых
устройств, планированию сети и
возможностям по настройке
производительности сети. Это
поможет Вам управлять сетью в более
активном режиме. Если сеть
сконфигурирована правильно, то RMON
предоставит информацию ранее, чем
произойдут проблемы в сети. Это
означает то, что Вы сможете принять
меры ранее, чем сетевые проблемы
повлияют на ваших пользователей.
Ограничение
ширины полосы, как средство
предохранения от перегрузки сети
Любое устройство в сети не должно
иметь неограниченную ширину полосы
пропускания, особенно когда это
происходит в результате сбоя в
работе устройства. Наиболее
известная проблема в этой связи -
это широковещательные "штормы",
вызванные установкой неправильной
топологии сети или сбоями в
функционировании устройств. Серия EDS-726
может не только предохранить от
широковещательных "штормов",
но и также позволяет правильно
сконфигурировать диапазон unicast/multicast/broadcast
пакетов, и таким образом,
предоставить администратору полный
контроль над шириной полосы, для
того чтобы предохранить сеть от
перегрузки.
"Зеркальные"
порты для online проверки состояния
В
некоторых случаях индустриальная
сеть становится очень большой и
трудно достичь ожидаемого уровня
связи между устройствами и хостом.
Промышленные приложения используют
большее количество команд-ответов,
чем при обычной файловой передаче
данных в офисных сетевых средах. Это
означает, что когда происходит
начальная установка промышленной
Ethernet сети, инженерам автоматизации
возможно требуется оценить
взаимодействие между портом
устройства и компьютером хоста.
Серия EDS-726 предоставляет возможность создать
"зеркальный" порт для проверки
того, что система ведется себя так,
как ей предписано.
Автоматические предупреждения по событиям
Поскольку промышленные Ethernet устройства часто расположены в территориально удаленных точках сети, такие устройства не всегда располагают информацией о состоянии сети. Это означает, что промышленные Ethernet коммутаторы, которые соединяют эти устройства в управляющей сети, должны принять ответственность за обеспечение работоспособности системы с аварийными сообщениями в реальном времени. Даже если сервис инженеры находятся в производственных цехах, им необходимо время для принятия решения об устранении неисправностей.
EDS-726 снабжают этой информаций инженеров постоянно (в реальном времени) и при наступлении определенных событий.
Традиционный путь определение статуса устройства состоит в том, что эти устройства периодически опрашиваются, но это происходит уже не "в реальном времени". Путь достаточный, но не эффективный. Предупреждающее сообщение должно быть инициировано событиями. Рассмотрим несколько примеров:
Предупреждения по электронной почте
Серия EDS-726
может посылать предупреждающие сообщения по электронной почте, когда обнаружено событие для обеспечения системных инженеров аварийными сообщениями в реальном времени.
Такими событиями могут быть: События на коммутаторе,
события на портах, "Холодный" старт, "Горячий" старт,
восстановление соединения, питание включено/выключено,
ошибка аутентификации, обрыв соединения,
изменение топологии, изменение конфигурации,
превышение трафика
Предупреждение на релейных выходах
Серия EDS-726 имеет два релейных выхода для быстрого предупреждения обслуживающего персонала о наступлении аварийных ситуаций.
Цифровые входы для интеграции с другими сенсорами
EDS-726 имеет два цифровых входа для подключения автоматических устройств уведомления о событиях, для отправки e-mail предупреждений, формиррования SNMP прерываний или уведомления
OPC.
Простые
средства конфигурации на основе
броузера
Серия EDS-726 может быть легко
сконфигурирована по сети с
использованием web броузера, Telnet
консоли или специализированной Moxa
Windows утилиты. Кроме этого, пакетный
конфигуратор MОХА может быть
использован для загрузки и
копирования параметров
конфигурации одновременно для
многочисленных устройств EDS-726 .
Сетевое
управление с помощью SNMP-OPC сервера
Программное обеспечение SNMP OPC Server Pro
позволяет
конвертировать SNMP в OPC формат.
Вертикальная интеграция информации
SNMP управления в существующие OPC SCADA
базирующиеся пакеты позволяет
клиентам устанавливать Ethernet
сетевые приложения управления (SNMP)
интегрировано с существующими
приложениями визуального
наблюдения и управления.
|
