Мультипортовые платы MOXA

CP-104EL-A
4-портовая асинхронная плата RS-232 для шины PCI Express

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

 4-портовая плата RS-232 для PCI Express шины
  MOXA CP-104EL-A - 4 портовая RS-232 индустриальная плата для систем автоматизации, POS и ATM применения. Это лучший выбор для инженеров, занимающихся промышленной автоматизацией и системных интеграторов, так как платы поддерживают многочисленные операционные системы, включая Windows, Linux и даже Unix.
  Все порты поддерживают очень высокую скорость передачи - до 921,6 Kbps. MOXA CP-104EL-A обеспечивает полный контроль модемных сигналов для обеспечения совместимости с широким диапазоном различных серийных периферийных устройств.
   MOXA CP-104EL-A поддерживает шину PCI Express х1, но также может быть установлена в любой PCI Express слот.

Небольшие габариты платы
   MOXA CP-104EL-A - малогабаритная плата (low profile), которая совместима с любым PCI Express слотом. Для питания плате необходимо только 3,3 В постоянного тока, а это значит, что плата подходит для любых компьютеров.

Драйвера для Windows, Linux и Unix
   MOXA поддерживает широкий спектр операционных систем и платы MOXA CP-104EL-A не является исключением. Надежные Windows COM и Linux / Unix TTY драйвера предоставляются для всех плат MOXA, а так же имеются драйвера и для других операционных систем, таких как, например, WEPOS.
 Особенности:

• Установка в любой PCI Express x1 совместимый слот
• Четыре RS-232 порта
• Скорость до 921.6 Kbps
• 128 байтный FIFO и встроенный контроль потока
• Светодиодная индикация и программное обеспечение для управления
• Встроенная 15 KV ESD защита
• Широкий набор соединительных боксов и кабелей
• Low profile форм-фактор
• Поддержка основных операционных систем - Windows 7 x86/x64, XP/2003/Vista/2008 x86/x64,
   2000, DOS, Linux 2.4/2.6,QNX 6, SCO Open Server 5/6, UnixWare 7, Solaris 10 x86/x64
• 15 KV ESD protection


 Спецификации:
 • Аппаратные
Контроллер ввода-вывода 16C550C совместимый
Соединитель VHDCI 68
Шина   PCI Expressx1
 • Serial интерфейс
Стандарт RS-232
Число портов 4
Макс. число плат в компьютере 4
 • Serial защита
ESD 15 KV
 • Производительность
Скорость от 50 bps до 921.6 Kbps
 • Serial параметры
Паритет None, even, odd, space, mark
Биты данных 5, 6, 7, 8
Стоп биты 1, 1.5, 2
Контроль потока RTS/CTS, XON/XOFF
 • Serial сигналы
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 • Драйверная поддержка
ОС Windows 2000, Windows XP/2003/Vista/2008/7 x86/x64, DOS, Linux 2.4, 2.6 x86/x64, QNX 6, SCO Open Server 5/6, UnixWare 7, Solaris 10 x86/x64
 • Физические характеристики
Размер 68 x 103 мм
 • Окружающая среда
Рабочая температура от 0 до 55°C
Температура хранения от -20 до 85°C
Относительная влажность от 5 до 95% RH
 • Стандарты и сертификация
EMC  CE, FCC
EMI  EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class B
EMS  EN 55024, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 (DIPS)
Green  RoHS, CRoHS, WEE
 • Наработка на отказ
Время 7,723,378 часов
База данных Database Telcordia (Bellcore), GB
 • Питание
Потребление 805 mA @ 3.3 V

 Информация для заказа:
CP-104EL-A-DB25M 4 портовая RS-232 PCI Express x1 плата, low profile с DB25 male кабелем
CP-104EL-A-DB9M 4 портовая RS-232 PCI Express x1 плата, low profile с DB9 male кабелем
 • Соединители:
    Кабели
CBL-M44M25x4-50 DB44(M) в 4 x DB25(M)
CBL-M44M9x4-50 DB44(M) в 4 x DB9(M)

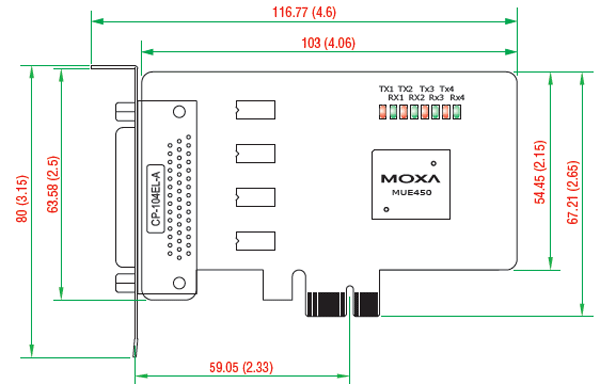

 Габаритные размеры
