Мультипортовые платы MOXA

 CP-118E-A-I, CP-138E-A-I
  8-ми портовые асинхронная плата RS-422/485 для шины PCI Express с
  4 kV surge protection и 2 kV изоляцией

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

 8-ми портовые платы RS-422/485 для PCI Express шины

  MOXA CP-118E-A-I / CP-138E-A-I - 8 портовые индустриальные платы для систем автоматизации, POS и ATM применения. Это лучший выбор для инженеров, занимающихся промышленной автоматизацией и системных интеграторов, так как платы поддерживают многочисленные операционные системы, включая Windows, Linux и даже Unix.

   Кроме этого, каждый из 8 последовательных портов поддерживают очень высокую скорость передачи - до 921,6 Kbps. MOXA CP-118E-A-I / CP-138E-A-I обеспечивают полный контроль модемных сигналов для обеспечения совместимости с широким диапазоном различных серийных периферийных устройств.
   MOXA CP-118E-A-I / CP-138E-A-I поддерживают шину PCI Express х1, но также может быть установлены в любой PCI Express слот.

 Интеллектуальные RS-485 для легкой установки и устранения неисправностей
 (подана заявка на патент)

  Настройка RS-485 сети является относительно простой. Проблемы могут возникать, когда питание включено и устройства, подключенные к сети начинают передачу и прием данных. В большинстве случаев, инженеры должны осуществить дальнейшую настройку системы с помощью специальных pull high/low резисторов и терминаторов. Новая Intelligent МОХА RS-485 технология  поддерживает две основные функции, чтобы сделать такую настройку очень простой:
(1) В один клик - автоматически анализируется топология сети, а затем регулируются терминаторы и pull high/low резисторы.
(2) Второй клик - производится поиск и устранение неисправностей с указанием, что необходимо изменить для обеспечения работоспособности сети.
 Особенности:

• Установка в любой PCI Express x1 совместимый слот
• Восемь RS-422/485 портов
• Скорость до 921.6 Kbps
• 128 байтный FIFO и встроенный контроль потока
• Встроенная 15 KV ESD защита
• Широкий набор соединительных боксов и кабелей
• Поддержка основных операционных систем - Windows, Linux, Unix.

 Спецификации:
 • Аппаратные
Контроллер ввода-вывода 16C550C совместимый
Соединитель DB78 female
Шина   PCI Expressx1
 • Serial интерфейс
Число портов 8
Стандарт CP-118E-A-I: RS-232/422/485
CP-138E-A-I: RS-422/485
Макс. число плат в компьютере 4
 • Serial защита
Surge Protection 4 KV
Electrical Isolation 2 KV
 • Производительность
Скорость от 50 bps до 921.6 Kbps
 • Serial параметры
Паритет None, even, odd, space, mark
Биты данных 5, 6, 7, 8
Стоп биты 1, 1.5, 2
Контроль потока RTS/CTS, XON/XOFF
 • Serial сигналы
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422  TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-4 проводный TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-2 проводный Data+(B), Data-(A), GND
 • Драйверная поддержка
Windows Windows 2000/XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64)
Linux Linux 2.4.x, 2.6.x, 3.x
Unix-like QNX 6, SCO OpenServer, UnixWare 7, Solaris 10 (x86/x64)
 • Физические характеристики
Размер 109.5 x 130 мм
 • Окружающая среда
Рабочая температура от 0 до 55°C
Температура хранения от -20 до 85°C
Относительная влажность от 5 до 95% RH
 • Стандарты и сертификация
EMC  EN 55022/24
EMI  CISPR 22, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 150 kHz to; 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
Green  RoHS, CRoHS, WEE
 • Наработка на отказ
Время CP-118E-A-I: 390,883 часов
CP-138E-A-I: 221,331 часов
База данных Database Telcordia (Bellcore), TR/SR
 • Питание
Потребление CP-118E-A-I: 2,356 mA @ 3.3 VDC
CP-138E-A-I: 2,356 mA @ 3.3 VDC

 Информация для заказа:
CP-118E-A-I 8 портовая RS-232/422/485 PCI Express x1 плата c 4 kV surge protection и 2 kV изоляцией
CP-138E-A-I 8 портовая RS-422/485 PCI Express x1 плата c 4 kV surge protection и 2 kV изоляцией
 Кабели
CBL-M78M9x8-100 8 портовый DB9(M) кабель 100см
CBL-M78M25x8-100 8 портовый DB25(M) кабель 100см

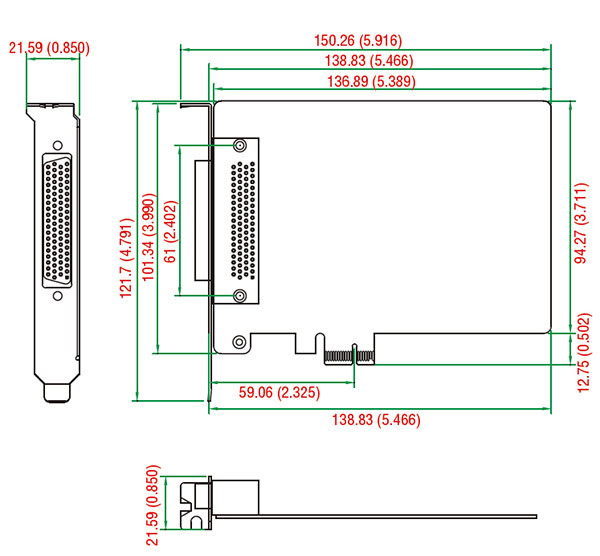

 Габаритные размеры
