Мультипортовые платы MOXA

 Universal PCI  CP-118U-I/CP-138U-I
  8-ми портовые Smart платы RS-232/422/485 для Universal PCI шины
  c  2 KV Optical Isolation

Спецификация | Информация для заказа | PDF файл описания на английском языке  | Отправить запрос

 8-ми портовые платы RS-232/422/485 для Universal PCI шины



Серия MOXA CP-118U-I/CP-138U-I - Universal PCI мультипортовые платы, отвечающие новому стандарту для плат расширения и могут работать с как со слотами с питанием 3.3V так и  5V.
  Платы CP-118U содержат 8 независимых RS-232/422/485, а CP-138U -  8 независимых RS-422/485 последовательных портов для подключения оборудования к PC совместимым системы. Обе платы содержат встроенную 2 KV оптическую изоляцию.
  Серия обеспечивает пропускную способность более 700 Кб/с (при максимальной скорости  921.6 Kbps) - наивысшая производительность в мире!
  MOXA CP-118U-I/CP-138U-I позволяют подключать до 31 RS-485 устройства и обеспечивают при этом рабочее расстояние до 1,2 км.

 Особенности
Шина Universal PCI (питание как 3.3V так и 5V) совместимы с PCI и PCI-X
Восемь независимых последовательных портов RS-232/422/485 (CP-118U-I) или RS-422/485 (CP-138U-I)
Светодиодные индикаторы данных
Поддержка 128 битных FiFo
15 KV ESD protection
Скорость от 50 bps до 921.6 Kbps
Платы содержат встроенную 2 KV оптическую изоляцию.
Поддержка основных операционных систем.
Большой выбор интерфейсных кабелей и боксов
 Спецификации
Аппаратные
Соединитель
Female DB78 (на плате)
Контроллер ввода-вывода
MU860 (16C550C совместимый)

Интерфейс
Шина
32-bit, Universal PCI
Последовательный
RS-232/422/485
Число портов
8
Максимальное число
32 (4 платы)

Производительность
Скорость
от 50 bps до 921.6 Kbps

Конфигурационные
Паритет
None, even, odd, space, mark
Бит данных
5, 6, 7, 8
Стоп биты
1, 1.5, 2
IRQ, I/O адрес
Назначаются BIOS
Контроль потока
RTS/CTS, XON/XOFF
Сигналы RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND (CP-118U-I только)
Сигналы RS-422
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигналы 4 проводный RS-485
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигналы 2 проводный RS-485
Data+(B), Data-(A), GND

Драйверная поддержка
Операционные системы
CP-118U: Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (CP-118U-I только: SCO Open Server 5/6, UnixWare 7)

Питание и окружающая среда
Потребление
CP-118U-I: 860 mA (+5V, RS-232)
CP-138U-I: 330 mA (+5V, RS-422)
Размеры
105 x 133 mm
Рабочая температура
от 0 до 55°C
Относительная влажность
от 5 до 95% RH
Температура хранения
от -20 до 85°C
Сертификаты
EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
Surge Protection
 15 KV ESD
 Информация для заказа

CP-118U-I
  • Шина Universal PCI , 8 портовая RS-232/422/485  плата c  2 KV Optical Isolation
CP-138U-I
  • Шина Universal PCI , 8 портовая RS-422/485  плата c  2 KV Optical Isolation
CP-118U-I-T
  • Шина Universal PCI , 8 портовая RS-232/422/485  плата c  2 KV Optical Isolation с рабочей температурой от -40 до 85°C
CP-138U-I-T
  • Шина Universal PCI , 8 портовая RS-422/485  плата c  2 KV Optical Isolation с рабочей температурой от -40 до 85°C

Дополнительные аксессуары (выберите один из следующих на плату)

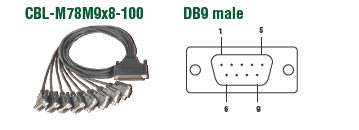

 CBL-M78M9x8-100
8 портов, male DB9 соединительный кабель

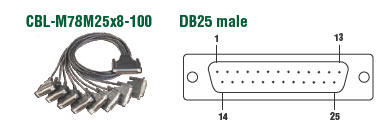

 CBL-M78M25x8-100
8 портов, male DB25, RS-232 соединительный кабель

Размеры:

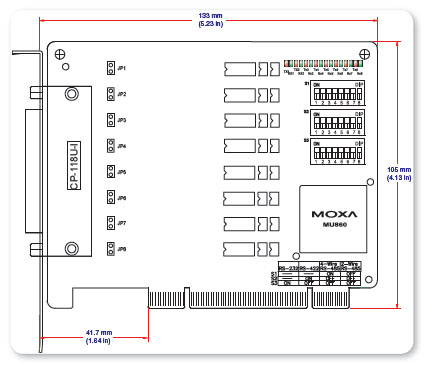

CP-118U-I

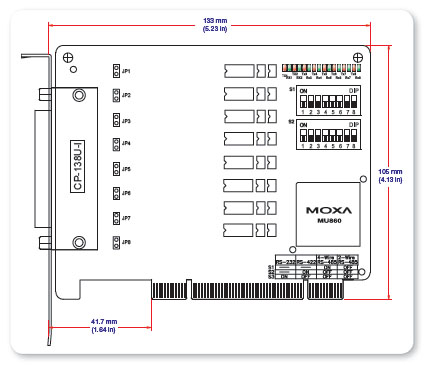

CP-138U-I

Соединители

Male DB9

Male DB25
