Мультипортовые платы MOXA

 MOXA CP-114UL, CP-114UL-I
  4-х портовые Smart платы RS-232/422/485 для Universal PCI шины

Спецификация | Информация для заказа | PDF файл описания на английском языке  | Отправить запрос

 4-х портовые платы RS-232/422/485 для Universal PCI шины
MOXA CP-114UL - 4-х портовые Smart платы RS-232/422/485 для Universal PCI шины



Серия MOXA CP-114UL - Smart Universal PCI мультипортовые платы, отвечающие новому стандарту для плат расширения и могут работать с как со слотами с питанием 3.3V так и  5V.
  Платы CP-114UL содержат 4 независимых RS-232/422/485 последовательных портов для подключения оборудования к PC совместимым системы.
  Серия MOXA CP-114UL имеет 128-byte FIFO буфер и аппаратный контроль потока, что  обеспечивает пропускную способность более 800 Кб/с (при максимальной скорости  921.6 Kbps) - наивысшая производительность в мире!
   MOXA CP-114UL позволяют подключать до 31 RS-485 устройства и обеспечивают при этом рабочее расстояние до 1,2 км.

 Особенности
Шина Universal PCI (питание как 3.3V так и 5V) совместимы с PCI и PCI-X
Четыре независимых последовательных порта RS-232/422/485
Светодиодные индикаторы данных
Поддержка 128 битных FiFo
15 KV ESD protection
Скорость от 50 bps до 921.6 Kbps
Поддержка основных операционных систем
Изоляция: 2 KV (только CP-114UL-I).
 Спецификации
Аппаратные
Соединитель
Female DB44 (на плате)
Контроллер ввода-вывода
MU860 (16C550C совместимый)

Интерфейс
Шина
32-bit, Universal PCI
Последовательный
RS-232/422/485
Число портов
4
Максимальное число
16 (4 платы)

Производительность
Скорость
от 50 bps до 921.6 Kbps

Конфигурационные
Паритет
None, even, odd, space, mark
Бит данных
5, 6, 7, 8
Стоп биты
1, 1.5, 2
IRQ, I/O адрес
Назначаются BIOS
Контроль потока
RTS/CTS, XON/XOFF
Сигналы RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Сигналы RS-422
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигналы 4 проводный RS-485
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигналы 2 проводный RS-485
Data+(B), Data-(A), GND

Драйверная поддержка
Операционные системы
Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open Server 5/6, UnixWare 7

Питание и окружающая среда
Размеры
CP-114UL: 64.4 x 120 mm
CP-114UL-I: 64.4 x 130 mm
Потребление
CP-114UL: 320 mA @ 5 VDC
CP-114UL-I: 465 mA @ 5 VDC
Рабочая температура
от 0 до 55°C - стандартные модели и  -40 до 85°C - с расширенным температурным диапазоном.
Относительная влажность
от 5 до 95% RH
Температура хранения
от -40 до 85°C
Сертификаты
EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
Surge Protection
 15 KV ESD
Изоляция
 2 KV (только CP-114UL-I)
 Информация для заказа
CP-114UL Шина Universal PCI , 4 портовая Low Profile RS-232/422/485 плата без кабелей, рабочая температура от 0 до 55°C
CP-114UL-DB9 Шина Universal PCI , 4 портовая Low Profile RS-232/422/485 плата c male DB9 кабелем, рабочая температура от 0 до 55°C
CP-114UL-DB25 Шина Universal PCI , 4 портовая Low Profile RS-232/422/485  плата c male DB25 кабелем, рабочая температура от 0 до 55°C
CP-114UL-I Шина Universal PCI , 4 портовая Low Profile RS-232/422/485 c оптической изоляцией плата без кабелей, рабочая температура от 0 до 55°C
CP-114UL-I-DB9 Шина Universal PCI , 4 портовая Low Profile RS-232/422/485 c оптической изоляцией плата c male DB9 кабелем, рабочая температура от 0 до 55°C
CP-114UL-I-DB25 Шина Universal PCI , 4 портовая Low Profile RS-232/422/485 c оптической изоляцией плата c male DB25 кабелем, рабочая температура от 0 до 55°C
CP-114UL-T Шина Universal PCI , 4 портовая Low Profile RS-232/422/485  плата с рабочей температурой от -40 до 85°C
CP-114UL-I-T Шина Universal PCI , 4 портовая Low Profile RS-232/422/485  плата с оптической изоляцией и рабочей температурой от -40 до 85°C

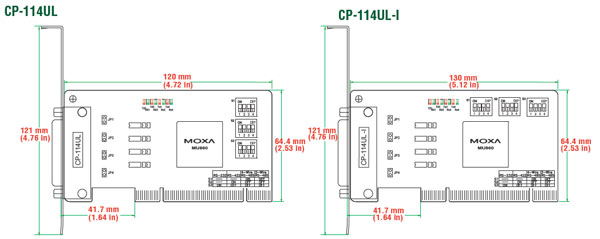

Размеры:



Соединители

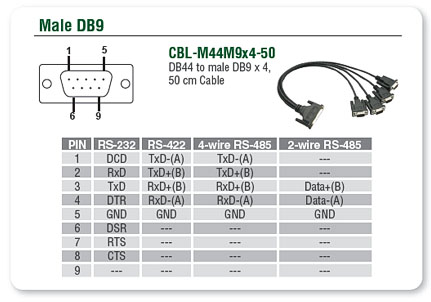

Male DB9

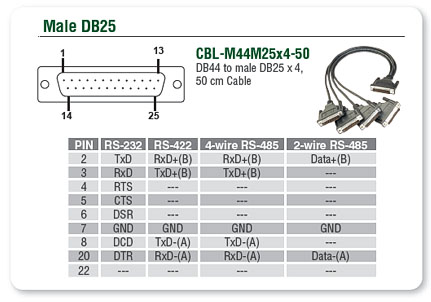

Male DB25
