Мультипортовые платы MOXA

 MOXA CP-118U/CP-138U
  8-ми портовые Smart платы RS-232/422/485 для Universal PCI шины

Спецификация | Информация для заказа | PDF файл описания на английском языке  | Отправить запрос

 8-ми портовые платы RS-232/422/485 для Universal PCI шины
MOXA CP-118U/CP-138U



Серия MOXA CP-118U/CP-138U - Universal PCI мультипортовые платы, отвечающие новому стандарту для плат расширения и могут работать с как со слотами с питанием 3.3V так и  5V.
  Платы CP-118U содержат 8 независимых RS-232/422/485, а CP-138U -  8 независимых RS-422/485 последовательных портов для подключения оборудования к PC совместимым системы.
  Серия обеспечивает пропускную способность более 700 Кб/с (при максимальной скорости  921.6 Kbps) - наивысшая производительность в мире!

 Особенности
Шина Universal PCI (питание как 3.3V так и 5V) совместимы с PCI и PCI-X
Восемь независимых последовательных портов RS-232/422/485 (CP-118U) или RS-422/485 (CP-138U)
Светодиодные индикаторы данных
Поддержка 128 битных FiFo
15 KV ESD protection
Скорость от 50 bps до 921.6 Kbps
Поддержка основных операционных систем.
Большой выбор интерфейсных кабелей и боксов
 Спецификации
Аппаратные
Соединитель
Female DB62 (на плате)
Контроллер ввода-вывода
MU860 (16C550C совместимый)

Интерфейс
Шина
32-bit, Universal PCI
Последовательный
CP-118U: RS-232/422/485
CP-138U: RS-422/485
Число портов
8
Максимальное число
32 (4 платы)
Защита
ESD Protection: 15 KV

Производительность
Скорость
от 50 bps до 921.6 Kbps

Конфигурационные
Паритет
None, even, odd, space, mark
Бит данных
5, 6, 7, 8
Стоп биты
1, 1.5, 2
IRQ, I/O адрес
Назначаются BIOS
Контроль потока
RTS/CTS, XON/XOFF
Сигналы RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND (CP-118U только)
Сигналы RS-422
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигналы 4 проводный RS-485
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигналы 2 проводный RS-485
Data+(B), Data-(A), GND

Операционные системы
Драйверная поддержка
Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (CP-118U только: SCO Open Server 5/6, UnixWare 7)

Питание и окружающая среда
Потребление
CP-118U: 240 mA (+5V, RS-232), 300 mA (+5V, RS-422)
CP-138U: 135 mA (+5V, RS-422)
Рабочая температура
от 0 до 55°C
Относительная влажность
от 5 до 95% RH
Температура хранения
от -20 до 85°C
Сертификаты
EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
Размеры
135 x 82 mm mm (ш x д) См. рис. ниже
 Информация для заказа

CP-118U
  • Шина Universal PCI , 8 портовая RS-232/422/485  плата
CP-138U
  • Шина Universal PCI , 8 портовая RS-422/485  плата
CP-118U-T
  • Шина Universal PCI , 8 портовая RS-232/422/485  плата с рабочей температурой от -40 до 85°C
CP-138U-T
  • Шина Universal PCI , 8 портовая RS-422/485  плата с рабочей температурой от -40 до 85°C

Дополнительные аксессуары (боксы или кабели) См. рис. ниже
 Opt8A
8 портов, female DB25, RS-232 соединительный бокс
 Opt8S
8 портов, female DB25, RS-422 соединительный бокс c surge protection
 Opt8-M9
8 портов, male DB9, RS-232 соединительный бокс
 Opt8-RJ45
8 портов, 8-pin RJ45, RS-232 соединительный бокс
 Opt8B
8 портов, male DB25, RS-232 соединительный бокс
CBL-M62M25x8-100
(Opt8C)
DB62(M) в 8 x DB25(M) кабель [RS-232]
CBL-M62M9x8-100
(Opt8D)
DB62(M) в 8 x DB9(M) кабель [RS-232]

 Размеры:

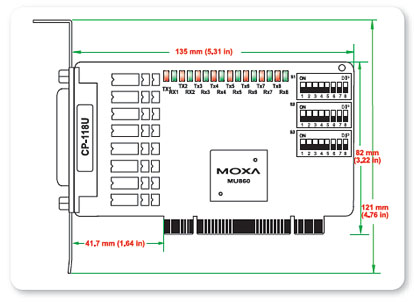

CP-118U

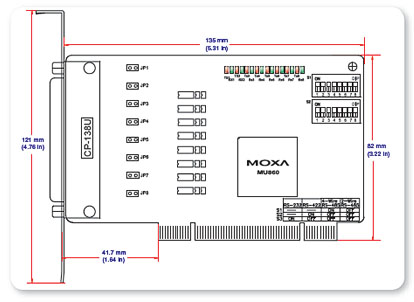

CP-138U

 Соединители

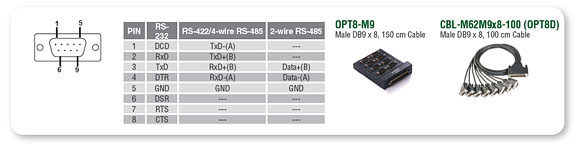

Male DB9

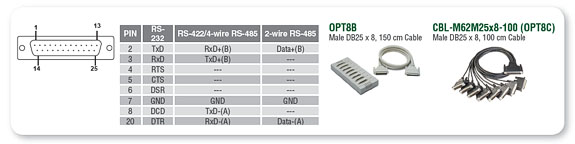

Male DB25

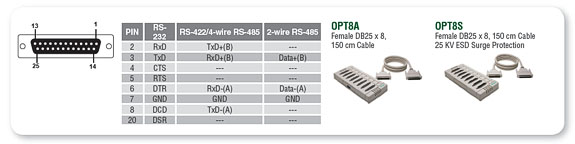

Female DB25

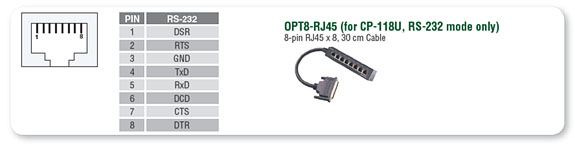

8-pin RJ45
