ioLogik E4200
- cетевой модульный сервер ввода/вывода
|
MOXA
ioLogik E4200 - cетевой модульный Ethernet сервер ввода/вывода
|
|
|
|
|
- Дистанционный сбор данных с сенсоров и управление
вводом-выводом через Ethernet, RS-232/485
- Набо цифровых и аналоговых модулей ввода-вывода для
MOXA ioLogik E4200
- Масштабируемая платформа MOXA ioLogik E4200 - до 16 модулей -
максимально до 256 DI/DO (цифровых входов-выходов) или до 64 AI/O (аналоговых) 32 модулей
- Модульный стандарт для быстрой смены и простой эксплуатации
|
MOXA ioLogik E4200 предназначен для считывания данных с сенсоров, статуса
вкл/выкл устройств и дистанционного управления вкл/выкл этих устройств
через Ethernet или RS-485/232 интерфейс с главного компьютера или PLC контроллера.
MOXA ioLogik E4200 поддерживает до 80 Click&Go установок. Кроме того MOXA ioLogik E4200 имеет
два независимых Ethernet интерфейса для сетевого резервирования и один serial порт для подключения GSM модема для SMS коммуникаций.

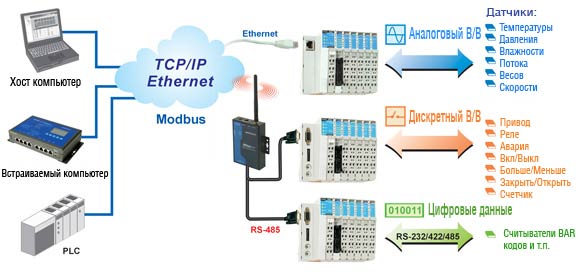

Объедините реальный мир и цифровой мир
MOXA ioLogik E4200 - Ethernet сервер ввода/вывода -
обслуживает различные сенсоры, электрические, электронные и
механические устройства - устройства измерения температуры, влажности,
датчики света, измерители давления, последовательные устройства и т.п.и
позволяет приложениям управлять с единого компьютера через стандартные
Ethernet сети и Internet. MOXA ioLogik E4200 также поддерживает функции
традиционного RS-485 дистанционного сервера ввода/вывода, который может
работает с существующими приложениями с использованием беспроводных серверов
устройств серии MOXA NPort. Вы можете соединить сенсоры и различные устройства также через
беспроводную сеть.
Подробнее об MOXA ioLogik
E4200
|
Особенности |
|
|
|
|
Поддержка
до 16 модулей -
максимально до 256 DI/DO (цифровых
входов-выходов) или до 64
AI/O (аналоговых)
|
|
Два
Ethernet и один RS-232
интерфейсы
|
|
Интеллектуальная
логика Click&Go, до 80
правил
|
|
Уникод-обмен
сообщениями в реальном
времени, включая TCP, UDP,
SNMP рапы, электронную
почту и SMS для
аварийных
предупреждений
|
|
Встроенная
web консоль
|
|
Утилиты
для управляющих
компьютеров:
автоопределение и
установка модулей.
|
|
|
|
|
|
|
Спецификации |
|
|
Serial |
Интерфейс
|
1 x RS-232/485 (9-pin D-Sub,
male)
|
Параметры
|
N, 8, 1
|
Скорость
|
115,200 bps
|
Окружающая
среда |
Рабочая
температура
|
от -10 до 60°C, от 5
до 95% RH
|
Температура
хранения
|
от -40 до 85°C, от 5
до 95% RH
|
Питание |
Входное
|
24 VDC номинальное,
от 12 до 36 VDC
|
Field
питание
|
24 VDC номинальное,
до 30 VDC
|
Сертификаты |
EMI
|
FCC part 15, CISPR (EN55022) Class B
|
EMS
|
IEC 61000-4-2 (ESD), level 2/3
IEC 61000-4-3 (RS), level 2
IEC 61000-4-4 (EFT), level 2
IEC 61000-4-5 (Surge), level 3
IEC 61000-4-6 (CS), level 2
IEC 61000-4-8 (PM), level 1
IEC 61000-4-11 (DIP)
IEC 61000-6-2 (ESD), level 2/3
IEC 61000-6-4 (EFT), level 2
|
Safety
|
UL 508 (Pending)
|
Shock
|
IEC 60068-2-27
|
Freefall
|
IEC 60068-2-32
|
Vibration
|
IEC 60068-2-6
|
|
Информация
для заказа |
|
|
|
Модули
и аксессуары: |
ioLogik E4200
|
Active Ethernet сетевой
адаптер
|
ioLogik 4000
Accessories |
M-8003-PK
|
Маркеры
с цифрами от 0 до 9, белого цвета, 100
шт
|
20-to-20-pin flat cable
|
Кабель для
подключения TB 1600 и ioLogik 4000 серии
длина: 500 мм, pins: 20
|
TB 1600
|
DIN-rail терминальный
модуль с 20-pin соединителем
|
M-8001-PK
|
Съемные
терминальные блоки, 9 шт в упаковке
|
M-8004-PK
|
Маркеры чистые, 100
шт
|
Цифровые
входы
|
M-1800
|
8
цифровых входов, sink,
24 VDC, RTB
|
M-1801
|
8
цифровых входов source,
24 VDC, RTB
|
M-1450
|
4
цифровых входа, 110 VAC
|
M-1451
|
4
цифровых входа, 240 VAC
|
M-1600
|
16
цифровых входов, sink,
24 VDC
|
M-1601
|
16
цифровых входов, source,
24 VDC
|
Цифровые выходы |
M-2450
|
4 релейных выхода, 24-VDC/230-VAC, 2 A
|
M-2800
|
8 цифровых
выходов, sink, 24 VDC, 0.5A
|
M-2600
|
16 цифровых
выходов, sink, 24 VDC, 0.3A
|
M-2601
|
16 цифровых
выходов, source, 24 VDC, 0.3A
|
M-2801
|
8 цифровых
выходов, source, 24 VDC, 0.5A
|
M-2250
|
2 цифровых
выхода, релейный,
24 VDC/230 VAC, 2.0A
|
M-2254
|
2 цифровых
выхода, Triac, от 12 до 125 VAC, 0.5A
|
Аналоговые
входы
|
M-3410
|
4 аналоговых входа,
от 0 до 10V, 12-bit
|
M-3412
|
4 аналоговых входа,
от -10 до 10V, 12-bit
|
M-3414
|
4 аналоговых входа,
от 0 до 5V, 12-bit
|
M-3810
|
8 аналоговых
входов, от 0 до 10 V, 12 bit
|
M-3802
|
8 аналоговых
входов, от 4 до 20 mA, 12 bit
|
Аналоговые
выходы
|
M-4410
|
4 аналоговых
выхода, от 0 до 10V, 12-bit
|
M-4402
|
4 аналоговых
выхода, от 4 до 20 mA, 12 bit
|
Температурные модули |
M-6200
|
2
аналоговых входа, RTD:PT100,
JPT100, RTB
|
M-6201
|
2
аналоговых входа, Термопара:
30 mV (1 µV/bit) , RTB
|
Системные модули |
M-7804
|
Распределитель
потенциалов, 8-канальный,
24 VDC
|
M-7805
|
Распределитель
потенциалов, 8-канальный,
24 VDC
|
M-7001
|
Системный
блок питания, 1.0A/5 VDC
|
M-7002
|
Распределитель питания,
10A (24/48 VDC, 110/220 VAC)
|
|
|
|
