ioLogik 4000, E4200 - сетевые сервера ввода/вывода

Модули аналоговых входов
поддерживают от 0 до 20 mA, от  4 до 20 mA, от  0 до 10V, +/-10V, от 0 до 5V

Cм. --> Таблицы выбора оборудования ввода-вывода (PDF, 323 Kb)


Обычное разрешение
4 аналоговых входа, токовые, 0 до 20 mA, 12-бит, RTB
4 аналоговых входа, токовые, от 4 до 20 mA, 12-бит, RTB
4 аналоговых входа, напряжения, от 0 до 10V, 12-бит, RTB
4 аналоговых входа, напряжения, от -10 до 10V, 12-бит, RTB
4 аналоговых входа, напряжения, от 0 до 5V, single-ended, 12-бит, RTB
8 аналоговых входов, токовые, 0 до 20 mA, 12-бит
8 аналоговых входов, напряжения, от 0 до 10V, 12-бит

Высокое разрешение

4 аналоговых входа, токовые, от 0 до 20 mA, 14-бит, RTB
4 аналоговых входа, токовые, от 4 до 20 mA, 14-бит, RTB
4 аналоговых входа, напряжения, от 0 до 10V, 14-бит, RTB
4 аналоговых входа, напряжения, от -10 до 10V, 14-бит, RTB
4 аналоговых входа, напряжения, от 0 до 5V, single-ended, 14-бит, RTB
*RTB: Removable Terminal Block - съемный терминальный блок

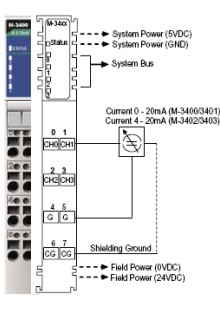

M-3400: 4 аналоговых входа, токовые, 0 до 20 mA, 12-бит, RTB
M-3402: 4 аналоговых входа, токовые, от 4 до 20 mA, 12-бит, RTB

Спецификация входа
Разрешение
12 бит, 4.88 µA/бит (M-3400)
12 бит, 3.9 µA/бит (M-3402)
Входной ток
от 0 до 20 mA (M-3400)
от 4 до 20 mA (M-3402)
Формат данных
16-бит целое(2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Входное сопротивление
120 ohm
Время преобразования
4 msec. / все каналы
Общая спецификация
Ток рассеивания
Max. 150 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
Таблица преобразования
M-3400 M-3402
Ток
0 mA
5 mA
10 mA
20 mA
Данные (Hex)
H0000
H03FF
H07FF
H0FFF
Ток
4 mA
5 mA
10 mA
20 mA
Данные (Hex)
H0000
H00FF
H05FF
H0FFF

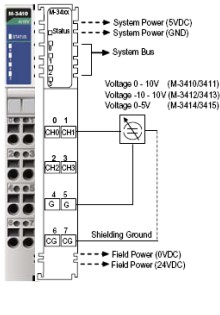

M-3410: 4 аналоговых входа, напряжения, от 0 до 10V, 12-бит, RTB
M-3412:
4 аналоговых входа, напряжения, от -10 до 10V, 12-бит, RTB
M-3414:
4 аналоговых входа, напряжения, от 0 до 5V, single-ended,
                    12-бит, RTB

Спецификация входа
Разрешение

12 бит, 2.44 mV/бит (M-3410)
12 бит, 4.88 mV/бит (M-3412)
12 бит, 1.22 mV/бит (M-3414)

Входной ток

от 0 до 10 VDC (M-3410)
от -10 до 10 VDC (M-3412)
от 0 до 5 VDC (M-3414)

Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Входное сопротивление

500 Kohm

Время преобразования
4 msec. / все каналы
Общая спецификация
Ток рассеивания
Max. 150 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
Таблица преобразования
M-3410 M-3412
Напряжение
0V
2V
5V
10V
Данные (Hex)
H0000
H0333
H07FF
H0FFF
Напряжение
-10V
-5V
0V
5V
10V
Данные (Hex)
HF800
HFC00
H0000
H3FFF
H07FF
M-3414
Напряжение
0V
2V
4V
5V
Данные (Hex)
H0000
H0666
H0CCC
H0FFF

 Вверх

M-3802: 8 аналоговых входов, токовые, 0 до 20 mA, 12-бит, RTB

Спецификация входа
Разрешение
12 бит, 3.9 µA/бит
Входной ток
от 0 до 20 mA
Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Входное сопротивление
120 ohm
Время преобразования
4 ms. / все каналы
Общая спецификация
Потребление
Max. 150 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
M-3810: 8 аналоговых входов, напряжения, от 0 до 10V, 12-бит

Спецификация входа
Разрешение

12 бит, 2.44 mV/бит

Входное напряжение

от 0 до 10 VDC

Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Входное сопротивление

500 Kohm

Время преобразования
4 ms. / все каналы
Общая спецификация
Потребление
Max. 150 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14

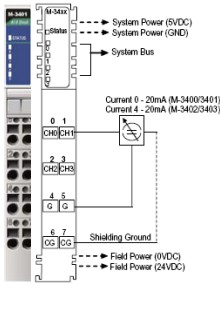

M-3401: 4 аналоговых входа, токовые, от 0 до 20 mA, 14-бит, RTB
M-3403:
4 аналоговых входа, токовые, от 4 до 20 mA, 14-бит, RTB

Спецификация входа
Разрешение

14 бит, 1.22 µA/бит (M-3401)
14 бит, 0.98 µA/бит (M-3403)

Входной ток

от 0 до 20 mA (M-3401)
от 4 до 20 mA (M-3403)

Формат данных
16-бит целое(2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Входное сопротивление

120 ohm

Время преобразования
4 msec. / все каналы
Общая спецификация
Ток рассеивания
Max. 150 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
Таблица преобразования
M-3401 M-3403
Ток
0 mA
5 mA
10 mA
20 mA
Данные (Hex)
H0000
H0FFF
H1FFF
H3FFF
Ток
4 mA
5 mA
10 mA
20 mA
Данные (Hex)
H0000
H03FF
H17FF
H3FFF

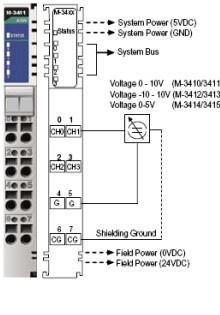

M-3411: 4  аналоговых входа, напряжения, от 0 до 10V, 14-бит, RTB
M-3413:
4  аналоговых входа, напряжения, от -10 до 10V, 14-бит, RTB
M-3415:
4  аналоговых входа, напряжения, от 0 до 5V, single-ended,
                    14-бит, RTB

Спецификация входа
Разрешение

14 бит, 0.61 mV/бит (M-3411)
14 бит, 1.22 mV/бит (M-3413)
14 бит, 0.31 mV/бит (M-3415)

Входной ток

от 0 до 10 VDC (M-3411)
от -10 до 10 VDC (M-3413)
от 0 до 5 VDC (M-3415)

Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Входное сопротивление

500 ohm

Время преобразования
4 msec. / все каналы
Общая спецификация
Ток рассеивания
Max. 150 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
Таблица преобразования
M-3411 M-3413
Напряжение
0V
2V
5V
10V
Данные
(Hex)
H0000
H0CCC
H1FFF
F3FFF
Напряжение
-10V
-5V
0V
5V
10V
Данные (Hex)

HE000

HF000
H0000
H0FFF
H1FFF
M-3415
Напряжение
0V
2V
4V
5V
Данные
(Hex)
H0000
H1999
H3332
H3FFF
