ioLogik 4000, E4200 - cетевой сервер ввода/вывода

Модули аналоговых выходов
поддерживают от  0 до 20 mA, от 4 до 20 mA, от  0 до 10V, +/-10V, от 0 до 5V

Cм. --> Таблицы выбора оборудования ввода-вывода (PDF, 323 Kb)


2 аналоговых выхода, от 0 до 20 mA, 12-бит, RTB
2 аналоговых выхода, от 4 до 20 mA, 12-бит, RTB
2 аналоговых выхода, напряжения, от 0 до 10V, 12-бит, RTB
2 аналоговых выхода, напряжения, от -10 до 10V, 12-бит, RTB
2 аналоговых выхода, напряжения, от 0 до 5V, 12-бит, RTB
4 аналоговых выхода, от 4 до 20 mA, 12-бит, RTB
4 аналоговых выхода, напряжения, от 0 до 10V, 12-бит, RTB
*RTB: Removable Terminal Block - съемный терминальный блок

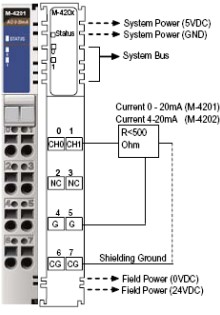

M-4201: 2 аналоговых выхода, от 0 до 20 mA, 12-бит, RTB
M-4202: 2 аналоговых выхода, от 4 до 20 mA, 12-бит, RTB

Спецификация выхода
Разрешение

12 бит, 4.88 µA/бит (M-4201)
12 бит, 3.91 µA/бит (M-4202)

Выходной ток

от 0 до 20 mA (M-4201)
от 4 до 20 mA (M-4202)

Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Сопротивление
Max. 500 ohm
Время преобразования
2 ms. / все каналы
Общая спецификация
Ток рассеивания
Max. 65 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
Таблица преобразования
M-4201 M-4202
Ток
0 mA
5 mA
10 mA
20 mA
Данные (Hex)
H0000
H03FF
H07FF
H0FFF
Ток
4 mA
5 mA
10 mA
20 mA
Данные (Hex)
H0000
H00FF
H05FF
H0FFF

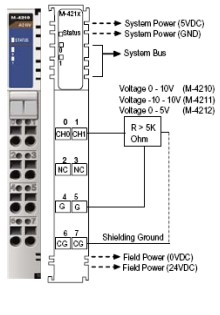

M-4210: 2 аналоговых выхода, напряжения, от 0 до 10V, 12-бит, RTB
M-4211:
2 аналоговых выхода, напряжения, от -10 до 10V, 12-бит, RTB
M-4212:
2 аналоговых выхода, напряжения, от 0 до 5V, 12-бит, RTB

Спецификация выхода
Разрешение

12 бит, 2.44 mV/бит (M-4210)
12 бит, 4.88 mV/бит (M-4211)
12 бит, 1.22 mV/бит (M-4212)

Выходное напряжение

от 0 до 10 VDC (M-4210)
от -10 до 10 VDC (M-4211)
от 0 до 5 VDC (M-4212)

Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Сопротивление

Мин. 5 Kohm

Время преобразования
2 ms. / все каналы
Общая спецификация
Ток рассеивания
Max. 200 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
Таблица преобразования
M-4210 M-4211
Напряжение
0V
2V
5V
10V
Данные (Hex)
H0000
H0333
H07FF
H0FFF
Напряжение
-10V
-5V
0V
5V
10V
Данные (Hex)
HF800
HFC00
H0000
H3FFF
H07FF
M-4212
Напряжение
0V
2V
4V
5V
Данные (Hex)
H0000
H0666
H0CCC
H0FFF

M-4402: 4 аналоговых выхода, от 4 до 20 mA, 12-бит

Спецификация выхода
Разрешение

12 бит, 3.91 µA/бит

Выходной ток

от 4 до 20 mA

Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Сопротивление
Max. 500 ohm
Время преобразования
2 ms. / все каналы
Общая спецификация
Потребление
Max. 65 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
M-4410: 4 аналоговых выхода, напряжения, от 0 до 10V, 12-бит

Спецификация выхода
Разрешение

12 бит, 2.44 mV/бит

Выходной напряжение

от 0 до 10 VDC

Формат данных
16-бит целое (2 е дополнение)
Точность
+/-0.1%, FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C
Сопротивление

Мин. 5 Kohm

Время преобразования
2 ms. / все каналы
Общая спецификация
Потребление
Max. 200 mA @ 5 VDC
Изоляция
Ввод/вывод в логику:
1 kVDC гальваническая изоляция
Подключение
Кабель ввода/вывода, макс.AWG14
