MOXA ioLogik 4000, 4200 - cетевые сервера ввода/вывода

Модули цифровых входов:
поддерживают 24 VDC, 48 VDC, 110 VAC/230 VAC

Cм. --> Таблицы выбора оборудования ввода-вывода (PDF, 323 Kb)

4/8 каналов 24/48 VDC, цифровые модули входа
M-1800 8 цифровых входов, sink, 24 VDC, RTB
M-1801 8 цифровых входов, source, 24 VDC, RTB
M-1400 4 цифровых входа, sink, 24 VDC, RTB
M-1401 4 цифровых входа, source, 24 VDC, RTB
M-1410 4 цифровых входа, sink, 48 VDC, RTB
M-1411 4 цифровых входа, source, 48 VDC, RTB
16 каналов 24 VDC, цифровые модули входа
M-1600 16 цифровых входов, sink, 24 VDC, 20 pins
M-1601 16 цифровых входов, source, 24 VDC, 20 pins
4 канала 110V/240 VAC, цифровые модули входа
M-1450 4 цифровых входа, 110 VAC, RTB
M-1451 4 цифровых входа, 240 VAC, RTB
*RTB: Removable Terminal Block - съемный терминальный блок
* 20 pins: 20 контактный разъем

M-1400: 4 цифровых входа, sink, 24 VDC, RTB
Спецификация входа
Входов на модуле

4 точки, тип sink

Напряжение вкл.

24 VDC номинальное,
Мин. 11 VDC до макс. 28.8 VDC

Мин. напряжение выкл.
макс. 5 VDC
Ток
макс. 6 mA / точка @ 28.8 VDC
Входное сопротивление
Стандарт. 5.1 Kohm
Время фильтрации
Стандарт. 1.5 ms
Тип
4 точки / 2 COM
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель, макс. AWG14

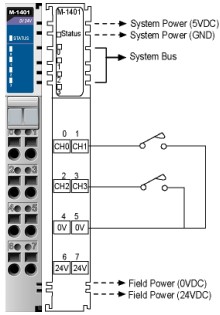

M-1401: 4 цифровых входа, source, 24 VDC, RTB
Спецификация входа
Входов на модуле

4 точки, тип source

Напряжение вкл.

24 VDC номинальное,
Мин. 11 VDC до макс. 28.8 VDC

Мин. напряжение выкл.
макс. 5 VDC
Ток
макс. 6 mA / точка @ 28.8 VDC
Входное сопротивление
Стандарт. 5.1 Kohm
Время фильтрации
Стандарт. 1.5 ms
Тип
4 точки / 2 COM
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14

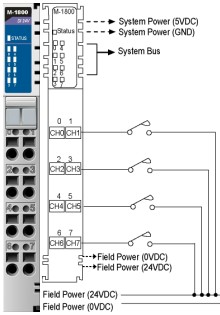

M-1800: 8 цифровых входов, sink, 24 VDC, RTB
Спецификация входа
Входов на модуле

8 точки, тип sink

Напряжение вкл.

24 VDC номинальное,
Мин. 11 VDC до макс. 28.8 VDC

Мин. напряжение выкл.
макс. 5 VDC
Ток
макс. 6 mA / точка @ 28.8 VDC
Входное сопротивление
Стандарт. 5.1 Kohm
Время фильтрации
Стандарт. 1.5 ms
Тип
External common
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14

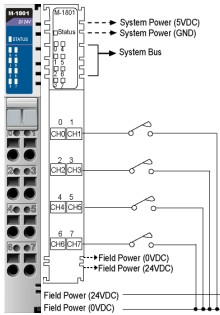

M-1801: 8 цифровых входов, source, 24 VDC, RTB
Спецификация входа
Входов на модуле

8 точек, тип source

Напряжение вкл.

24 VDC номинальное,
Мин. 11 VDC до макс. 28.8 VDC

Мин. напряжение выкл.
макс. 5 VDC
Ток
макс. 6 mA / точка @ 28.8 VDC
Входное сопротивление
Стандарт. 5.1 Kohm
Время фильтрации
Стандарт. 1.5 ms
Тип
External common
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14

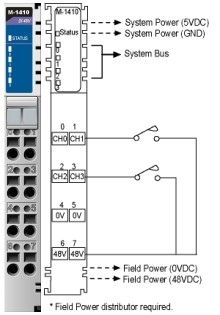

M-1410: 4 цифровых входа, sink, 48 VDC, RTB
Спецификация входа
Входов на модуле

4 точки, тип sink

Напряжение вкл.

48 VDC номинальное,
Мин. 34 VDC до макс. 60 VDC

Мин. напряжение выкл.
макс. 10 VDC
Ток
макс. 4 mA / точка @ 48VDC
Входное сопротивление
Стандарт. 12 Kohm
Тип
4 точки / 2 COM
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
48 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14

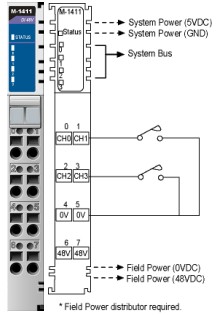

M-1411: 4 цифровых входа, source, 48 VDC, RTB
Спецификация входа
Входов на модуле

4 точки, тип source

Напряжение вкл.

48 VDC номинальное,
Мин. 34 VDC до макс. 60 VDC

Мин. напряжение выкл.
макс. 10 VDC
Ток
макс. 4mA / точка @ 48 VDC
Входное сопротивление
Стандарт. 12 Kohm
Тип
4 точки / 2 COM
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
48 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14

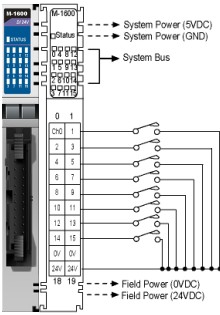

M-1600: 16 цифровых входов, sink, 24 VDC, 20 pins
Спецификация входа
Входов на модуле

16 точки, тип sink

Напряжение вкл.

24 VDC номинальное,
Мин. 11 VDC до макс. 28.8 VDC

Мин. напряжение выкл.
макс. 5 VDC
Ток
макс. 6 mA / точка @ 28.8 VDC
Входное сопротивление
Стандарт. 5.1 Kohm
Время фильтрации
Стандарт. 1.5 ms
Тип
16 точек / 2 COM
Основная спецификация
Рассеивание
макс. 40 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14
M-1601: 16 цифровых входов, source, 24 VDC, 20 pins
Спецификация входа
Входов на модуле

16 точки, тип source

Напряжение вкл.

24 VDC номинальное,
Мин. 11 VDC до макс. 28.8 VDC

Мин. напряжение выкл.
макс. 5 VDC
Ток
макс. 6 mA / точка @ 28.8 VDC
Входное сопротивление
Стандарт. 5.1 Kohm
Время фильтрации
Стандарт. 1.5 ms
Тип
16 точек / 2 COM
Основная спецификация
Рассеивание
макс. 40 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14

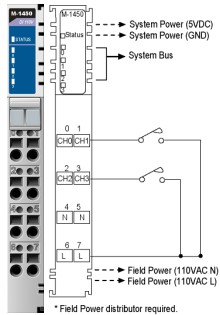

M-1450: 4 цифровых входа, 110 VAC, RTB
Спецификация входа
Входов на модуле

4 точки

Напряжение вкл.

120 VAC номинальное,
Мин.85 VAC до макс. 132 VAC

Мин. напряжение выкл.
макс. 45 VAC
Ток
макс. 8 mA / точка @ 132 VAC
Входное сопротивление
Стандарт. 11 Kohm
Тип
4 точки / 2 COM (single common)
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14

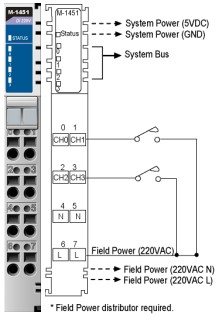

M-1451: 4 цифровых входа, 240 VAC, RTB
Спецификация входа
Входов на модуле

4 точки

Напряжение вкл.

240 VAC номинальное,
Мин. 170 VAC до макс. 264 VAC

Мин. напряжение выкл.
макс. 45 VAC
Ток
макс. 12 mA /точка @ 264 VAC
Входное сопротивление
Стандарт. 22 Kohm
Тип
4 точки / 2 COM (single common)
Основная спецификация
Рассеивание
макс. 35 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Питание
Напряжение на источнике:
24 VDC номинальное
Подключение
ввод/вывод кабель макс. AWG14
