MOXA ioLogik 4000, E4200 - cетевые сервера ввода/вывода

Модули цифровых выходов:
поддерживают  24 VDC, 110 VAC/240 VAC


Cм. --> Таблицы выбора оборудования ввода-вывода (PDF, 323 Kb)

4/8 каналов 24/48 VDC, цифровые модули выхода
M-2400 4 цифровых выхода, sink, MOSFET, 24 VDC, 0.5A, RTB
M-2401 4 цифровых выхода, source, MOSFET, 24 VDC, 0.5A, RTB
M-2800 8 цифровых выхода, sink, MOSFET, 24 VDC, 0.5A, RTB
M-2801 8 цифровых выходов, source, MOSFET, 24 VDC, 0.5A , RTB
4 канала, цифровые модули выхода с самодиагностикой
M-2402 4 цифровых выхода, sink, MOSFET, Самодиагностика,
24 VDC, 0.5A, RTB
M-2403 4 цифровых выхода, source, MOSFET, Самодиагностика,
24 VDC, 0.5A, RTB
M-2404 4 цифровых выхода, sink, MOSFET, Самодиагностика,
24 VDC, 2.0A, RTB
M-2405 4 цифровых выхода, source, MOSFET, Самодиагностика,
24 VDC, 2.0A, RTB
16 каналов, цифровые модули выхода
M-2600 16 цифровых выходов, sink, MOSFET, 24 VDC, 0.3A, 20 pins
M-2601 16 цифровых выходов, source, MOSFET, 24 VDC, 0.3A, 20 pins
2-4 канальные, релейные выходы
M-2250 2 цифровых выхода, релейный, 24 VDC/230 VAC, 2.0A, RTB
M-2254 2 цифровых выхода, Triac, от 12 до 125 VAC, 0.5A, RTB
M-2450 4 релейных выхода, 24-VDC/230-VAC, 2 A
*RTB: Removable Terminal Block - съемный терминальный блок
* 20 pins: 20 контактный разъем

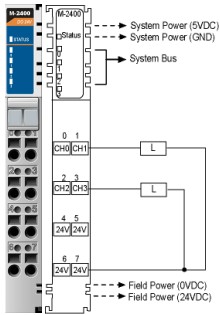

M-2400: 4 цифровых выхода, sink, MOSFET, 24 VDC, 0.5A, RTB
Спецификация выхода
Выходов на модуль

4 точки, тип sink

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC @25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.5A на канал
макс. 2A общий
Защита
Температурная защита: при 175°C

Токовая защита:
6.5A на 1/2/4 канала

Защита при коротком замыкании:
6.5A на 4 канала

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
4 точки / 4 COM (single common)
Общая спецификация
Ток рассеивания
макс. 45 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14

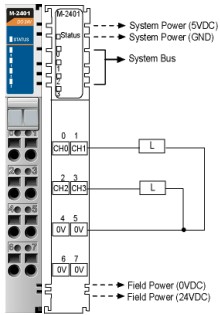

M-2401: 4 цифровых выхода, source, MOSFET, 24 VDC, 0.5A, RTB
Спецификация выхода
Выходов на модуль

4 точки, тип source

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC @25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.5A на канал
макс. 2A общий
Защита
Температурная защита: при 175°C

Токовая защита:
6.5A на 1/2/4 канала

Защита при коротком замыкании:
6.5A на 4 канала

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
4 точки / 4 COM (single common)
Общая спецификация
Ток рассеивания
макс. 45 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14

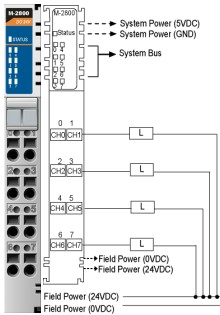

M-2800: 8 цифровых выходов, sink, MOSFET, 24 VDC, 0.5A, RTB
Спецификация выхода
Выходов на модуль

8 точек, тип sink

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC @25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.5A на канал
макс. 4A общий
Защита
Температурная защита: при 175°C

Токовая защита: мин. 1.7A

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
8 точек / External common (single common)
Общая спецификация
Ток рассеивания
макс. 60 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14

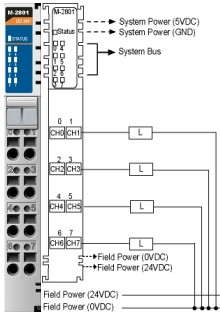

M-2801: 8 цифровых выходов, source, MOSFET, 24 VDC, 0.5A , RTB
Спецификация выхода
Выходов на модуль

8 точек, тип source

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC @25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.5A на канал
макс. 4A общий
Защита
Температурная защита: при 175°C

Токовая защита: мин. 1.7A

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
8 точек / External common (single common)
Общая спецификация
Ток рассеивания
макс. 60 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14

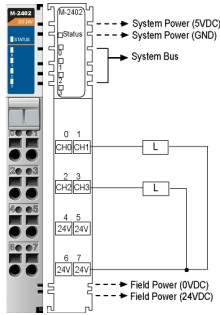

M-2402: 4 цифровых выхода, sink, MOSFET,
                Самодиагностика, 24 VDC, 0.5A, RTB
Спецификация выхода
Выходов на модуль

4 точки, тип sink

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC@25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.5A на канал
макс. 2A общий
Защита
Температурная защита: при 175°C

Токовая защита:
6.5A на 1/2/4 канала

Защита при коротком замыкании:
6.5A на 4 канала

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
4 точки / 4 COM (single common)
Самодиагностика
Да
Общая спецификация
Ток рассеивания
макс. 45mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14

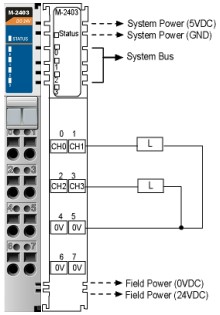

M-2403: 4 цифровых выхода, source, MOSFET,
               Самодиагностика, 24 VDC, 0.5A, RTB
Спецификация выхода
Выходов на модуль

4 точки, тип source

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC @25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.5A на канал
макс. 2A общий
Защита
Температурная защита: при 175°C

Токовая защита:
6.5A на 1/2/4 канала

Защита при коротком замыкании:
6.5A на 4 канала

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
4 точки / 4 COM (single common)
Самодиагностика
Да
Общая спецификация
Ток рассеивания
макс. 45 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14
M-2404: 4 цифровых выхода, sink, MOSFET,
                Самодиагностика, 24 VDC, 2.0A, RTB
Спецификация выхода
Выходов на модуль

4 точки, тип sink

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC@25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 2A на канал
макс. 8A общий
Защита
Температурная защита: при 175°C

Токовая защита:
6.5A на 1/2/4 канала

Защита при коротком замыкании:
6.5A на 4 канала

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
4 точки / 4 COM (single common)
Самодиагностика
Да
Общая спецификация
Ток рассеивания
макс. 45 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14

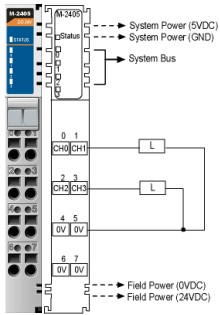

M-2405: 4 цифровых выхода, source, MOSFET,
                Самодиагностика, 24 VDC, 2.0A, RTB
Спецификация выхода
Выходов на модуль

4 точки, тип source

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC@25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 2A на канал
макс. 8A общий
Защита
Температурная защита: при 175°C

Токовая защита:
6.5A на 1/2/4 канала

Защита при коротком замыкании:
6.5A на 4 канала

ESD защита для выходов: 16.5 KV
Ток защиты
1A за 10 ms,
повтор через 3 секунды
Тип
4 точки / 4 COM (single common)
Самодиагностика
Да
Общая спецификация
Ток рассеивания
макс. 45 mA @ 5.0 VDC
Изоляция
ввод/вывод в логику:
2 kVrms оптическая изоляция
Field питание
Напряжение источника
24 VDC номинальное
Подключение
кабель ввод-вывод, макс. AWG14

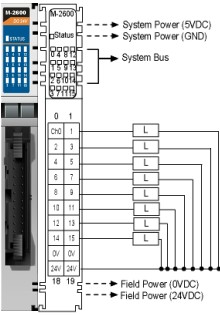

M-2600: 16 цифровых выходов, sink, MOSFET, 24 VDC, 0.3A, 20 pins
Спецификация выхода
Выходов на модуль

16 точки, тип sink

Напряжение вкл.

24 VDC номинальное,
от мин. 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC@25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.3A на канал
макс. 4A общий
Защита
Температурная защита: при 175°C

Токовая защита:
предохранитель (125 VDC/6.3A)
Тип
16 точки / 2 COM (single common)
Общая спецификация
Ток рассеивания
макс. 80 mA @ 5.0 VDC
Изоляция
ввод/вывод в логику:
оптическая изоляция,
500 VAC/min, terminal в FG
Field питание
Напряжение источника
24 VDC номинальное
Подключение
Разъем, требует внешних реле

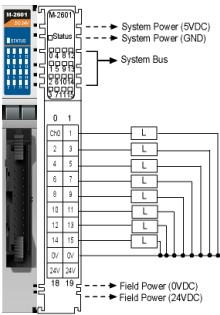

M-2601: 16 цифровых выходов, source, MOSFET, 24 VDC, 0.3A, 20 pins
Спецификация выхода
Выходов на модуль

16 точки, тип source

Напряжение вкл.

24 VDC номинальное,
мин. от 11 VDC до макс. 28.8 VDC

Частота
от DC до 50 Khz
Напряжение вкл. drop
макс. 0.3 VDC @25°C
Ток вкл.
мин. 1 mA на канал
Ток утечки выкл.
макс. 50 µA
Ток выхода
макс. 0.3A на канал
макс. 4A общий
Защита
Температурная защита: при 175°C

Токовая защита:
предохранитель (125 VDC/6.3A)
Тип
16 точки / 2 COM (single common)
Общая спецификация
Ток рассеивания
макс. 80 mA @ 5 VDC
Изоляция
ввод/вывод в логику:
оптическая изоляция,
500 VAC/
min, terminal в FG
Field питание
Напряжение источника
24 VDC номинальное
Подключение
Разъем, требует внешних реле

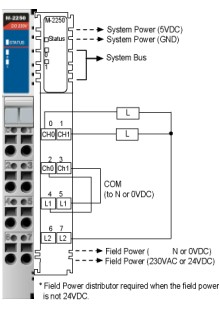

M-2250: 2 цифровых выхода, релейный, 24 VDC/230 VAC, 2.0A, RTB
Спецификация выхода
Выходов на модуль

2 точки, реле

Ти реле
Form A, нормально разомкнутое
Single pole, single throw (SPST)
Выходное напряжение
В зависимости от нагрузки
от 5 до 28.8 VDC @ 2A резистивная
48 VDC @ 0.8A резистивная
110 VDC @ 0.3A резистивная
250 VDC @ 2A резистивная
Ток выхода
В зависимости от питания
2A @ от 5 до 28.8 VDC
0.8A @ 48 VDC
0.5A @ 110 VAC
2A @ 250 VAC
Мин. Load
100 µA, 100 mVDC на точку
Макс. напряжение вкл. drop
0.5V @ 2A, резистивная нагрузка, 24 VDC
Ток утечки выкл.
макс. 1.5 mA
Тип
1 точка / 1 COM
Общая спецификация
Ток рассеивания
макс. 65 mA @ 5 VDC
Подключение
кабель ввод-вывод, макс. AWG14

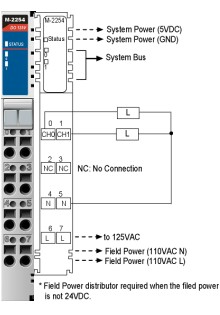

M-2254: 2 цифровых выхода, Triac, от 12 до 125 VAC, 0.5A, RTB
Спецификация выхода
Выходов на модуль

2 точки, реле

Тип переключения
Через о
Напряжение
 от 15 до 132 VAC
Ток выхода
от 0.05 до 0.5A
Частота
от 47до 63 Hz

Ток защиты

40A (16 ms) /4A (30S)
Напряжение вкл. drop
1.3 Vrms (макс. нагрузка)
Ток утечки выкл.
макс. 1.5mA
Тип
2 точки / 2 COM
Общая спецификация
Ток рассеивания
макс. 35 mA @ 5 VDC
Подключение
кабель ввод-вывод, макс. AWG14
M-2450: 4 цифровых выхода, релейныу, 24 VDC/230 VAC, 2.0A, RTB
Спецификация выхода
Выходов на модуль

4 точки, реле

Тип реле
Form A, нормально разомкнутое
Single pole, single throw (SPST)
Выходное напряжение
В зависимости от нагрузки
от 5 до 28.8 VDC @ 2A резистивная
48 VDC @ 0.8A резистивная
110 VDC @ 0.3A резистивная
250 VDC @ 2A резистивная
Ток выхода
В зависимости от питания
2A @ от 5 до 28.8 VDC
0.8A @ 48 VDC
0.5A @ 110 VAC
2A @ 250 VAC
Мин. Load
100 µA, 100 mVDC на точку
Макс. напряжение вкл. drop
0.5V @ 2A, резистивная нагрузка, 24 VDC
Ток утечки выкл.
макс. 1.5 mA
Тип
1 точка / 1 COM
Общая спецификация
Потребление
макс. 65 mA @ 5 VDC
Подключение
кабель ввод-вывод, макс. AWG14
