ioLogik 4000, E4200 - cетевые сервера ввода/вывода

Системные источники питания:
модулей и field питание

Cм. --> Таблицы выбора оборудования ввода-вывода (PDF, 323 Kb)


Системный блок питания, 1.0A/5 VDC
Field распределитель, 10A (24/48 VDC, 110/220 VAC)
Распределитель потенциалов, 8-канальный, Shield signal
Распределитель потенциалов, 8-канальный, 0 VDC
Распределитель потенциалов, 8-канальный, 24 VDC
Распределитель потенциалов, 4-канальный/24 VDC, 4-канала/0 VDC

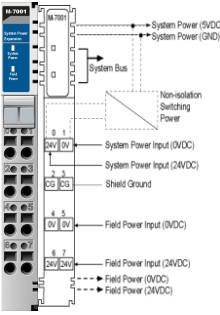

M-7001: Системный блок питания, 1.0A/5 VDC
Спецификация входа
Системное входное питание
от 11 до 28.8 VDC
Номинальное 24 VDC
Field входное питание
Номинальное 24 VDC (+/-20%)
Спецификация выхода
Выход на системную шину
Maкс. 5 VDC
Field питания ток
Maкс. 10A
Подключение
Кабель ввода/вывода, макс. AWG14
   Системный силовой модуль расширения питания предназначен для обеспечения дополнительной мощности для модулей расширения ввода-вывода.
   Если потребление всех модулей расширения ввода-вывода от общего блока питания превышает
1.5 Amp/5 VDC, вам понадобится использование модуля M-7001

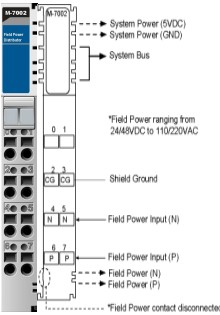

Field распределитель, 10A (24/48 VDC, 110/220 VAC)
Спецификация входа
Field питание
5 VDC, 24 VDC, 48 VDC,
110 VAC, 220 VAC
Спецификация выхода
Field питания ток
Maкс. 10A
Подключение
Кабель ввода/вывода, макс. AWG14
   Силовой field распределитель предназначен для изолирования различных field напряжений.
   Например, прежде чем Вы подсоедините 48 VDC или 110 VAC для цифровых модулей ввода-выводв (DIO) и потом 24 VDC для DIO модулей, Вам потребуется  field распределитель M-7002.

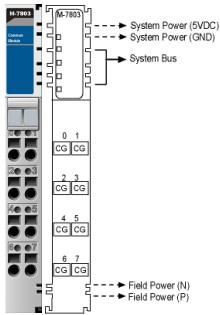

M-7803: Распределитель потенциалов, 8-канальный,
               Сигнал экранирования
Спецификация входа
Field питание
Сигнал экранирования
Спецификация выхода
Field питания ток
Maкс. 10A
Подключение
Кабель ввода/вывода, макс. AWG14

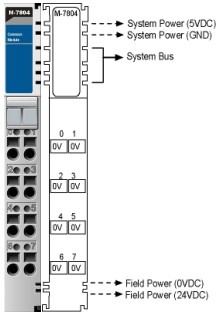

M-7804: Распределитель потенциалов, 8-канальный, 0 VDC
Спецификация входа
Field питание
0 VDC
Спецификация выхода
Field питания ток
Maкс. 10A
Подключение
Кабель ввода/вывода, макс. AWG14

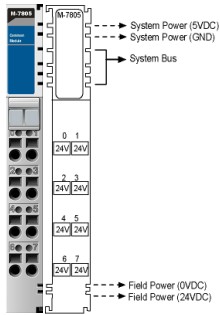

M-7805: Распределитель потенциалов, 8-канальный, 24 VDC
Спецификация входа
Field питание
24 VDC
Спецификация выхода
Field питания ток
Maкс. 10A
Подключение
Кабель ввода/вывода, макс. AWG14

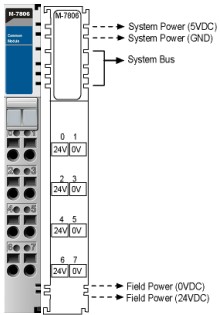

M-7806: Распределитель потенциалов, 4-канальный/24 VDC,
               4-канальный/0 VDC
Спецификация входа
Field питание
24 VDC/0 VDC
Спецификация выхода
Field питания ток
Maкс. 10A
Подключение
Кабель ввода/вывода, макс. AWG14
