ioLogik
4000, E4200 - cетевые сервера ввода/вывода
Температурные модули:
поддерживают RTD,
термопары |
|
|
|
2
аналоговых входа, RTD:PT100,
JPT100, RTB |
|
|
2
аналоговых входа, Термопара:
30 mV (1 µV/bit) , RTB |
|
|
*RTB:
Removable Terminal Block - съемный терминальный
блок
|
|
M-6200:

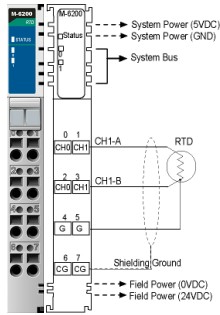

2 аналоговых входа, RTD:PT100,
JPT100, RTB |
|
Спецификация входа |
|
PT50, PT100, PT200, PT500, PT1000, JPT100, JPT200, JPT500, JPT1000, NI100, NI200, NI500, NI1000, NI120, CU10
Сопротивление 100 mohm/bit
Сопротивление 10 mohm/bit
Сопротивление 20 mohm/bit
|
|
|
16-бит
целое (2 е дополнение) |
|
|
|
|
+/-0.1%,
FSR @ 25°C
+/-0.3%, FSR @ 0°C, 60°C |
|
|
|
|
|
|
Выход
за пределы:
(если за пределами, data=Dx8000) |
|
Общая спецификация |
|
|
|
Ввод/вывод в логику:
1 kVDC гальваническая изоляция |
|
|
Кабель ввода/вывода, макс.AWG14 |
|
|
|
Таблица
преобразования
|
Сопротивление
100 mOhm
Сопротивление
|
0 Ohm |
500 Ohm |
1000 Ohm |
1500 Ohm |
Data (Hex) |
H0000 |
H1388 |
H2710 |
H3A98 |
Сенсор PT100
°C |
-200°C |
-100°C |
0°C |
200°C |
400°C |
640°C |
Data (Hex) |
HF830 |
HFC18 |
H0000 |
H07D0 |
H0FA0 |
H1900 |
Другие типы
сенсоров
Тип |
Градусы |
Отсчетов |
Разрешение |
Сопротивление
100 mOhm
|
от 1 до 2000 Ohm |
от 10 до 20000 |
100 mOhm / 1 отсчет |
Сопротивление
10 mOhm |
от
1 до 327 Ohm |
от
10 до 3270 |
10 mOhm / 1
отсчет |
Сопротивление
20 mOhm |
от 1 до 620 Ohm |
от 10 до 6200 |
20 mOhm / 1 отсчет |
PT50, 0.00385 PT100, 0.00385 PT200, 0.00386 PT500, 0.00385 |
от
200 до 850°C |
от
-2000 до 8500 |
0.1°C
или 0.1°F/ 1 отсчет |
PT1000, 0.00386 |
от -200 до 350°C |
от -2000 до 3500 |
JPT100, 0.003916 JPT200, 0.003916 JPT500, 0.003916 |
от
-200 до 640°C |
от
-2000 до 6400 |
JPT1000, 0.003916 |
от
-200 до 350°C |
от
-2000 до 3500 |
NI100, 0.00618 |
от -60 до 250°C |
от -600 до 2500 |
NI120, 0.00672 |
от
-80 до 250°C |
от
-800 до 2500 |
NI200, 0.00618
NI500, 0.00618 |
от -60 до 250°C |
от -600 до 2500 |
NI1000, 0.00618 |
от
-60 до 180°C |
от
-600 до 2500 |
CU10, 0.00427 |
от -200 до 260°C |
от -2000 до 2600 |
|
|
|
|
|
M-6201:

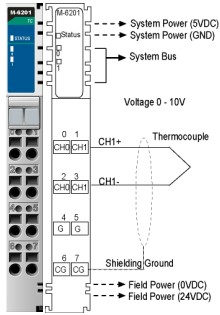

2 аналоговых входа, термопара:
30 mV (1 µV/bit) , RTB |
|
Спецификация входа |
|
Тип
J/K/T/E/R/S/B/N/L/U/C/D mV
Вход 10 µV/bit, 1 µV/bit, 2 µV/bit |
|
|
16-бит
целое (2 е дополнение) |
|
|
|
|
+/-0.1%, FSR
@ 25°C
+/-0.3%, FSR @ 0°C, 60°C |
|
|
|
|
|
|
Выход
за пределы:
(если за пределами, data=Dx8000) |
|
Общая спецификация |
|
|
|
Ввод/вывод в логику:
1 kVDC гальваническая изоляция |
|
|
Кабель ввода/вывода, макс.AWG14 |
|
|
|
Таблица
преобразования
|
Сенсор
тип B
°C |
0°C |
300°C |
900°C |
1800°C |
Data (Hex) |
H0000 |
H0BB8 |
H2328 |
H4650 |
Другие типы
сенсоров
Тип |
Градусы |
Эквивалент
mV |
Разрешение |
K |
от -200
до 12000°C |
от -6
до 54 mV |
0.1 ° C, ° F/ьит |
J |
от
-40 до 11000°C |
от
-8 до 69 mV |
T |
от -200
до 350°C |
от -6
до 20 mV |
B |
от
600 до 1700°C |
от
0 до 13 mV
|
R |
от
0 до 1600°C |
от 0
до 21 mV |
S |
от
0 до 1600°C |
от
0 до 18 mV
|
E |
от
-200 до 800°C |
от -9
до 76 mV |
N |
от
-200 до 1250°C |
от
-4 до 47 mV |
L |
от -150
до 850°C |
от -8
до 53 mV |
U |
от
-150 до 550°C |
от
-5 до 34 mV |
C |
от 100
до 2200°C |
от 0
до 37 mV |
D |
от 100
до 2300°C |
от 0
до 41 mV |
Напряжение
10 µV/бит |
|
|
10 µV/бит |
Напряжение
1 µV/бит |
|
|
1 µV/бит |
Напряжение
2 µV/бит |
|
|
2 µV/бит |
|
|
|
|
|
|
