ioLogik E2240
 Active Remote сетевой сервер ввода/вывода
 c 8 аналоговыми входами и 2 аналоговыми выходами




ОсобенностиСпецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос


  ioLogik E2240 Active Remote сетевой сервер ввода/вывода
Ethernet I/O Solutions for Data Acquisition and Control

ЖКИ дисплей - опциональное устройство

Подключите аналоговые входы и выходы к TCP/IP Ethernet сети
   MOXA ioLogik E2240 - Active Remote сервер ввода/вывода - разработан для системных интеграторов для дистанционного управления  устройствами с аналоговыми входами - выходами через TCP/IP и Ethernet сети. Такими устройствами могут быть измерители pH, удельной электропроводности, температуры, влажности, давления, потока и т.п. MOXA ioLogik E2240 поддерживает многочисленные Ethernet протоколы, как например, Modbus/TCP, SNMP, HTTP, TCP, и
UDPat 100 Mbps для высокоскоростного управления данными. Данные могут транслироваться на 10 управляющих компьютеров. По сравнению с традиционной field bus шиной и последовательным интерфейсом, Ethernet базирующийся сервер ввода-вывода более гибкое решение для дистанционного контроля и обмена данными в современной ИТ инфраструктуре.

Дисплейный комплект для простой локальной конфигурации и управления
   Наиболее часто серверы
ввода-вывода не могут быть сконфигурированы локально. Для этого необходим соединительный кабель, компьютер под управлением Windows, необходимо знать IP адрес  устройства и т.п. Простой MOXA ioLogik E2240 - дистанционный сервер ввода-вывода оснащен дополнительным ЖКИ комплектом, который может быть легко установлен в подобные сервера. С его помощью можно просмотреть и сконфигурировать сетевые установочные параметры MOXA ioLogik E2240, как например, IP адрес, сетевую маску, шлюз. Кроме того, можно считывать состояние параметров ввода-вывода. Простой ЖКИ комплект для MOXA ioLogik E2240 позволит выполнить установки очень просто и съекономить время и средства на эксплуатацию сервера ввода-вывода.

Независимая конфигурация мультифункциональных аналоговых входов и выходов
   Каждый аналоговый вход
MOXA ioLogik E2240 может быть сконфигурирован в токовую моду или в моду напряжения, они поддерживают от +/-150 mV до +/-10V при 16 битном разрешении.

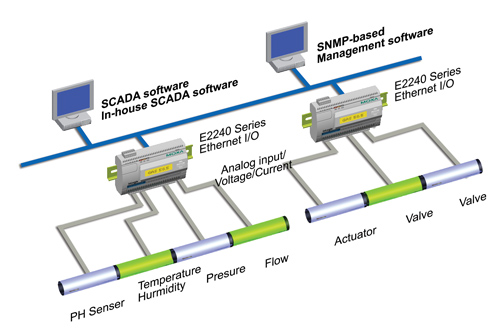

Применение


Подробнее об ioLogik E2240

 Особенности
 8 аналоговых входов для mV, напряжения, тока с автоопределением отключения проводов (от 4 до 20 mA)
 2  аналоговых выхода
 100 Mbps Ethernet с Modbus/TCP протоколос, подключение до 10 хостов
 Высокоскоростной активный обмен сообщениями ввода-вывода, до 10 хостов
 SNMP в I/O mapping для управляющей системы
 Простые библиотеки программ для VB, VC++, BCB
 Расширение ввода-вывода через RS-485

 Спецификации
Сеть
Ethernet 10/100 Mbps, RJ45
Защита Встроенная 1.5 KV magnetic isolation
Протоколы Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP (MIB для I/O и Network),
 HTTP, Active I/O Messaging, IP filtering
Последовательный интерфейс
Тип интерфейса RS-485 (2 проводный): Data+, Data-, GND
Защита 15 KV ESD всех сигналов
Паритет Нет
Биты данных 8
Стоп биты 1
Контроль потока Нет
Скорость от 110 bps до 115 Kbps
Протокол Modbus/RTU
Питание
Входное 24 VDC номинальное, от 12 до 48 VDC
Потребление 282 mA @ 24 VDC
Field питание 24 VDC номинальное, до 36 VDC
Механические
Кабель ввод-вывод до 14 AWG
Окружающая среда
Рабочая температура от -10 до 60°C , от 5 до 95% RH
Хранение от -20 до 85°C, от 5 до 95% RH
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
Аналоговые входы
Вход 8 каналов, 16 бит разрешение
Уровень входа +/-150 mV, +/-500 mV, +/-5 V, +/-10 V, от 0 до 20 mA, от 4 до 20 mA
Точность +/- 0.1%, FSR @ 25C, +/- 0.3%, FSR @ 0, 60ºC
Оптическая изоляция 3K VDC
Входное сопротивление 900K Ohm
Нагрузочные резисторы 125 Ohm
Аналоговые выходы
Выход 2, с 12 битным разрешением
Уровень выхода  от 0 до 10V, от 4 до 20 mA
Формат данных 16 битное целое (2's complement)
Точность +/- 0.1%, FSR @ 25C, +/- 0.3%, FSR @ 0, 60ºC
CMR @ 50/60 Hz 95 dB min.
Перенапряжение с постоянно перенапряжением импульса от  -40 до 55V
Дрейф нуля +/- 9μV/ºC
Дрейф диапазона +/- 25 ppm/ºC
Нагрузка  < 250 Ohm
Оптическая изоляция 2 KV rms, 2.25K VDC
Сертификаты
EMI FCC Part 15, CISPR (EN55022) Class A
EMS IEC61000-4-2 (ESD), level 2/3
IEC61000-4-3 (RS), level 2
IEC61000-4-4 (EFT), level 2
IEC61000-4-5 (Surge), level 3
IEC61000-4-6 (CS), level 2
IEC61000-4-8 (PM), level 1
IEC61000-4-11 (Dip)
Safety UL 508 (pending)
 Информация для заказа
ioLogik E2240 Ethernet сервер ввода-вывода с 8 аналоговыми каналами входа и  2 аналоговыми каналами выхода
LDP1602  ЖКИ комплект 16 x 2 текст и 5 кнопок
