Сервера доступа для устройств с последовательным
интерфейсом Serial- Ethernet:
MiiNePort E1
Модуль-сервер доступа Serial-Ethernet 10/100 Mbps
(TTL, RJ-45)
|
|
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос |
| MOXA
MiiNePort E1 |
 |
Новый MOXA MiiNePort E1 (Network Enabler) - модуль-сервер доступа Serial-Ethernet второго поколения -
обеспечивает очень простое подключение устройств с последовательным интерфейсом (TTL) к 10/100M Ethernet (RJ-45)
сети.
MOXA MiiNePort E1 обеспечивает скорость до 921.6 Kbps по последовательному порту и
поддерживает большое число операционных мод: TCP Server, TCP Client, UDP, Real COM mode, Modem Mode, RFC2217.
MOXA MiiNePort E1 имеет очень компактный размер - 33.9 x 16.25 x 13.5 мм
- практически соизмеримый с размером RJ-45 соединителя и экстремально низкое потребление (600 mW @ 3.3 VDC),
что позволяет легко интегрировать его в различные устройства с последовательным интерфейсом для придания им свойства Ethernet-ready - быть
готовыми к подключению в 10/100 M Ethernet сети.
|
MOXA MiiNe - второе поколение serial-в-Ethernet решений
MOXA MiiNePort E1 - первый в мире модуль-сервер устройств с последовательным
интерфейсом, имеющий самое малое потребление среди аналогичных устройств. MiiNe
имеет следующие особенности::
- Разработан для одно и двухпортовых serial-в-Ethernet применений
- Использует 32-bit ARM процессор
- Использует собственную технологию MOXA UART
- Имеет встроенную 2 MB Flash и 4 MB SDRAM память.
NetEz технология
NetEz технология MOXA предоставляет эффективные средства для интеграции устройств с последовательным
интерфейсом в Ethernet:
- SCM: Serial Command Mode (SCM) в MOXA MiiNePort E1 позволяет
легко конфигурировать как сетевые так и Serial установки для устройства.
- AutoCFG:
Поддержка AutoCFG для MOXA
MiiNePort E1, позволяет использовать DHCP server или AutoIP установки автоматически
для конфигурации сетевых параметров устройств в подсети. AutoCFG позволяет
без значительных усилий устанавливать сетевые параметры при использовании большого числа устройств.
- MOXA MiiNePort E1
поддерживает функцию Multi-Channel Serial Communication (MCSC) для придания устройствам
свойств многоканального функционирования (multi-channel functionality).
Технология MOXA NetEz обеспечивает MOXA MiiNePort E1 самыми передовыми функциями и
придает этому устройству все необходимые возможности для очень простой интеграции в устройства пользователей.
|
|
Подробнее о MiiNePort E1 (Внешний вид, размеры) ->>
|
| Особенности |
-
Serial (TTL) в 10/100M Ethernet (RJ-45) модуль-сервер доступа
для построения сетевых приложений
- Компактный размер (33.9 x 16.25 x 13.5 мм) - практически соизмеримый с размером RJ-45
- Экстремально низкое потребление (600 mW @ 3.3 VDC)
- 3 GPIO для цифровых сигналов ввода-вывода
- Операционные моды: TCP Server, TCP Client, UDP, Real COM mode, Modem Mode, RFC2217
- Простая конфигурация с использованием Web Console, Serial Console (Serial Command Mode),
Telnet Console, Windows Utility.
|
| Спецификации |
| ¤
Система |
| Процессор |
32-bit ARM 7 Core |
| RAM |
4 MB
встроено |
| Flash |
2 MB
встроено |
| ¤
Ethernet |
| Портов |
1 |
| Скорость |
10/100
Mbps, auto MDI/MDIX |
| Соединитель |
RJ-45 |
| Magnetic Isolation
Protection |
1.5 KV
встроенная |
| Светодиодная
индикация |
10BASE-T & 100BASE-TX Link Activity, Fault/In-Use |
| ¤
Последовательный интерфейс |
| Портов |
1 |
| Стандарт |
TTL |
| Бит данных |
5, 6, 7, 8 |
| Стоп бит |
1,
1.5, 2 |
| Четность |
None,
Even, Odd, Space, Mark |
| Контроль потока |
RTS/CTS,
XON/XOFF |
| Скорость |
MiiNePort E1:
от 50 bps до 230.4 Kbps
MiiNePort E1-H: от 50 bps до 921.6 Kbps |
| Сигналы |
TTL:
TxD, RxD, RTS, CTS, RST (reset circuit), GND |
| ¤
Ввод-вывод |
| GPIO |
:3
программируемых (1 DO, 1 DI, 1 DI/O) |
| ¤
Программное обеспечение |
| Протоколы |
ICMP,
ARP, IP, TCP, UDP, DHCP, HTTP, SNMP V1/V2c, SMTP, TFTP, Auto IP, Telnet, BOOTP |
| Опции
конфигурации |
Web Console, Serial Console
(Serial Command Mode), Telnet Console, Windows Utility |
| Драйверная
поддержка |
Windows Real COM driver (for Windows 95, 98,
ME, NT, 2000, XP x86/x64, 2003 x86/x64, Vista x86/x64, 2008 x86/x64), Linux Real TTY driver (for 2.4.x, 2.6.x), Fixed TTY driver
(for SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i) |
| Операционные
моды |
TCP Server, TCP Client, UDP, Real COM
mode, Modem Mode, RFC2217 |
| ¤
Окружающая среда |
| Рабочая
температура |
от
0 до 55°C - стандартные модели,
от -40 до 75°C
модели с расширенным температурным диапазоном
(с индексом "T")
|
| Относительная
влажность |
от
5 до 95% RH |
| Температура
хранения |
от -20 до 70°C |
| ¤
Питание |
| Входное |
3.3 VDC (±5%)
|
| Потребление |
181 mA @ 3.3 VDC
max. |
| ¤
Размеры |
| Модуль |
33.9 x 16.25 x 13.5
мм |
| ¤
Сертификаты |
| EMC: |
• Radiated & conducted emissions: Complies with Class B limits
of EN 55022:1998
• Direct & Indirect ESD: Complies with EN55024:1998
• Electrical Fast Transient/Burst Immunity: Complies with EN55024:1998
• Power Frequency Magnetic Field Immunity: Complies with EN55024:1998 |
| Shock: |
500 g's for non-operational shock |
| Vibration: |
20 g's for non-operational vibration |
| |
|
|
Информация для заказа |
| MiiNePort E1 |
Модуль-сервер доступа Serial-Ethernet 10/100BaseT(x),
TTL, RJ-45, рабочая температура от 0 до 55°C |
| MiiNePort E1-T: |
Модуль-сервер доступа Serial-Ethernet 10/100BaseT(x),
TTL, RJ-45, рабочая температура от -40 до 75°C |
| MiiNePort E1-H |
Модуль-сервер доступа Serial-Ethernet 10/100BaseT(x),
TTL, RJ-45, скорость от 50 bps
до 921.6 Kbps, рабочая температура от 0 до 55°C |
| MiiNePort
E1-H-T: |
Модуль-сервер доступа Serial-Ethernet 10/100BaseT(x),
TTL, RJ-45, скорость от 50 bps до 921.6 Kbps,
рабочая температура от -40 до 75°C |
| ¤
Опционально: |

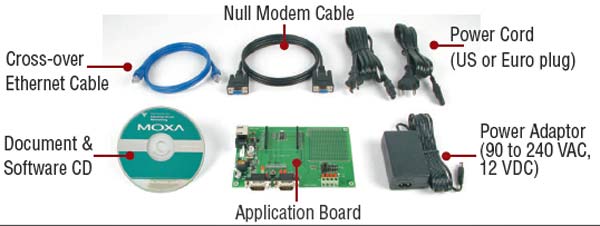

| MiiNePort E1-ST |
Starter kit
для MiiNePort E1:
- MiiNePort E1-ST плата
- источник питания
- 2 кабеля питания
- Null modem кабель
- Cross-over Ethernet кабель
- Document and Software CD
- Quick Installation Guide |
 |
|
