Сервера доступа для устройств с последовательным
интерфейсом Serial - Ethernet:

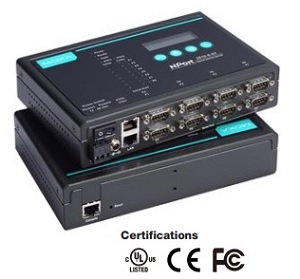

Серия NPort 5600-8-DT
8-портовые настольные асинхронные сервера RS-232/422/485 в Ethernet
 |
8-портовые
настольные асинхронные сервера RS-232/422/485 в Ethernet
|
 |
|
|
Серия NPort 5660-DT-8
обеспечивает удобный и простой
путь подключения до 8 устройств с последовательным интерфейсом RS-232/422/485 к Ethernet
сетям для построения индустриальных
сетей управления. Эти устройства
защитят ваши инвестиции в аппаратную
часть и обеспечат будущую возможность
сетевой масштабируемости. Вы сможете также
централизовать управление
последовательными устройствами и
осуществлять управление через сеть.
Применение NPort 5660-DT-8 оправдано,
когда невозможен монтаж их в 19"
шкафах- они имеют габариты меньшие,
чем ранее выпускаемые МОХА сервера
устройств. |
|
Удобный дизайн для RS-485 приложений
NPort 5650-8-DT поддерживает 1 KΩ и 150 KΩ
нагрузочные резисторы и 120Ω терминирующие
резисторы. В некоторых критических средах
терминирующие резисторы необходимы для
предохранения отражения последовательных сигналов. При использовании
терминирующих резисторов, также важно правильно
устанавливать 1 KΩ или 150 KΩ
резисторы для предотвращения искажения
электрических сигналов. Наличие
необходимых резисторов обеспечивает NPort 5650-8-DT
согласование для каждого из
последовательных портов.

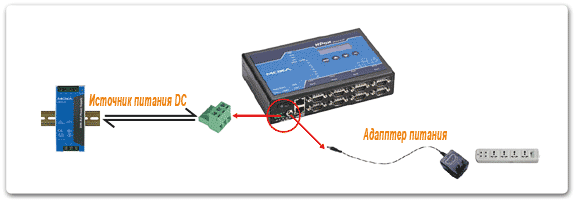

Удобные ввод
питания
NPort
5650-8-DT поддерживает терминальный блок так и
специальный разъем для удобства
подключения питания, использования и
большей гибкости. Пользователи могут
подключить устройство через терминальный
блок непосредственно к источнику DC или
использовать специальный разъем для
подключения к сети переменного напряжения
через адаптер питания.
Подробнее
о NPort 5660-DT-8 >>>
|
|
|
Особенности |
|
|
|
 |
ЖКИ человеко-машинный интерфейс |
|
Поддержка
10 Mbps и 100 Mbps Ethernet |
|
Поддержка
TCP Server, TCP Client, UDP и Real COM мод |
|
Обеспечивают
сетевое подключение и делают
устройства с последовательным
интерфейсом Internet ready |
|
15
KV ESD защита всех сигналов |
|
|
Поддержка
web и telnet консолей |
|
Поддержка SNMP MIB-II для сетевого управления. |
|
|
|
|
|
Спецификации |
|
|
 Сеть |
| Ethernet |
2
x 10/100
Mbps, RJ45 |
| Защита |
Встроенная 1.5 KV magnetic
isolation |
| Последовательный
интерфейс NPort 5610-8-DT |
| Тип интерфейса |
RS-232
RJ45 |
| Количество портов |
8 |
| Тип
портов |
RJ45 (8-pin)
или DB9 (male) |
| Сигналы |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
|
| Последовательный
интерфейс NPort
5650-8-DT |
| Тип интерфейса |
RS-232/422/485 |
| Количество портов |
8 |
| Тип
портов |
RJ45 (8-pin)
или DB9 (male)
|
| Сигналы |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422:
Tx+, Tx-, Rx+, Rx-, GND
4 проводным
RS-485: Tx+, Tx-, Rx+, Rx-, GND
2 проводным
RS-485:Data+, Data-, GND
|
| Изоляция |
2
KV (NPort 5650I-8-DT)
|
| Защита |
15 KV ESD
для всех сигналов |
| RS-485 Data Direction |
Automatic Data Direction Control
(ADDC™) патентованная
технология МОХА |
| Программное
обеспечение |
| Протоколы |
ICMP,
IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP,
SNTP, Rtelnet, ARP,
RFC2217 |
| Утилиты |
NPort
Administrator for Windows |
| Драйверная
поддержка |
Windows Real COM:
Windows
95/98/ME/NT/2000, WindowsXP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows
2008 R2/2012/2012 R2/2016/2019 (x64),
Windows Embedded CE 5.0/6.0, Windows XP
Embedded
Fixed TTY Drivers:
macOS 10.12,
macOS 10.13, macOS 10.14, macOS 10.15, SCO
UNIX, SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX
11i, Mac OS X
Linux Real TTY Drivers:
Kernel versions:
2.4.x, 2.6.x, 3.x, 4.x, and 5.x |
| Конфигурация |
Web
browser, telnet консоль или
NPort Administrator |
| Коммуникационные
параметры |
| Четность |
None,
Even, Odd, Space, Mark |
| Бит данных |
5, 6, 7, 8 |
| Стоп бит |
1, 1.5, 2 |
| Контроль потока |
RTS/CTS,
XON/XOFF, DSR/DTR (только для
RS-232) |
| Скорость |
от 50 bps до
921.6 Kbps |
| Расширенные
функции |
| |
Человеко-машинный
интерфейс - ЖКИ и кнопки управления
Buzzer
Часы реального времени - Real Time Clock
Таймер - сторож - Watch Dog Timer |
| Питание
и окружающая среда |
| Рабочая
температура |
от
0 до 55°C |
| Относительная
влажность |
от
5 до 95% RH |
| Температура
хранения |
от
-20 до 70°C |
| Материал |
сталь
0,8 мм |
| Размеры |
197
x 135.5 x 44 mm (без "ушей")
229 x 135.5 x 46 mm
(с "ушами")
197 x 135.5 x 53 mm (с DIN-Rail
китом)
|
| Сертификаты |
CE:
EN55022 Class A/EN 55024
FCC: FCC Part 15 Subpart B Class A
UL: UL60950-1
TÜV: EN60950-1 |
| Питание |
от
12 до 48 VDC |
| Вес |
NPort
5610-8-DT: 1.76 kg
NPort 5610-8-DT-J: 1.17
kg
NPort 5650-8-DT: 1.77
kg
NPort 5650I-8-DT:
1.85 kg
NPort 5650-8-DT-J: 1.71
kg |
| Потребление
|
NPort
5610-8-DT: 621 mA при 12V, 140 mA при 48V
NPort 5610-8-DT-J: 621 mA
при 12V, 140 mA при 48V
NPort 5650-8-DT: 580 mA
при 12V, 156 mA при 48V
NPort 5650I-8-DT: 1066 mA
при 12V, 200 mA при 48V
NPort 5650-8-DT-J: 580 mA
при 12V, 156 mA при 48V
|
| Сертификаты
|
CE: EN55022 Class
A/EN55024
FCC: FCC Part 15 Subpart B, Class A
UL: UL60950-1
TÜV: EN60950-1
|
|
Информация
для заказа |
|
|
|
| NPort 5610-8-DT
|
8-портовый
RS-232 сервер устройств, DB9
соединитель, настольная
модель
|
| NPort
5610-8-DT-J
|
8-портовый
RS-232 сервер устройств, RJ45
соединитель, настольная
модель
|
|
NPort 5650-8-DT |
8-портовый
RS-232/422/485 сервер устройств,
12-48 VDC, настольная модель
|
|
NPort
5650I-8-DT
|
8-портовый
RS-232/422/485 сервер устройств,
DB9 соединитель,
12-48 VDC, 2 KV isolation, настольная
модель
|
|
NPort
5650-8-DT-J
|
8-портовый
RS-232/422/485 сервер устройств,
RJ45 соединитель,
12-48 VDC, настольная
модель
|
|
Также поставляется
|
- Quick Installation Guide
- NPort документация и
программное обеспечение на CD-ROM
- Кабель питания (для
моделей использующих питание от сети
переменного напряжения)
- адаптер питания и
DIN-Rail Kit
|
| Дополнительные
принадлежности
|
| CBL-RJ45M9-150 |
RJ45 8-pin в DB9 Male кабель, 150 cm
|
| CBL-RJ45F9-150 |
RJ45
8-pin в DB9 Female кабель, 150 cm
|
| CBL-RJ45M25-150 |
RJ45
8-pin в DB25 Male кабель, 150 cm
|
| CBL-RJ45F25-150 |
RJ45
8-pin в DB25 Female кабель, 150 cm
|
| DK-35A |
DIN-Rail
Kit (35 mm)
|
| NP21101 |
DB25(M)
в DB9(F) RS-232 кабель, 30 cm
|
|
|
|
|
|
