Сервера доступа для устройств с последовательным
интерфейсом Serial - Ethernet:

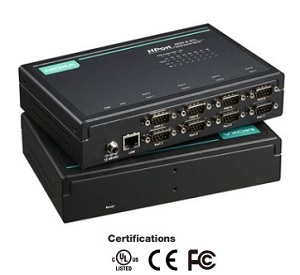

Серия NPort 5600-8-DT Lite
8-портовые настольные асинхронные сервера RS-232/422/485 в Ethernet
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
|
8-портовые настольные асинхронные сервера RS-232/422/485 в Ethernet |
|
|
|
Серия NPort 5600-8-DTL обеспечивает удобный и простой путь подключения до 8 устройств с последовательным интерфейсом RS-232/422/485 к Ethernet
сетям для построения индустриальных сетей управления. Эти устройства защитят ваши инвестиции в аппаратную часть и обеспечат будущую возможность
сетевой масштабируемости. Вы сможете также централизовать управление последовательными устройствами и осуществлять управление через сеть.
Применение NPort 5600-8-DTL оправдано, когда невозможен монтаж их в 19" шкафах - они имеют габариты меньшие, чем ранее выпускаемые МОХА сервера устройств. |
Удобный дизайн для RS-485 приложений
NPort 5650-8-DTL поддерживает 1 KΩ и 150 KΩ
нагрузочные резисторы и 120Ω терминирующие резисторы. В некоторых критических средах терминирующие резисторы необходимы для
предохранения отражения последовательных сигналов. При использовании терминирующих резисторов, также важно правильно устанавливать 1 KΩ или 150 KΩ
резисторы для предотвращения искажения электрических сигналов. Наличие необходимых резисторов обеспечивает NPort 5650-8-DTL
согласование для каждого из последовательных портов.
Светодиодные индикаторы для облегчения обслуживания
Индикаторы System, Serial Tx/Rx и Ethernet (светодиод Ethernet расположен на RJ45 разъеме) обеспечивают отличный инструмент для основных задач технического обслуживания и
помогают инженерам анализировать возникающие проблемыи. Светодиоды NPort ® 5600 не только показывают текущее системы и локальной сети, но и
помогают контролировать состояние подключенных последовательных устройств.
Подробнее о NPort 5600-8-DTL
>>>
|
|
|
Особенности |
|
|
|
|
Светодиодная индикация System, Serial Tx/Rx и Ethernet |
|
Поддержка 10 Mbps и 100 Mbps Ethernet |
|
Поддержка TCP Server, TCP Client, UDP и Real COM мод |
|
Компактный дизайн при RS-232/422/485 портах |
|
15 KV ESD защита всех сигналов |
|
|
Поддержка web и telnet консолей |
|
Поддержка SNMP MIB-II для сетевого управления. |
|
| |
|
Спецификации |
|
|
Сеть |
Ethernet |
1 x 10/100 Mbps auto MDI/MDIX, RJ45 |
Защита |
Встроенная 1.5 KV magnetic isolation |
Последовательный интерфейс NPort 5610-8-DTL |
Тип интерфейса |
RS-232 |
Количество портов |
8 |
Тип
портов |
DB9 (male) |
Сигналы |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
|
Последовательный
интерфейс NPort
5650-8-DTL, 5650I-8-DTL |
Тип интерфейса |
RS-232/422/485 |
Количество портов |
8 |
Тип портов |
DB9 (male) |
Сигналы |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD RS-422: Tx+, Tx-, Rx+, Rx-, GND 4 проводным RS-485: Tx+, Tx-, Rx+, Rx-, GND 2 проводным RS-485:Data+, Data-, GND |
Изоляция |
2
KV (NPort 5650I-8-DTL) |
Защита |
15 KV ESD
для всех сигналов |
RS-485 Data Direction |
Automatic Data Direction Control
(ADDC™) патентованная технология МОХА |
Контроль
потока |
Automatic Data Direction Control
(ADDC™) патентованная технология МОХА |
Коммуникационные параметры |
Четность |
None, Even, Odd, Space, Mark |
Бит данных |
5, 6, 7, 8 |
Стоп бит |
1, 1.5, 2 |
Контроль потока |
RTS/CTS, XON/XOFF, DSR/DTR (только для RS-232) |
Скорость |
от 50 bps до 921.6 Kbps |
Программное
обеспечение |
Протоколы |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217 |
Утилиты |
NPort
Administrator |
Windows
Real COM драйвера |
Windows
95/98/ME/NT/2000, WindowsXP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows
2008 R2/2012/2012 R2/2016/2019 (x64),
Windows Embedded CE 5.0/6.0, Windows XP
Embedded |
Fixed
TTY драйвера |
macOS 10.12,
macOS 10.13, macOS 10.14, macOS 10.15, SCO
UNIX, SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX
11i, Mac OS X |
Linux
Real TTY драйвера |
Kernel versions:
2.4.x, 2.6.x, 3.x, 4.x, and 5.x |
Конфигурация |
Web
browser, telnet консоль или
NPort Administrator |
Расширенные
функции |
|
Часы реального времени - Real Time Clock
Таймер - сторож - Watch Dog Timer |
Окружающая
среда |
Рабочая
температура |
от
0 до 60°C стандартные модели
от -40 до 75°C - с индексом"Т" |
Относительная
влажность |
от
5 до 95% RH |
Температура
хранения |
от
-40 до 85°C |
Механические |
Материал |
сталь,
IP30 |
Размеры |
197 x 44 x
125 mm (без "ушей")
229 x 46 x 125 mm
(с "ушами")
197 x 53 x 125 mm (с DIN-Rail
китом) |
Вес |
NPort
5610-8-DTL: 1760 г
NPort 5650-8-DTL: 1770 г
NPort 5650I-8-DTL: 1850 г |
Питание |
Питание |
от
12 до 48 VDC |
Потребление
|
NPort
5610-8-DTL: 340 mA @ 12 V, 180 mA @ 24 V, 110 mA @ 48
V
NPort 5650-8-DTL: 470 mA @ 12
V, 250 mA @ 24 V, 140 mA @ 48 V
NPort 5650I-8-DTL: 740 mA @ 12
V, 370 mA @ 24 V, 220 mA @ 48 V
|
Сетификаты |
Safety |
UL 60950-1, EN 60950-1 |
EMC |
CE, FCC |
EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
EMS |
EN 55024 |
|
Информация
для заказа |
|
|
|
NPort 5610-8-DTL
|
8-портовый
RS-232 сервер устройств, DB9
соединитель, настольная
модель, рабочая
температура от 0 до 60°C
|
NPort
5650-8-DTL
|
8-портовый
RS-232/422/485 сервер устройств,
DB9 соединитель, настольная
модель, рабочая
температура от 0 до 60°C
|
NPort
5650I-8-DTL
|
8-портовый
RRS-232/422/485
сервер устройств,
2 KV isolation, DB9 соединитель,
настольная модель, рабочая
температура от 0 до 60°C
|
NPort 5610-8-DTL-T
|
8-портовый
RS-232 сервер устройств, DB9 соединитель, настольная модель, рабочая температура от -40 до 75°C
|
NPort
5650-8-DTL-T
|
8-портовый
RS-232/422/485 сервер устройств,
DB9 соединитель, настольная
модель, рабочая температура от -40 до 75°C
|
NPort
5650I-8-DTL-T
|
8-портовый
RRS-232/422/485 сервер устройств, 2 KV
isolation, DB9
соединитель, настольная
модель, рабочая температура от -40 до 75°C
|
Дополнительные
принадлежности
|
CBL-RJ45M9-150 |
RJ45 8-pin в DB9 Male кабель, 150 cm
|
CBL-RJ45F9-150 |
RJ45
8-pin в DB9 Female кабель, 150 cm
|
CBL-RJ45M25-150 |
RJ45
8-pin в DB25 Male кабель, 150 cm
|
CBL-RJ45F25-150 |
RJ45
8-pin в DB25 Female кабель, 150 cm
|
DK-35A |
DIN-Rail
Kit (35 mm)
|
NP21101 |
DB25(M)
в DB9(F) RS-232 кабель, 30 cm
|
|
|
|
|
|
