Комбинированный 5 портовый Ethernet коммутатор и 4 портовый RS-232/422/485 сервер
|
Комбинированный
Ethernet коммутатор и RS-232/422/485 сервер |
|
|
|
|
Серия MOXA NPort® S8000 -
объединяет в себе индустриальный
сервер для устройств с последовательным интерфейсом (RS-232/422/485) и управляемый Ethernet коммутатор.
MOXA NPort® S8455I-MM-SC имеет 2 оптических и 3 "медных" Ethernet порта, а так же 4 RS-232/422/485 порта в
одном устройстве, что позволяет снизить общее потребление, занимаемую ими площадь и как итог - общую стоимость проекта.
|
Поддержка всех функций серверов серии MOXA NPort® 5000
MOXA NPort® S8455I-MM-SC поддерживает все функции серверов серии MOXA NPort® 5000, что позволяет
подключить в Ethernet сеть до 4 устройств с последовательным интерфейсом через 5, имеющихся в базовой конфигурации, Ethernet
портов. Передача данных между последовательным и Ethernet интерфейсами - двунаправленная.
Полнофункциональный управляемый Ethernet коммутатор
MOXA NPort® S8455I-MM-SC - полнофункциональный управляемый Ethernet коммутатор, который поддерживает QoS, IGMP-snooping
/ GMRP, VLAN, Port Trunking, SNMPv1/v2c/v3 и IEEE 802.1X, что позволяет использовать его в индустриальных применениях. Кроме того, как Ethernet коммутатор он поддерживает сетевое
резервирование индустриальной сети по технологии MOXA Turbo Ring® (с временем восстановления < 20 ms) или RSTP/STP (IEEE 802.1w/D).

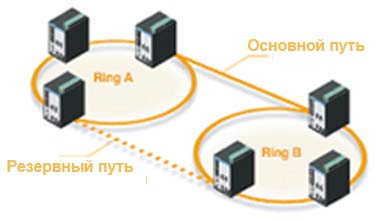

Объединение
нескольких Турбо-колец для распределенных систем
В некоторых приложениях необходимо объединить территориально разнесенные устройства в одну большую управляющую сеть.
MOXA NPort® S8455I-MM-SC поддерживает функцию объединения Турбо-колец при которой устройства, принадлежащие разнесенным локальным
кольцам могут быть объединены в единую Ethernet сеть без необходимости создания каких-либо дополнительных управляющих линий.
Индустриальный проект и защита
1. Безопасность - UL508
Для удовлетворения требованиям приложений, работающих в критических условиях,
MOXA NPort® S8455I-MM-SC сертифицирован по стандарту UL 508. Стандарт UL 508 описывает требования безопасности к
оборудованию, работающему в индустриальном окружении.
2. 3 типа защиты
MOXA NPort® S8455I-MM-SC имеет защиту (surge protector) по питанию, Ethernet и последовательным интерфейсам.
3. Level 4 ESD
MOXA NPort® S8455I-MM-SC поддерживает 8/15 KV, ESD protection для предохранения устройства от статического электричества.
4. 2 KV Serial Isolation
Каждый последовательный порт MOXA NPort® S8455I-MM-SC защищен 2 KV isolation защитой, предохраняющей устройство
от возможной разности потенциалов между "нулями" различных сетевых устройств.
Подробнее (размеры, разъемы) ->>
|
|
|
Особенности |
|
|
|
|
4-портовый RS-232/422/RS-485 сервер устройств с последовательным интерфейсом
• Поддержка Serial QoS для конфигурирования приоритета передачи последовательных данных
• 2 KV (DC) isolation protection по каждому из портов
• Согласующие резисторы (pull high/low) для RS-485 портов |
|
5-портовый управляемый Ethernet коммутатор
• Два оптических и три "медных" Ethernet порта
• Ethernet резервирование с технологией Turbo Ring® (время восстановления < 20 ms) или поддержка RSTP/STP (IEEE 802.1w/D)
• Поддержка QoS, IGMP-snooping / GMRP, VLAN, LACP, SNMPv1/v2c/v3, RMON
• Surge protection по питанию, Ethernet и последовательным интерфейсам. |
|
| |
|
Спецификации |
|
|
Сервер
последовательных устройств |
• Последовательный интерфейс |
Тип интерфейса |
RS-232/422/485 |
Количество портов |
4 |
Тип портов |
DB9 male |
Защита
последовательного интерфейса |
15 KV ESD protection
для всех сигналов 2 KV isolation protection |
RS-485
контроль потока |
ADDC® (automatic data direction control) |
• Сигналы последовательного интерфейса |
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2w |
Data+, Data-, GND |
• Коммуникационные параметры |
Четность |
None,
Even, Odd, Space, Mark |
Бит данных |
5, 6, 7, 8 |
Стоп бит |
1, 1.5, 2 |
Контроль потока |
RTS/CTS
и XON/XOFF |
Скорость |
от 50 bps до
921.6 Kbps |
Ethernet
коммутатор |
• Технология |
Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk with LACP |
Протоколы |
IGMPv1/v2
device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82,
BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, TCP, IP, UDP |
MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB,
RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль потока |
IEEE 802.3x flow control, back pressure |
• Свойства коммутатора |
Приоритетных запросов |
4 |
IGMP групп |
256 |
Макс. число доступных VLAN |
64 |
Идентификаторы VLAN |
VID - от 1 до 4094 |
• Интерфейсы "медные" |
RJ45 порт |
10/100BaseT(X) автоопределение скорости |
Переключатели |
Turbo Ring, Master, Coupler, Reserve |
• Оптические порты |
Тип |
Multi mode |
Расстояние |
от 0 до 2 km, 1300 nm (62,5/125 μm, 500 MHz*km) |
Min. TX выход |
-20 dBm |
Max. TX выход |
-14 dBm |
Чувствительность |
от -34 до -30 dBm
(Multi mode) |
Общие
характеристики |
Консольный
порт |
RS-232 (8-pin RJ45) |
Контакты аварии |
Два релейных выхода с мах нагрузкой 1A @ 24 VDC |
• Программное обеспечение |
Моды |
Real COM, TCP Server, TCP Client, UDP, RFC2217 |
Управление |
SNMP MIB-II |
IP Routing |
Static, RIP-I, RIP-II |
Конфигурация |
Web
Console, Telnet Console, Serial Console, Windows Search Utility |
Windows
драйвера |
Windows 95, 98, ME, NT, 2000, XP x86/x64, 2003 x86/x64, Vista x86/x64, 2008 x86/x64, Embedded CE 5.0/6.0, XP Embedded |
Fixed TTY
драйвера |
SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i |
• Физические
характеристики |
Материал |
металл |
Вес |
995
г |
Размеры |
73.1 x 134 x 105
мм |
• Окружающая среда |
Рабочая
температура |
от
0 до 60°C |
Относительная
влажность |
от
5 до 95% RH |
Температура
хранения |
от
-40 до 85°C |
• Питание |
Питание |
от
12 до 48 VDC |
Потребление |
935mA @ 12 V, 470 mA @ 24 V |
• Сертификаты |
Safety |
UL-508 |
EMC |
FCC Class A, CE Class A |
EMS |
IEC 61000-4-2, Level 4 (ESD)
IEC 61000-4-4, Level 4 (EFT)
IEC 61000-4-5 for serial port, Level 1 (Surge)
IEC 61000-4-5 for Power Line, Level 3 (Surge)
IEC 61000-4-5 for LAN port, Level 2 (Surge) |
• Дополнительно |
Средства
предупреждения |
Звуковой
излучатель и RTC (real-time clock) |
Триггер
перезагрузки |
Встроенный
WDT (watchdog timer) |
|
Информация для заказа |
|
|
|
NPort
S8455I-SS-SC |
Комбинированный 5 портовый Ethernet коммутатор
(2 single-mode 100BaseFX порта, SC соединитель и 3 10/100BaseT(X) порта) и 4 портовый RS-232/422/485 сервер с 2 KV
isolation, рабочая температура от 0 до
60°C |
NPort S8455I-MM-SC |
Комбинированный 5 портовый Ethernet коммутатор
(2 multi mode 100BaseFX порта, SC соединитель и 3 10/100BaseT(X) порта) и 4 портовый RS-232/422/485 сервер с 2 KV
isolation, рабочая температура от 0 до
60°C |
NPort
S8455I-SS-SC-T |
Комбинированный 5 портовый Ethernet коммутатор
(2 single-mode 100BaseFX порта, SC соединитель и 3 10/100BaseT(X) порта) и 4 портовый RS-232/422/485 сервер с 2 KV
isolation, рабочая температура от -40
до 75°C |
NPort S8455I-MM-SC-T |
Комбинированный 5 портовый Ethernet коммутатор
(2 multi mode 100BaseFX порта, SC соединитель и 3 10/100BaseT(X) порта) и 4 портовый RS-232/422/485 сервер с 2 KV
isolation, рабочая температура от -40
до 75°C |
|
| | |
|
