Сервера доступа для устройств с последовательным интерфейсом
Serial - Ethernet
|

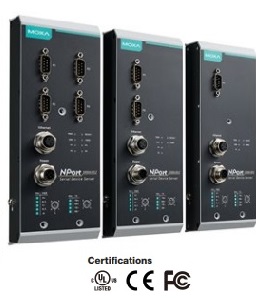

Серии NPort 5150AI-M12 / 5250AI-M12 / 5450AI-M12
EN 50155 совместимые, 1, 2 и 4-портовые асинхронные сервера RS-232/422/485 в Ethernet |
|
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
|
| |
 |
EN
50155 совместимые, 1, 2 и 4-портовые сервера RS-232/422/485 в
Ethernet |
 |
|
|
 |
Серия асинхронных серверов MOXA NPort 5000AI-M12 спроектирована так, чтобы устройства с последовательным интерфейсом, подключенные к ним стали сетевыми и были доступны из любой точки сети. Серия серверов устройств MOXA NPort 5000AI-M12 имеет ультратонкий корпус повышенной прочности, соответствует стандарту EN 50121-4 и основным разделам EN 50155, имеет широкий диапазон рабочих температур, защиту от импульсных помех и вибрации, что позволяет использовать ее на подвижном составе и в транспортной автоматизации - в условиях тряски и вибраций, а так же изменяющихся температур. |
Простая 3-х шаговая веб-конфигурация
MOXA NPort 5000AI-M12 имеют простой и удобный пользовательский веб-интерфейс для настройки. С помощью веб консоли MOXA NPort 5000AI-M12 за 3 простых шага и время менее 30 секунд может быть осуществлена настройка устройства в Serial-в-Ethernet применении. Использование веб-интерфейс экономит время и усилия на развертывание приложения.
Простое устранение неисправностей
Сервера устройства MOXA 5000AI-M12 поддерживают SNMP управление, которое может быть использовано для мониторинга оборудования через Ethernet. Для каждого из устройств могут быть сформированы пользователем условия, при которых устройство автоматически отправляет сообщения SNMP менеджеру для принятия решений. Для пользователей, которые не используют SNMP менеджер, предупреждения могут отправляться, например, по электронной почте. Используя Windows utility или веб-консоль пользователь сам определяет, что необходимо выполнить при достижении того или иного события. Например, такие события могут вызвать "теплый старт", "холодный" старт или смену пароля.
|
|
Подробнее о MOXA NPort 5x50AI-M12
>>>
|
| |
|
|
Особенности |
|
|
- Группировка COM портов и поддержка
UDP multicast приложений
- Быстрая трехшаговая ВЕБ-конфигурация
- 2 KV isolation для serial сигналов
- Соответствие стандарту EN 50121-4
и основным разделам EN 50155
- Real COM/TTY драйвера для Windows и Linux
- Стандартный TCP/IP интерфейс, TCP и UDP моды
- M12 соединители и IP40 металлический
корпус. |
| |
|
|
Спецификации |
|
|
| ¤
Ethernet интерфейс |
| Количество портов |
1 |
| Скорость |
10/100 Mbps, auto MDI/MDIX |
| Соединитель |
M12 |
| ¤ Serial интерфейс |
| Тип интерфейса |
RS-232/422/485 |
| Количество портов |
1/2.4 |
| Соединитель |
Male DB9 |
| |
 |
| Защита сигналов |
15 KV ESD всех сигналов |
| RS-485 управление данными |
ADDC® (automatic data direction control) |
| ¤ Serial параметры |
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль потока |
RTS/CTS и DTR/DSR (RS-232 только), XON/XOFF |
| Скорость |
от 50 bps до 921.6 Kbps |
| ¤ Serial сигналы |
| RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 (2-проводный): |
Data+, Data-, GND |
| RS-485 (4-проводный): |
Tx+, Tx-, Rx+, Rx-, GND |
| ¤ Программное обеспечение |
| Протоколы |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2, LLDP |
| Конфигурация |
Web Console (с новым Quick Setup), Telnet Console, Windows Utility |
| Fixed TTY драйвера |
SCO UNIX,
SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X, macOS 10.12, macOS
10.13, macOS 10.14, macOS 10.15 |
| Linux Real TTY драйвера |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
| Windows Real COM драйвера |
Windows
95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10
(x86/x64), Windows 2008 R2/2012/2012
R2/2016/2019 (x64), Windows Embedded CE
5.0/6.0, Windows XP Embedded |
| ¤ Физические характеристики |
| Корпус |
Металл |
| Вес |
686
г |
| Размер |
80 x 216.6 x 52.9
мм |
| ¤ Окружающая среда |
| Рабочая температура |
Стандартная модель: от
-25 до 55°C
С расширенным температурным диапазоном: от -40 до 75°C |
| Относительная влажность |
от 5 до 95% RH |
| Температура хранения |
от
-40 до 85°C |
| ¤
Питание |
| Питание |
от 12 до 48 VDC |
| Потребление |
NPort 5150AI-M12: 310mA @12V
NPort 5150AI-M12-CT: 310mA @12V
NPort 5150AI-M12-T: 310mA @12V
NPort 5250AI-M12: 360mA @12V
NPort 5250AI-M12-CT: 360mA @12V
NPort 5250AI-M12-T: 360mA @12V
NPort 5450AI-M12: 440mA @12V
NPort 5450AI-M12-CT: 440mA @12V |
| ¤
Сертификаты |
| Safety |
UL 60950-1, EN 60950-1 |
| EMC |
CE, FCC |
| EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
| EMS |
EN 55024 |
| Rail Traffic |
EN 50155, EN 50121-4 |
| Vibration |
IEC 60068-2-6 |
| ¤
Прочее |
| Средства предупреждения |
RTC (real-time clock) - часы реального времени |
| Триггер
перезагрузки |
Встроенный WDT (watchdog timer) |
| MTBF
(время наработки на
отказ) |
NPort 5150AI-M12: 789,341
час
NPort 5250AI-M12: 639,622 час
NPort 5450AI-M12: 467,777 час |
|
|
Информация для заказа |
|
|
|
| NPort 5150AI-M12 |
1-портовый асинхронный сервер RS-232/422/485 с M12 соединителем, M12
соединитель входного питания, рабочая температура от -25 до 55°C |
| NPort 5150AI-M12-CT |
1-портовый асинхронный сервер RS-232/422/485 с M12 соединителем, M12
соединитель входного питания, рабочая температура от -25 до 55°C,
влагозащитное покрытие |
| NPort 5150AI-M12-T |
1-портовый асинхронный сервер RS-232/422/485, 1
10/100BaseT(X)порт с M12 соединителем, M12
соединитель входного питания, рабочая температура от
-40 до 75°C |
| NPort 5250AI-M12 |
2-портовый асинхронный сервер RS-232/422/485, 1
10/100BaseT(X)порт с M12 соединителем, M12
соединитель входного питания, рабочая температура от
-20 до 55°C |
| NPort 5250AI-M12-CT |
2-портовый асинхронный сервер RS-232/422/485, 1
10/100BaseT(X)порт с M12 соединителем, M12
соединитель входного питания, рабочая температура от
-20 до 55°C, влагозащитное
покрытие |
| NPort 5250AI-M12-T |
2-портовый асинхронный сервер RS-232/422/485, 1
10/100BaseT(X)порт с M12 соединителем, M12
соединитель входного питания, рабочая температура от
-40 до 75°C |
| NPort 5450AI-M12 |
4-портовый асинхронный сервер RS-232/422/485, 1
10/100BaseT(X)порт с M12 соединителем, M12
соединитель входного питания, рабочая температура от
-20 до 55°C |
| NPort 5450AI-M12-CT |
4-портовый асинхронный сервер RS-232/422/485, 1
10/100BaseT(X)порт с M12 соединителем, M12
соединитель входного питания, рабочая температура от
-20 до 55°C, влагозащитное
покрытие |
| NPort 5450AI-M12-T |
4-портовый асинхронный сервер RS-232/422/485, 1
10/100BaseT(X)порт с M12 соединителем, M12
соединитель входного питания, рабочая температура от
-40 до 75°C |
| Опциональные
аксессуары |
| DIN-Rail Power Supplies |
| DR-120-48 |
120W/2.5A DIN-Rail 48 VDC
источник питания, от 88
до 132 VAC или от 176 до 264 VAC
входом, или 248-370 VDC, рабочая температура
от -10 до 60°C |
| DR-75-48 |
75W/1.6A DIN-Rail 48 VDC
источник
питания, от
85 до 264 VAC или 120-370 VDC входом,
рабочая температура
от -10 до 60°C |
| Сетевая
система управления (Network Management Software) |
| MXview |
Индустриальное
ПО сетевого управления
для конвергентных систем
автоматизации |
| Установочный
комплект |
| DK-TN-5308 |
DK-TN-5308 |
|
