Сервера доступа MOXA для устройств
с последовательным интерфейсом Serial -
Ethernet:
Серия MOXA NPort 5200 (5210, 5230,
5230P,
5232, 5232I) 2-портовые асинхронные сервера RS-232 или RS-422/485
в Ethernet
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
|

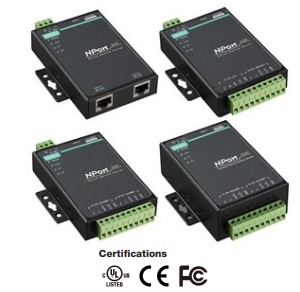

2-портовые асинхронные сервера
MOXA RS-232 или RS-422/485 в Ethernet
|
|
|
|
Серия MOXA NPort 5200 - индустриальные
асинхронные сервера для подключения до
2-х устройств RS-232 или RS-422/485 к управляющему компьютеру через сеть Ethernet 10/100 Мбит по протоколу TCP/IP. MOXA
NPort 5000 устройства компактного размера -
идеальный выбор для подключения RS-232 или RS-422/485
устройств, таких как станки с
программным управлением, измерители,
сенсоры и т.п. к IP Ethernet LAN, что позволяет
управлять этими устройствами с любой
точки сети или даже через Internet.
|
Стандарт TCP/IP и операционные моды
MOXA NPort 5200 обеспечивают поддержку TCP сервера и TCP клиент, а также UDP, что гарантирует совместимость с сетевым программным обеспечением, которое использует стандартные сетевые API (Winsock,
BSD Sockets).
Real COM/TTY драйвера для существующего программного обеспечения
Благодаря NPort Real COM/TTY драйверам, программное обеспечение, которое работает с стандартными COM/TTY портами, может теперь работать и в TCP/IP сетях. Эта отличная особенность позволяет MOXA NPort 5200 сохранить Вам уже вложенные инвестиции в разработку программного обеспечения и немедленно наслаждаться преимуществами сетевой конфигурации.
Подробнее о MOXA NPort 5200 >>>
|
|
|
Особенности |
|
|
|
|
3 поддерживаемых интерфейса - RS-232/422/485 |
|
обеспечивают сетевое подключение
и делают устройства с последовательным
интерфейсом Internet ready |
|
Простые в использовании Windows Utility |
|
Небольшой размер - с сигаретную
пачку |
|
Поддержка 10 Mbps и 100 Mbps Ethernet |
|
2- или 4-проводный RS-485 с
патентованной технологией Automatic
Data Direction Control (ADDC™) |
|
15 KV ESD защита всех сигналов |
|
Поддержка Windows Native COM и Linux real TTY драйверов |
|
|
Поддержка
TCP Server/Client, UDP |
|
Поддержка SNMP MIB-II для сетевого управления. |
|
|
|
|
Спецификации |
|
|
Сеть |
Ethernet |
10/100
Mbps, RJ45 |
Защита |
Встроенная 1.5 KV magnetic
isolation |
Последовательный
интерфейс |
NPort
5210: |
|
Тип интерфейса |
RS-232 |
Количество портов |
2 |
Тип |
8-pin RJ45 |
RS-232 сигналы |
TxD,
RxD, RTS, CTS, DTR, DSR, DCD, GND |
Защита |
15 KV ESD всех сигналов |
NPort
5230:
|
|
RS-232 сигналы |
TxD,
RxD, RTS, CTS, GND |
RS-422 сигналы |
Tx+,
Tx-, Rx+, Rx-, GND |
RS-485 2х
проводный сигналы |
Data+,
Data-, GND |
RS-485 4х проводный сигналы |
Tx+,
Tx-, Rx+, Rx-, GND |
RS-485 Data Direction |
Automatic Data Direction Control
(ADDC™) патентованная
технология МОХА |
NPort
5232/5232I:
|
|
Интерфейс |
RS-422/485 |
Число портов |
2 |
Тип разъема |
Терминальный блок (5 pins на порт) |
Сигналы |
RS-422:
Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный):
Data+, Data-, GND
RS-485 (4-проводный):
Tx+, Tx-, Rx+, Rx-, GND |
Защита |
NPort
5232I имеет 2 KV isolation protection |
RS-485 Data Direction |
Automatic Data Direction Control
(ADDC™)
патентованная
технология МОХА |
Для
всех устройств
|
|
Защита
последовательных портов |
15 KV ESD для всех
сигналов |
Защита
по питанию |
4 KV Burst
(EFT), EN61000-4-4
2 KV Surge, EN61000-4-5 |
Коммуникационные
параметры |
Четность |
None,
Even, Odd, Space, Mark |
Бит данных |
5, 6, 7, 8 |
Стоп бит |
1, 1.5, 2 |
Контроль потока |
RTS/CTS,
XON/XOFF , DTR/DSR |
Скорость |
от 50 bps до 230.4 Kbps |
Программное
обеспечение |
Протоколы |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP |
Windows
Real
COM/TTY драйвера |
Windows
95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10
(x86/x64), Windows 2008 R2/2012/2012
R2/2016/2019 (x64), Windows Embedded CE
5.0/6.0, Windows XP Embedded |
Real
COM/TTY драйвера |
SCO UNIX,
SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X, macOS 10.12, macOS
10.13, macOS 10.14, macOS 10.15 |
Linux
Real
COM/TTY драйвера |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
Конфигурация |
Web
Console, Serial Console (NPort 5210/5230 только), Telnet
Console, Windows Utility |
Расширенные
функции |
|
Buzzer
Часы реального времени - Real Time Clock
Таймер - сторож - Watch Dog Timer |
Питание
и окружающая среда |
Рабочая
температура |
Стандартные
модели: от 0 до 55°C
С расширенным
температурным
диапазоном : от -40 до 75°C |
Относительная
влажность |
от
5 до 95% RH |
Температура
хранения |
от
-40 до 85°C |
Размеры |
NPort 5210/5230/5232:
Без "ушей": 67 x 100.4 x 22 mm
С "ушами": 90 x 100.4 x 22 mm
NPort 5232I:
Без "ушей": 67 x 100.4 x 35 mm
С "ушами": 90 x 100.4 x 35 mm |
Сертификаты |
Safety:
UL 60950-1, EN 60950-1
EMC: CE, FCC
EMI: EN 55022 Class A, FCC Part 15 Subpart B Class A
EMS: EN 55024
Marine: DNV
Medical: EN 60601-1-2 Class B, EN 55011 (NPort 5210/5210-T
только) |
Питание |
от
12 до 48 VDC |
Потребление
|
NPort 5210: 325 mA @ 12 V, 190 mA @ 24 V
NPort 5230: 325 mA @ 12 V, 190 mA @ 24 V
NPort 5232: 280 mA @ 12 V, 150 mA @ 24 V
NPort 5232I: 509.4 mA @ 12 V, 200 mA @ 24 V
|
|
Информация
для заказа |
|
|
|
NPort 5210
|
2 портовый RS-232
в Ethernet асинхронный сервер
|
NPort 5210-T
|
2 портовый RS-232
в Ethernet асинхронный сервер
Рабочая температура от
- 40 до 75°C
|
NPort
5230
|
2
портовый асинхронный сервер в Ethernet -
1 RS-422/485 порт и 1 RS-232 порт
|
NPort
5230-T
|
2
портовый асинхронный сервер в Ethernet -
1 RS-422/485 порт и 1 RS-232 порт
Рабочая температура от
- 40 до 75°C
|
NPort 5232 |
2
портовый сервер
- 2 RS-422/485 порта в Ethernet
|
NPort 5232-T |
2
портовый асинхронный сервер
- 2 RS-422/485 порта в Ethernet
Рабочая температура от
- 40 до 75°C
|
NPort 5232I
|
2
портовый асинхронный сервер в Ethernet с Isolation Protection -
2 RS-422/485 порта
|
NPort 5232I-T
|
2
портовый асинхронный сервер
в Ethernet с Isolation Protection -
2 RS-422/485 порта,
Рабочая температура от
- 40 до 75°C
|
Также поставляется
|
- Инструкция по быстрой
установке (Quick Installation Guide)
|
NPort
5230-P-ST
|
Starter Kit для коммуникационного шлюза NPort-5230-P с пакетом программ разработки и адаптером питания 100-240В AC |
NPort
5230-P
|
2
портовый программируемый асинхронный сервер в Ethernet -
1 RS-422/485 порт и 1 RS-232 порт
|
NPort
5230-P-T
|
2
портовый программируемый асинхронный сервер в Ethernet -
1 RS-422/485 порт и 1 RS-232 порт
Рабочая температура от
- 40 до 75°C
|
Дополнительные
принадлежности
|
DK-35A |
DIN-Rail крепежный набор (35 mm
для NPort 5200 )
|
CBL-RJ45M9-150 |
RJ45 8-pin в DB9 Male кабель, 150 cm
|
CBL-RJ45F9-150 |
RJ45
8-pin в DB9 Female кабель, 150 cm
|
CBL-RJ45M25-150 |
RJ45
8-pin в DB25 Male кабель, 150 cm
|
CBL-RJ45F25-150 |
RJ45
8-pin в DB25 Female кабель, 150 cm
|
PWR-12150-EU-SA-T |
Источник
питания: 12V1.5A, рабочая температура от
-40 до 75°Cб европейская вилка
|
|
|
|
