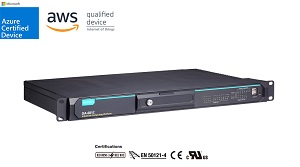

DA-681C
x86
1U rackmount компьютеры на базе процессора Intel® Core™
7-го поколения, IEC-61850
с 6 портами Gigabit Ethernet,
12 изолированными последовательными портами
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
 |
x86
1U rackmount
компьютер
с
12 изолированными портами |
 |
|
 |
Компьютеры DA-681C построены
на базе процессора Intel® Celeron® или Intel® Core ™ i3 и
оснащен двумя портами дисплея (2 x HDMI), 5 портами USB, 6
портами Gigabit LAN, двумя 3-в -1 RS-232 / 422/485
последовательных портов, 10 последовательных портов RS-485, 6
цифровых входных портов и 2 цифровых выходных порта. Кроме того,
в комплект входят один слот для 2,5-дюймового жесткого диска /
твердотельного накопителя и один слот mSATA, чтобы обеспечить
расширение хранилища для промышленных приложений, которым
требуется большое пространство для хранения данных на периферии.
|
|
Благодаря соответствию стандартам IEC 61850-3 и IEEE 1613,
DA-681C гарантированно обеспечит стабильную и надежную работу системы для
приложений питания. Соответствие стандарту EN 50121-4 подтверждает, что DA-681C
может обеспечивать стабильную и надежную работу системы в железнодорожных
приложениях, таких как станции SCADA, система предотвращения бедствий, тяговое
усилие, а также системы сигнализации и безопасности, чтобы обеспечить
комплексное представление вашего интеллектуального оборудования. установка
рельсов.
|
|
|
Особенности |
|
 |
IEC 61850-3,
IEEE 1613 и IEC 60255 совместим
для систем автоматизации
электрических подстанций |
|
Соответствует
стандарту EN 50121-4 для применения
на железной дороге |
|
Процессор Intel®
Core™ 7-го поколения |
|
Слот
памяти DDR4; емкостью до 32 ГБ |
|
Резервный
блок питания (от 100 до 240 В AC/VDC) |
|
Спецификации |
|
 Аппаратная часть |
| Процессор |
Intel®
Core™ i3-7100U Processor (2M Cache, 2.4 GHz)
Intel® Celeron® 3965U Processor (2M Cache, 2.2 GHz) |
|
Графический конторллер |
Intel® HD Graphics 630 |
|
Слот системной памяти |
SODIMM DDR4 slot x 2 |
| Память
DRAM |
32 ГБ макс.
емкость (SODIMM x 2, каждый поддерживает 2400 МГц
и максимум 16 ГБ на модуль) |
| ОС |
Windows 10 Embedded IoT Ent 2019
LTSC 64-разрядная
Linux Debian 9
Примечание: ОС доступная CTOS |
|
Слот для
хранения |
2,5-дюймовые разъемы HDD/SSD x 1 |
| Интерфейс
компьютера |
|
USB 2.0 |
USB 2.0 хоста x 3, розъема типа
A
2 порта на передней панели, 1 порт всередине компьютера |
|
USB 3.0 |
USB 3.0 хоста x 3, разъемы типа
A
3 порта на задней панели |
|
Видеовыход |
HDMI x 2, разъем HDMI (тип A) |
|
Последовательные порты |
Порты RS-232/422/485 x 2,
программно выбираются (DB9, штекер male)
Порты RS-485 x 10, программный выбор (терминальный блок) |
|
Порты Ethernet |
Авто 10/100/1000 Мбит/с (розъем
RJ45) x 6 |
| LED
индикаторы |
|
Cистемные |
Программированые х 8
Сохранение х 1
Питание х 1 |
|
LAN |
2 на порт (10/100/1000 Мбіт/с) |
|
Последовательные порты |
2 на порт (Tx, Rx) |
| Последовательные порты |
| Стандарт |
•RS-232/422/485 |
|
ESD |
8 кВ (уровнь 4) |
|
Изоляция |
2
кВ для всех сигналов |
|
Защита
от перенапряжения |
2 кВ |
|
Скорость передачи данных |
от
50 bps до 115.2 Kbps |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422,
RS-485 4-w |
TxD+, TxD, RxD+, RxD, GND |
| RS-485 2-w |
Data+,
Data-, GND |
| Питание |
| Входное
питание |
Один
или два входа,
от 100 до 240 VAC/VDC |
|
Потребление |
100 Вт (макс.) |
|
Кнопки |
Кнопка
"reset" (передняя панель)
ON/OFF (задняя панель) |
| Физические
характеристики |
| Корпус |
Металл |
| Вес |
9000 г |
| Крепление |
19" rackmount |
| Размеры
(Ш x Д x В) |
440 x 316 x 44 mm (без ушей) |

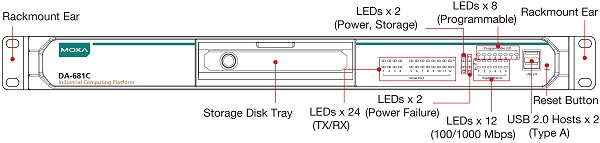

Передняя панель

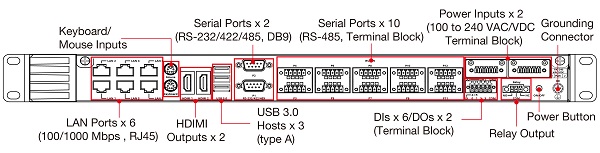

Задняя панель
Размеры
 |
| Внешняя среда |
| Рабочая температура |
от -40 до 70°C |
| Влажность |
от 5 до 95% RH |
| Температура
хранения |
от -40 до 85°C |
| Сертификаты |
| Safety |
UL 62368-1 |
| Electrical Substation |
IEC
61850-3, IEEE 1613, IEC |
| Protection Relay |
IEC 60255 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC
61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8: 20 |
|
Shock |
IEC 61850-3 Edition 2.0, IEC
60068-2-27, IEC 60255-21-2 |
| Green Product |
RoHS, CRoHS, WEEE |
| MTBF |
|
Время |
285 419 год |
|
Стандарты |
Telcordia SR332 |
|
Информация для заказа |
|
|
|
| ¤
Модели |
| DA-681С-KL1-H-T |
x86 rackmount
компьютер
с процессором Intel
Celeron 3965U, 1 блок питания, рабочая температура
от -40 до
75°C |
| DA-681С-KL1-HH-T |
x86 rackmount
компьютер
с процессором Intel
Celeron 3965U, 2 блока
питания, рабочая температура
от -40 до
75°C |
| DA-681С-KL3-HH-T |
x86 rackmount компьютер
с процессором Intel
Core™ i3-7100U, 2
блока питания, рабочая температура
от -40 до 75°C |
|
|
|
