Комп'ютери
MOXA x86

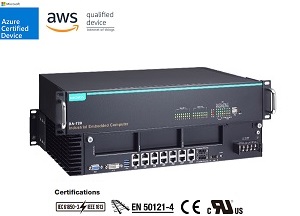

Reckmount MOXA DA-720
x86
2U rackmount компьютеры на базе процессора Intel® Core™
6-го поколения, IEC-61850 с 3 слотами расширения
PCIeСпецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
|
x86 2U rackmount
компьютер с процессором Intel® Core™, с 3 слотами расширения |
|
|
|
Компьютеры серии DA-720 представляют собой платформы x86 с 14
портами Gigabit Ethernet, 2 изолированными последовательными
портами RS-232/422/485, USB, VGA и 3 портами PCIe для модулей
расширения. DA-720 поставляется в стандартном 19-дюймовом
корпусе высотой 2U для монтажа в стойку с прочной конструкцией и
идеально подходит для специализированных приложений промышленной
автоматизации, включая подстанции, транспортировку и отгрузку, а
также добычу и поставку нефти и газа.
|
Благодаря соответствию стандартам IEC-61850-3 и IEEE 1613,
DA-720 гарантированно обеспечит стабильную и надежную работу системы для
приложений питания. DA-720 также соответствует стандартам IEC 60255, которые
охватывают защиту электрических реле в интеллектуальной подстанции. IEC 60255 -
один из наиболее широко используемых стандартов для тестирования реле и
защитного оборудования, и соответствие стандарту гарантирует, что DA-720 будет
надежно и безупречно работать с IED как часть надежной системы автоматизации
подстанции.
Соответствие стандарту EN 50121-4 подтверждает, что DA-720 может
обеспечивать стабильную и надежную работу системы в железнодорожных приложениях,
таких как станции SCADA, предотвращение бедствий на дороге, тяговое усилие, а
также системы сигнализации и безопасности для обеспечения комплексного обзора
вашего умного рельса.
настраивать.
DA-720 поставляется с двумя различными вариантами ЦП и базовыми
моделями, которые позволяют разработчикам системы устанавливать mSATA, ОЗУ и
операционную систему в соответствии со своими конкретными требованиями. Такой
широкий выбор вариантов особенно приветствуется, когда речь идет о разработке
индивидуальных промышленных решений.
решения.
DA-720 поставляется с 3 портами PCIe для модулей расширения,
включая 8-портовый модуль RS-232/422/485, 4-портовые и 8-портовые модули LAN
10/100/1000 Мбит / с, 2-портовый 100/1000 Модуль LAN PCIe PRP / HSR, Мбит / с,
модуль с двумя разъемами для 2,5-дюймовых твердотельных накопителей и жестких
дисков SATA III, а также 2-портовый модуль временной синхронизации IRIG-B с
модулем 4 DI / DO. Компьютеры DA-720 могут поддерживать до 22 портов Gigabit LAN
плюс 16 последовательных портов или 14 портов Gigabit LAN и 24 последовательных
порта, что делает DA-720 идеальным решением для широкого спектра приложений
промышленной автоматизации.
Модуль расширения PRP-HSR соответствует требованиям IEC 62439-3, раздел 4 (PRP)
и IEC 62439-3, раздел 5 (HSR), чтобы гарантировать высочайшую доступность
системы и целостность данных для критически важных приложений, требующих
избыточности и восстановления с нулевым временем. . Благодаря конструкции с
двумя портами Gigabit Ethernet DE-PRP-HSR-EF обеспечивает высокую
производительность для резервированных сетевых систем. Промышленный компьютер
Moxa серии DA-720 с DEPRP-HSR-EF - идеальное решение для автоматизации
подстанций и систем автоматизации процессов.
Умная функция восстановления
Функция Smart Recovery DA-720 сводит к минимуму время простоя, упрощая
восстановление после сбоев операционной системы. Инженеры, являющиеся экспертами
на конкретном вертикальном рынке, могут не обладать достаточными знаниями в
компьютерной области, чтобы знать, как решать проблемы операционной системы.
Moxa Smart Recovery ™ - это автоматизированная система восстановления
программного обеспечения на уровне BIOS, которая позволяет инженерам
автоматически запускать восстановление ОС для минимизации
время простоя. Функция упреждающего
мониторинга
Moxa Proactive Monitoring - это небольшая,
ресурсоемкая и простая в использовании утилита, которая позволяет пользователям
отслеживать ряд параметров системы. Пользователи могут просматривать текущие
значения параметров для этих ключевых частей, просто щелкая значки,
соответствующие параметрам в пользовательском интерфейсе. Определяемые
пользователем индикаторы ключевых частей (KPI) используются для мониторинга
ключевых частей компьютера. Визуальные и / или звуковые оповещения запускаются
автоматически через реле и ловушки SNMP, когда эти KPI превышают свои
предустановленные пороговые значения, что делает чрезвычайно удобным для
операторов возможность избежать простоя системы за счет заблаговременной
настройки задач профилактического обслуживания.
|
|
|
Особенности |
|
• |
IEC 61850-3,
IEEE 1613 и IEC 60255 совместим
для систем автоматизации
электрических подстанций |
• |
Процессоры Intel®
Core™ i5/i7 6-го поколения |
• |
2 встроенных разъема памяти DDR4 |
• |
1 mSATA для ОС
и
1 SATA III для расширения
хранилища |
• |
Соответствует
стандарту EN 50121-4 для применения на
железной дороге |
• |
14 портов Gigabit Ethernet для резервирования
сети |
• |
3 слота расширения PCIe
для модулей расширения |
• |
Высоконадежная конструкция
с поддержкой
двойного питания
и технологии PRP/HSR (с модулем расширения PRP/HSR) |
|
Спецификации |
|
•
Аппаратная часть |
Процессор,
CPU |
Intel® Core™ i7-6600U (4
МБ кеш-памяти, до 3,40 ГГц)
Intel® Core™ i5-6300U (3 МБ кеш-памяти, до 3,00 ГГц) |
Графичекий
контроллер |
Intel® HD Graphics
520 |
Предварительно
установленая системная
память |
Серия DA-720 LX: 4 ГБ DDR4 |
Слот системной памяти |
SODIMM DDR4 slot x 2 |
Предварительно
установленая ОС |
Серия DA-720 LX: Linux Debian 8
64-разрядная версия |
ОС |
Linux Debian 8 (ядро Linux
версии 4.1)
Windows 10 Embedded IoT Ent 2016 LTSB High End EPKEA
Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA
Примечание: W10 доступный CTOS |
Слот для
хранения |
2,5-дюймовые разъемы HDD/SSD x 1
Слоты mSATA x 1, внутренний разъем mini-PCIe |
Предварительно
установленое
хранилище |
Серия DA-720 LX: 8 ГБ mSATA |
Интерфейс
компьютера |
USB 2.0 |
USB 2.0 хосты x
2 на передней панели, разъемы типа
A |
USB 3.0 |
USB 3.0 хосты x
2 на задней панели, разъемы типа
A |
Видеовыход |
DVI-D x 1, 29-контактные разъемы
DVI-D (разъем)
VGA x 1, 15-контактный разъем D-sub (разъем) |
Последовательные порты |
Порты RS-232/422/485 x 2,
програмно выбирается (клемная колодка) |
Порты Ethernet |
Авто 10/100/1000 Мбіт/с (разъем
RJ45) x 14 |
Слоты расширения |
Фирменный слот PCIe x 3 |
LED
индикаторы |
Cистемные |
Программируемые
х 4
Сохранение х 1
Питание х 1 |
LAN
порты |
1 на порт (10/100/1000 Мбит/с) |
Последовательные порты |
2 на порт (Tx, Rx) |
Последовательные порты |
Стандарт |
•RS-232/422/485(
клемная колодка) |
ESD |
8 кВ (уровень 4) |
Изоляция |
2
кВ для всех сигналов |
Защита
от перенапряжения |
2 кВ: линия-линия
4 кВ: линия-земля |
Скорость передачи данных |
от
50 bps до 115.2 Kbps |
RS-232 |
TxD, RxD, RTS, CTS, GND |
RS-422,
RS-485 4-w |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485 2-w |
Data+,
Data-, GND |
Питание |
Входное
питание |
от 100 до 240 VAC,
от 110 до
240 VDC |
Потребление |
0.82 A @ 100 VAC
0.77 A @ 110 VDC |
Кнопки |
Кнопка
"reset" (передняя панель)
ON/OFF (задняя панель) |
Физические
характеристики |
Корпус |
Металл |
Вес |
6500 г |
Крепление |
19" rackmount |
Размеры
(Ш x Д x В) |
440 x 301 x 90 mm (без ушей) |
Передняя панель

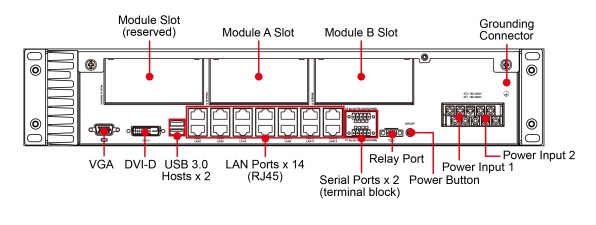

Задняя панель

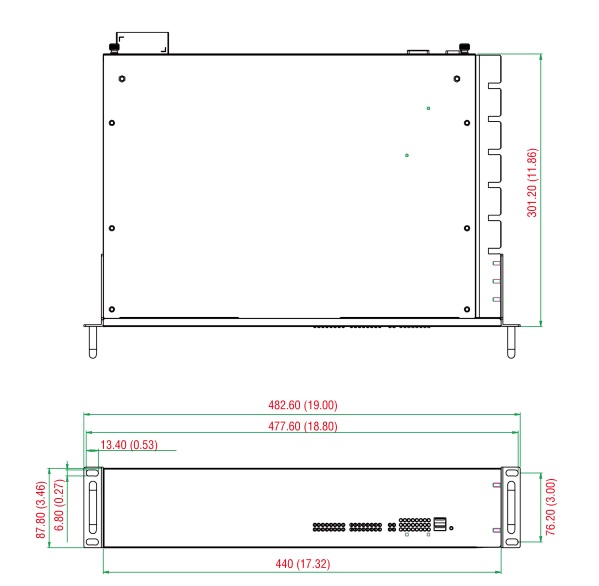

Размеры
|
Внешняя среда |
Рабочая температура |
от -25 до 55°C |
Влажность |
от 5 до 95% RH |
Температура
хранения |
от -40 до 85°C |
Сертификаты |
Safety |
EN 60950-1, IEC 60950-1, UL
60950-1 |
Electrical Substation |
IEC
61850-3, IEEE 1613, IEC |
Protection Relay |
IEC 60255 |
EMC |
EN 55032/35 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 8
kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8: 20 A/m
IEC 61000-4-11 |
Shock |
IEC 60870-2-2, IEC 61850-3
Edition 1.0 |
Railway |
EN 50121-4 |
Green Product |
RoHS, CRoHS, WEEE |
MTBF |
Время |
138 319
час. |
Стандарты |
Telcordia SR332 |
•
Модули расширения |
•
DE-SP08-I-TB |
•
Последовательные порты |
Стандарт |
RS-232/422/485
|
Количество
портов |
8 |
Разъем |
терминальный блок
(TB) |
Защитат
от перенапряжения |
2 кВ
|
Оптическая
изоляция |
2 кВ |
Биты данных |
5, 6, 7, 8 |
Стоп
биты |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Скорость |
от 50 до 921,6 кбит/с |
Контроль потока |
RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control)
для RS-485 |
RS-232 |
TxD, RxD, RTS, CTS, GND |
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND
|
RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND
|
RS-485-2w |
Data+, Data-, GND
|
Pull High/Low Resistor for
RS-485 |
1 кОм,
150 кОм |
Терминатор для
RS-485 |
120
Ом |
•
DE-LN04-RJ
/ DE-LN08-RJ
/ DE-PRP-HSR-EF |
•
Ethernet
интерфейс |
Magnetic Isolation Protection |
1.5 KV
встроенная |
Слоты 1000BaseSFP |
DE-PRP-HSR-EF: 2 |
Порты 10/100/1000BaseT(X) (роз'єм
RJ45) |
DE-LN04-RJ: 4
DE-LN08-RJ: 8
DE-PRP-HSR-EF: 2 |
|
Информация для заказа |
|
|
|
DA-720-C5-DPP |
x86
2U rackmount
компьютер
с процессором Core™ i5-6300U, 2 блока
питания, рабочая температура
от
-25 до 55°C |
DA-720-C5-DPP-LX |
x86 2U rackmount компьютер
с процессором Core™ i5-6300U,
DRAM- 4GB, память для ОС(mSATA) - 8GB, рабочая температура
от -25 до 55°C |
DA-720-C7-DPP |
x86 2U rackmount компьютер
с процессором Core™ i7-6600U, рабочая температура
от -25 до
55°C |
DA-720-C7-DPP-LX |
x86 2U rackmount компьютер
с процессором Core™ i7-6600U,
DRAM- 4GB, память для ОС(mSATA) - 8GB, рабочая температура
от -25 до 55°C |
•
Модули расширения для x86-based rackmount компьютеров
|
DE-SP08-I-TB |
8-портовый RS-232/422/485 модуль
с терминальным блоком
|
DE-LN04-RJ |
4-портовый модуль PCIe LAN
10/100/1000 Мбит/с с разъемами RJ45
|
DE-LN08-RJ |
8-портовый модуль PCIe LAN
10/100/1000 Мбит/с с разъемами RJ45
|
DE-PRP-HSR-EF |
Модуль расширения PRP/HSR
с
2 комбинированными портами
RJ45 и SFP |
DE-2-IRIGB-4-DI/DO |
2-портовый модуль синхронизации
времени IRIG-B с 4DI/DO |
DE-2-SATA |
2 x 2,5” SATA III SSD/HDD модуль |
|
|
|
