Новое поколение промышленых компьютеров x86 серии BXP/DRP/RKP.pdf



Индустриальные компьютеры на базе Arm с DIN - Rail креплением

  Серия UC-8200
   Двухъядерный шлюз IIoT на базе Arm Cortex-A7 со встроенным LTE Cat. 4, 1 мини-слотом PCIe расширения для модулей Wi-Fi, 1 портом CAN, 4 DIs, 4 DOs

 Спецификация | Информация для заказа | PDF файл описания английском языке | Отправить запрос

  Двухъядерный шлюз IIoT на базе Arm Cortex-A7

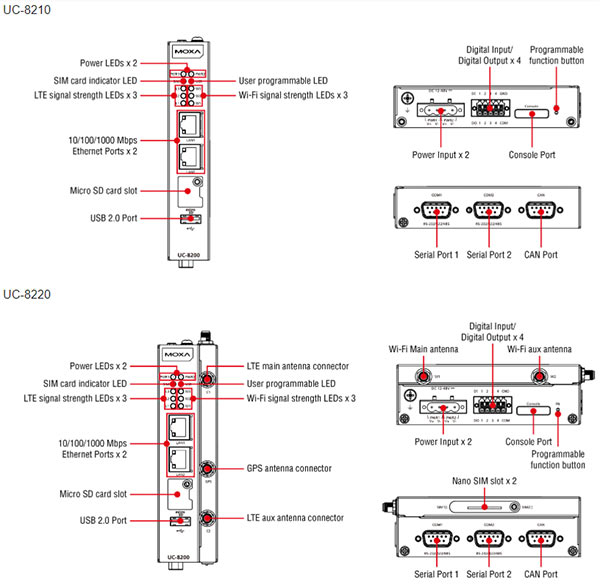

   Вычислительная платформа UC-8200 разработана для встроенных приложений сбора данных. Компьютер оснащен двумя последовательными портами RS-232/422/485, двумя портами Ethernet 10/100/1000 Мбит / с и одним портом CAN, а также двойным разъемом Mini PCIe для поддержки модулей Wi-Fi / сотовой связи. Эти универсальные возможности позволяют пользователям эффективно адаптировать UC-8200 к множеству сложных коммуникационных решений.
    UC-8200 построен на базе двухъядерного процессора Cortex-A7, оптимизированного для использования в системах мониторинга энергии, но широко применимого в различных промышленных решениях. Этот крошечный встраиваемый компьютер с гибкими возможностями интерфейса является надежным и безопасным шлюзом для сбора и обработки данных на полевых участках, а также полезной коммуникационной платформой для многих других крупномасштабных развертываний.
    Доступны модели с поддержкой LTE с широким диапазоном температур для приложений с расширенными температурами. Все блоки проходят тщательные испытания в испытательной камере, что гарантирует, что вычислительные платформы с поддержкой LTE подходят для приложений с широким температурным диапазоном..


 Особенности
Двухъядерный 1 ГГц Armv7 Cortex-A7 процессор
Moxa Industrial Linux с 10-летней превосходной долгосрочной поддержкой
2 порта 10/100/1000 Мбіт/с Ethernet
Встроенный LTE Cat. 4 модуль з поддержкой диапазона США / ЄС / APAC
Два слота для SIM-карт
1 порт CAN с поддержкой CAN 2.0A / B
SD сокет для розширения памяти
Программируемые светодиоды и программируемая кнопка для легкой установки и обслуживания
Широкий диапазон температур от -40 до 85° C и от -40 до 70° C з включенной LTE
 Спецификации

Аппаратная часть

Компьютер
Процессор Двухъядерный 1 ГГц Armv7 Cortex-A7
ОС Moxa Industrial Linux (Debian 9, ядро 4.4)
DRAM 2 ГБ DDR3L
Память 8 GB eMMC
Расширение памяти Слот MicroSD (SD 3.0) x 1
Компьютерный интерфейс
TPM UC-8210-T-LX-S: TPM v2.0
UC-8220-T-LX-AP-S: TPM v2.0
UC-8220-T-LX-EU-S: TPM v2.0
UC-8220-T-LX-US-S: TPM v2.0
Порты Ethernet Auto-sensing 10/100/1000 Mbps ports (RJ45) x 2
Серийные порты RS-232/422/485 порты x 2, software selectable (DB9 male)
CAN порты CAN 2.0 A/B x 1 (DB9 male
Цифровые входы DI x 4
Цифровые выходы DO x 4
USB 2.0  USB 2.0 hosts x 1, type-A
Разъем для антен Wi-Fi UC-8220-T-LX: RP-SMA x 2
Разъем для сотовых антен UC-8220-T-LX: SMA x 2
GPS-антенный разъем UC-8220-T-LX: SMA x 1
Слоты расширения UC-8220-T-LX: mPCIe slot x 2
Формат SIM UC-8220-T-LX: Nano
Количество SIM-карт UC-8220-T-LX: 2
Кнопки Программируемая кнопка
LAN интерфейс
Magnetic Isolation Protection встроенная 1.5 KV
Serial интерфейс
Биты данних 5, 6, 7, 8
Стоп биты 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Консольный порт 1 x 4-pin до DB9
Сигналы Serial
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-
4-проводный
TxD+, TxD-, RxD+, RxD-, GND
RS-485
2- проводный
Data+, Data-, GND
CAN интерфейс
Каналов 1
Разъем DB9 male
Скорость передачи 10 - 1000 kbps
Промышленные протоколы CAN 2.0A, CAN 2.0B
Изоляция 2 kV (встроенная)
Сигналы CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V +, GND
Цифровые входы
Соединитель терминальный блок с винтами Euroblock
Сухой контакт Off: открыто
On: короткое замыкание на GND
Изоляция 3 KV
Тип датчика Мокрый контакт (NPN)
Сухой контакт
Мокрый контакт
(DI до COM)
On: 10 to 30 VDC
Off: 0 to 3 VDC
Цифровые выходы
Выходные каналы sink type
Номинал тока 200 мА на канал
Тип соединителя терминальный блок з винтами
Напряжение Номинал 24 В постоянного тока, откритый коллектор до 30 В постоянного тока
Сотовый интерфейс
Сотовые стандарты LTE CAT-4
Параметры полосы (ЄС) UC-8220-T-LX-EU-S: LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz)
UC-8220-T-LX-EU-S: UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz
GPS-интерфейс
Типы приемников 72-канальный engine u-blox M8
GPS / ГЛОНАСС / Галилео
Точность Позиция: 2,5 м CEP
SBAS: 2,0 м CEP
Получение Вспомогательные старты: 3 сек
Холодный старт: 26 се
Чувствительность Холодный старт: -148 дБм
Отслеживание: -164 дБм
Часовой импульс от 10,25 Гц до 10 МГц
Светодиодные индикаторы
Система Мощность x 2
Программируемый х 1
Индикатор SIM-карты x 1
Сила беспроводного сигнала Сотовый / Wi-Fi x 6
Питание
Входное напряжение от 12 до 48 VDC, Резервные двойные входы
Потребление 12 W
Входной ток 1 А @ 12 VDC
Физические характеристики
Корпус SECC листовой метал, IP30
Вес UC-8210: 560 г
UC-8220: 750 г
Размеры 141.5 x 120 x 39 мм
Крепление DIN-Rail, wall
Окружающая среда
Рабочая температура UC-8210-T-LX: -40 до 85°C
UC-8210-T-LX-S: -40 до 85°C
UC-8220-T-LX: -40 до 70°C
UC-8220-T-LX-US-S: -40 до 70°C
UC-8220-T-LX-EU-S: -40 до 70°C
UC-8220-T-LX-AP-S: -40 до 70°C
Влажность от 5 до 95% RH
Температура хранения от -20 до 80°C
Vibration 2 Grms @ IEC 60068-2-64, случайная волна, 5-500 Гц, 1 час на ось (без USB-устройств
прикрепил)
Shock IEC 60068-2-27
Сертификаты
Safety UL 62368-1, EN 62368-1
EMC EN 55032/35, EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 k
Hazardous Locations  Class I Division 2, ATEX, IECEx Class 1 Division 2, ATEX, and IECEx certifications are underway.
Please contact a Moxa sales representative for details.
Green Product  RoHS, CRoHS, WEEE
MTBF
Время UC-8210-T-LX: 716 739 год
UC-8210-T-LX-S: 708 581 год
UC-8220-T-LX: 650 836 годин
UC-8220-T-LX-US-S: 528 574 год
UC-8220-T-LX-EU-S: 528 574 год
UC-8220-T-LX-AP-S: 528 574 год
Стандарты Telcordia (Bellcore) Стандарт TR / SR
  Информация для заказа
UC-8210-T-LX Двухъядерний шлюз IIoT на базе Arm Cortex-A7 1 GHz, RAM 2GB, память 8 GB, Рабочая температура -40 до 85°C
UC-8210-T-LX-S Двухъядерний шлюз IIoT на базе Arm Cortex-A7 1 GHz, RAM 2GB, память 8 GB, встроенный TPM, Рабочая температура -40 до 85°C
UC-8220-T-LX  Двухъядерний шлюз IIoT на базе Arm Cortex-A7 1 GHz, RAM 2GB, память 8 GB, 2 Mini PCIe слота для поддержки Wi-Fi и сотовых модулей, Рабочая температура -40 до 70°C
UC-8220-T-LX-EU-S Двухъядерний шлюз IIoT на базе Arm Cortex-A7 1 GHz, RAM 2GB, память 8 GB, встроенный TPM, 2 Mini PCIe слота для поддержки Wi-Fi и сотовых модулей, установлен 1 LTE модуль, Рабочая температура -40 до 70°C
