Встраиваемые RISC компьютеры MOXA

  Серия UC-8580

RISC-базирующийся Linux компьютер с поддержкой сотовых сетей
  и Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порта, 3 DI, 3 DO и 4 слота расширения

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

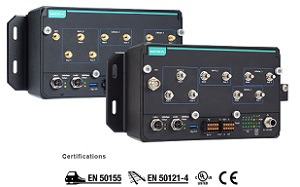

  Серия UC-8580



   Moxa UC-8580 - это инновационная вычислительная платформа, разработанная специально для транспортных применений.
   Компьютеры серии MOXA UC-8580 имеют 4 слота расширения для установки модулей беспроводной связи*. Каждый из 3G /LTE модулей имеет два слота для SIM-карт, которые могут использоваться для обеспечения резервирования сотовой сети или выбора SIM-карты с помощью Geo-выбора путем использования встроенного программного обеспечения Wireless Manager - программного обеспечения Moxa для управления сотовой и Wi-Fi связью.

    * Беспроводные модули необходимо приобретать дополнительно.

   UC-8580 использует открытую платформу на базе Debian 8 с Linux Kernel 4.1, позволяющую поставщикам решений управлять пакетами программного обеспечения через APT (Advanced Packaging Tools) Debian или разрабатывать собственные программные приложения с использованием библиотек API Moxa и библиотек GNU C.
  Конструкция c односторонним доступом UC-8580 идеально подходит для применения в транспортных средствах, которые, как правило, не имеют места для установки коммуникационных устройств. UC-8580 также имеет панель доступа на лицевой стороне, что позволяет пользователям устанавливать или изменять беспроводные модули, SIM-карты или карты mSATA без необходимости удалять весь блок со стены после его установки.

UC-8580 может использоваться в качестве платформы для передачи данных, ориентированной на коммуникации, для следующих приложений:
• Шлюз связи между наземными станциями
• Шлюз TCMS T2G (станция - поезд)
• Блок мониторинга мобильной связи
• Сетевой шлюз Ethernet Consist Network T2G
• Встроенный модуль автоматического получения данных о платежах.

 Особенности
Безвентиляторный дизайн, надежная конструкция для применения на подвижном составе в приложениях, которые требуют соответствия стандарту EN 50155
Поддерживает до 3 WWAN подключений и 2 слота для SIM-карт на каждом из сотовых модулей
Поддерживает подключение 1 WLAN (IEEE 802.11b / g / n / ac)
Передняя панель доступа для удобства обслуживания
Изолированное входное питание от 24 до 110 В постоянного тока с функцией инжекции, подходящее для применения в автомобилях.
   Спецификации
Компьютер
Процессор ARMv7 Cortex-A7 dual-core 1 GHz
DRAM 1 GB DDR3L SDRAM
USB USB 2.0/3.0 hosts x 1 (Type A соединитель)
Прединсталлированная ОС Debian 8 (Linux Kernel v4.1)
LAN интерфейс
Ethernet 2 auto-sensing 10/100/1000 Mbps Ethernet (M12 X-coded, 8-pin)
Число портов 2
Magnetic Isolation Protection 1.5 KV
Память
Основная 4 GB eMMC для хранения ОС
Расширение памяти mSATA слот
Mini-PCIe слоты для беспроводных модулей
Число слотов 4
Слоты 1-3  USB сигналы для модулей мобильной связи
Слот 4 PCIe сигналы для Wi-Fi модулей
SIM карт слоты 2 SIM карт слота на каждый Mini-PCIe модуль мобильной связи

Примечание

Беспроводные модули приобретаются дополнительно
GPS модуль
Тип приемника • 72-канальный U-blox 8 движков
GPS L1C/A
• SBAS L1C/A
• QZSS L1C/A
• GLONASS L1OF
• BeiDou B1
Протоколы
Длительность импульса от 0.25 Hz до 10 MHz (конфигурируется)
Точность определения скорости 0.05 m/s
Угловая точность 0.3 градуса
A-GNSS Поддержка AssistNow Online и AssistNow Offline A-GNSS сервисов, Поддержка AssistNow Autonomous и OMA SUPL совместимость
Операционные ограничения Динамические 4g
Высота: 50 км
Скорость: 500m/s
Антенна  Активная или пассивная
Соединитель SMA (F)
Последовательные интерфейсы
Стандарт 2 RS-232/422/485 порта, программно-выбираемые (терминальный блок)
Консольный порт RS-232 (TxD, RxD, GND), 4-pin разъем (115200, n, 8, 1)
Параметры последовательного интерфейса
Биты данных 5, 6, 7, 8
Стоп биты 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Контроль потока RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control) для RS-485
Скорость 115200 bps (max.)
Сигналы последовательного интерфейса
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-4 проводный TxD+, TxD-, RxD+, RxD-, GND
RS-485-2 проводный Data+, Data-, GND
Цифровые входы
Каналов 3
Входное питание от 0 до 30 VDC при 25 Hz
Изоляция 2 KV оптическая
Соединитель 10-pin терминальный блок под винты (4 точки, COM, GND)
Уровень входного напряжения для "сухих" контактов Логический уровень 0: "закрыт"- GND;
Логический уровень 1: Открыт
Уровень входного напряжения для "мокрых" контактов Логический уровень 0: +3V max;
Логический уровень 1: +10V до +30V (COM to DI)
Цифровые выходы
Каналов 3
Выходное питание 24 VDC номинальное, открытый коллектор 30 В
Выходной ток Max. 200 mA на канал
Соединитель 10-pin терминальный блок с CAGE CLAMP® соединением (4 точки, COM, GND)
Светодиодная индикация
Система Power, Ready, Storage, Programmable
LAN 10M/Link x 2, 100M/Link x 2 (на соединителях)
Последовательные интерфейсы TxD x 2, RxD x 2
Уровень беспроводного сигнала Cellular / Wi-Fi x 12
Физические
Корпус AI 5052 + ADC 12
Вес 2200 г
Размеры (Ш x Д x В) 220 x 134 x 188 мм без ушей
270 x 134 x 188 мм с ушами

Крепление настенное
Окружающая среда
Рабочая температура • UC-8580-LX: EN 50155 Class T1, от -25 до 55°C
• UC-8580-T-LX/UC-8580-T-CT-LX (с LTE модулем): EN 50155 Class Tx,
    от -40 до 70°C
Температура хранения от -40 до 85°C
Относительная влажность от 5 до 95% RH
Anti-Vibration 7.9 m/s2 @ EN 50155 случайная волна, 5-150 Hz, 5 часов на ось
Anti-Shock 50 m/s2 @ EN 50155 , полуволна, 30 ms
Питание
Входное питание от 24 до 110 VDC (EN 50155номинальное напряжение: 24/48/72/96/110 V)
Потребление 1.66 A @ 24 VDC; 0.36 A @ 110 VDC
Потребляемая мощность 40 W (с учетом нагрузки USB порта и Mini-PCIe содулей)
Изоляция между питанием и шасси 1400 VDC (EN 50155 power interuption class S2)
Соединитель M12 4-pin A-coded (2-pin M12, V+, V-)
Сертификаты
Безопасность UL 60950-1, CSA C22.2 No. 60950-1-03, EN 60950-1
EMC EN 55022 Class A, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A
Green Product RoHS, CRoHS, WEEE
ЖД движение EN 50155, EN 50121-4, EN 45545, NFPA 130
Дополнительно
Средства предупреждения Звуковой сигнал и RTC (real-time clock)
Триггер автоматической перезагрузки   WDT
Программная часть
    Linux
ОС Debian 8
Web Server (Apache) Allows you to create and manage web sites; supports PHP and XML
Terminal Server (SSH) Provides secure encrypted communications between two un-trusted hosts over an insecure network
Ядро GNU/Linux 4.1
System Shell: dash, bash
Text Editor: vim, nano
Файловая система Ext2, Ext3, Ext4
Стек протоколов TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL
Поддерживаемые языки PHP, Perl, Python
Internet безопасность OpenVPN, iptables firewall, OpenSSL
Криптозащита AES, SHA, OpenSSL
Самодиагностика Статус системы и аппаратного обеспечения посредством специального ПО
Linux Board Support Packages (BSP) GCC C/C++ cross development tool chain: Bootloader/Kernel/filesystem
Поддержка сотовых сетей • WVDIAL: Point-to-Point Protocol dialer that dials a modem and starts
   pppd service to connect to the Internet
• QMI (Qualcomm MSM Interface): Glib-based library for talking
   to WWAN modems and devices that speak the Qualcomm MSM Interf
Watchdog Features a hardware function to trigger system reset in a user-specified time interval (Linux standard provided)
Application Development Software • Moxa API Library (Watchdog timer, Moxa serial I/O control, Moxa DI/DO API)
• GNU C/C++ cross-compiler
• GNU C library
• GDB source-level debugging server
Защита программного обеспечения Encryption tool for user executable files (based on patented Moxa technology)
Беспроводные связи SW utility and SDK for the management of wireless interfaces; supports the management of dual-SIM-on-single-modem
  Информация для заказа
UC-8580-LX RISC-базирующийся Linux компьютер для связи подвижных объектов с "землей", с поддержкой сотовых сетей и Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порта, 3 DI, 3 DO и 4 слота расширения, рабочая температура от -25 до 55°C
UC-8580-T-LX RISC-базирующийся Linux компьютер для связи подвижных объектов с "землей", с поддержкой сотовых сетей и Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порта, 3 DI, 3 DO и 4 слота расширения, рабочая температура от -40 до 70°C
UC-8580-T-CT-LX RISC-базирующийся Linux компьютер для связи подвижных объектов с "землей", с поддержкой сотовых сетей и Wi-Fi, GPS модуль, 2 Ethernet, 2 serial порта, 3 DI, 3 DO и 4 слота расширения, рабочая температура от -40 до 70°C, защитное покрытие (conformal coating)
Опционально:
См. PDF файл на английском языке
https://www.moxa.com/doc/specs/UC-8580_Series.pdf
