 Решения:  Переработка

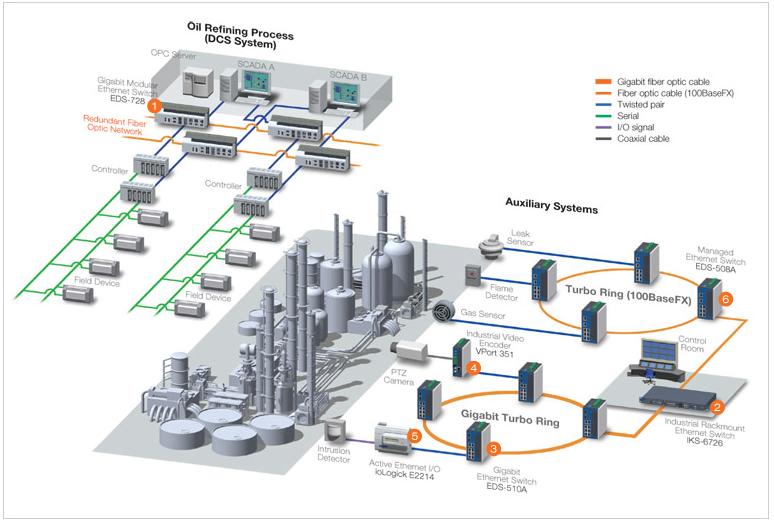

Крекинг нефти


   Нефте и газоперерабатывающие заводы это очень крупные предприятия. Распределенная управляющая система (DCS - Distributed Control System) такими предприятиями включает ряд подсистем контроллеров на всех стадиях производства готовой продукции.
   Все подсистемы должны быть объединены единой сетью для надежного управления и мониторинга оборудования.


Сетевые требования

Система управления процессами

Промышленный Ethernet принят как основной стандарт сети связи для DCS систем благодаря своим открытым протоколам, гибкости и экономической эффективности.
  «Двойные» сети (с резервированием) разработаны специально для критических применений, например, HMI/SCADA систем, управляющих контроллеров и устройств дистанционного ввода/вывода. Одна резервируемая волоконно-оптическая сеть сформирована для получения данных и управления различными обслуживающими устройствами, а другая, так же резервируемая – для подключения менее критичного оборудования.



Вспомогательная сеть

Централизованная проверка и управление большим числом оборудования по индустриальной Ethernet сети с использованием оптоволокна, является необходимостью для нефтеперерабатывающих предприятий большого размера. Многочисленные волоконные кольца формируют единую сеть управления устройствами, расположенными на большой территории (сенсоры, детекторы и т.п.) для передачи информации в управляющую SCADA систему. Видеонаблюдение по IP и решения Ethernet ввода/вывода также интегрированы в эту сеть для проверки и управления в реальном времени (например, состояния окружающей среды нефтеперегонных заводов, утечки газов и т.п.) и быстрого реагирования на непредвиденнее ситуации.

 Решения MOXA

Крекинг нефти
«Двойные» резервируемые сети могут быть созданы на основе модульных Ethernet коммутаторов MOXA, которые обеспечивают большую полосу пропускания сети, возможность создания ее различных конфигураций, а так же обеспечивают возможность расширения сети в будущем.
MOXA индустриальные модульные Ethernet коммутаторы имею опциональное rack mounting или DIN-Rail крепление и поддерживают топологию Турбо кольца MOXA (MOXA Turbo Ring), которая является самой быстрой (время восстановления < 20 мс при числе Ethernet коммутаторов до 250).
MOXA сетевое решение для нефтеперерабатывающих предприятий использует оборудование с большим временем наработки на отказ, высокой устойчивостью к электромагнитным помехам, резервируемым питанием и поддержкой волоконно-оптических сетевых коммуникаций. Все эти характеристики обеспечивают стабильную работу оборудования на нефтеперерабатывающих предприятиях в течение длительного срока.

Вспомогательная сеть
MOXA индустриальные rackmount Gigabit Ethernet коммутаторы имеют высокую надежность, большую плотность портов и оптимизированы для установки в стойки, что является преимуществом для создания управляющих центров.
MOXA резервируемые Gigabit Ethernet коммутаторы могут иметь до трех оптических Gigabit портов – два из которых используются для создания резервируемого кольца, а один – для uplink.
Индустриальные видеошифраторы используются для преобразования видео от аналоговых камер в цифровое сжатое видео.
Сервера активного Ethernet ввода/вывода по событиям обеспечивают передачу данных от устройств ввода/вывода в управляющую сеть. Критические сенсорные данные могут быть получены немедленно с временной отметкой. Мгновенный обмен сообщениями о событиях через TCP, UDP, электронную почту и SNMP прерывания позволяет немедленно реагировать на исключительные ситуации.


Предлагаемое оборудование MOXA:

Насосные станции
Индустриальный Ethernet коммутатор
24+4G-порта, модульный, управляемый


• Различные типы модулей:
  RJ45, оптические, SFP
• Поддержка Gigabit Turbo Ring и
  RSTP/STP (IEEE802.1W/D) для
  Ethernet резервирования
• Расширенные функции управления и
  безопасности
Вспомогательная сеть
Индустриальный Rackmount Ethernet коммутатор
24+2G-порта, модульный, управляемый
• Сертифицирован для различных
  индустриальных применений
• Рабочая температура от -40 до 75°C
• Модульный дизайн и большой выбор
  интерфейсных модулей
• Поддержка Gigabit Turbo Ring и
  RSTP/STP (IEEE802.1W/D) для
  Ethernet резервирования
Индустриальный Ethernet коммутатор
7+3G-портовый Gigabit управляемый


• Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
• Оптоволоконная передача данных на
  расстояния до 80 км
• 2 Gigabit порта для резервируемого
   кольца и 1 Gigabit порт для uplink
Индустриальный видеошифратор
Full motion, 1 канальный,  MJPEG/MPEG4

• Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
• Наличие оптических портов
• Видеопоток до 30 FPS при full D1
 (720 x 480 разрешении)
• Функция записи событий до и
  после события
Active Ethernet сервер ввода/вывода
6 цифровых входов 6 релейных


• Уведомление о событиях через TCP, UDP,
   e-mail, SNMP trap
• 6 цифровые входы и 6 релейные счетчики
  сохраняются при выключении питания
• Контроль ввода/вывода через Modbus/TCP
   SNMP протоколы
Индустриальный Ethernet коммутатор
8-портовый управляемый

• Поддержка Gigabit Turbo Ring и
  RSTP/STP (IEEE802.1W/D) для
  Ethernet резервирования
• Оптоволоконная передача данных на
  расстояния до 80 км
• Class I Div. 2/Zone 2 и DNV/GL стандарты
• Рабочая температура от -40 до 75°C
