Внедренные проекты на оборудовании MOXA



Компания Aramco строит надежную сетевую систему управления Компания: Aramco Расположение: Саудовская Аравия

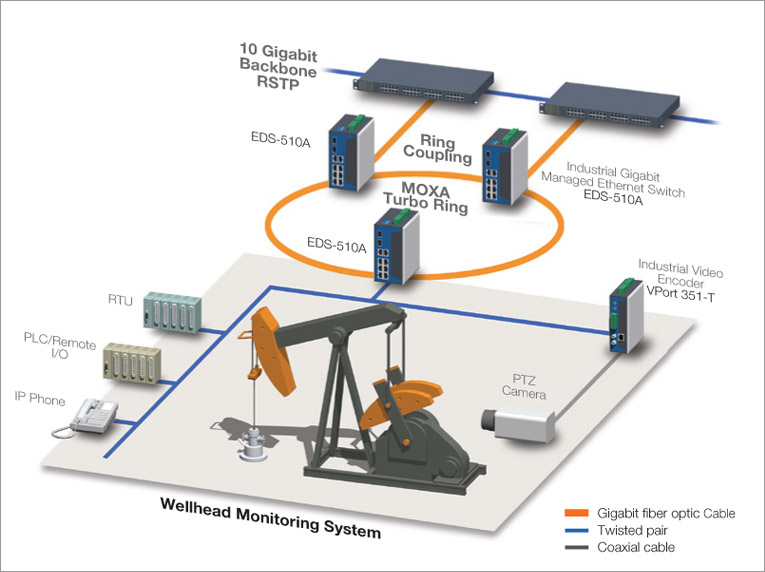

Описание   Aramco - государственная национальная нефтяная компания из Саудовской Аравии - самая большая нефтяная корпорация в мире, она имеет самые большие резервы сырой нефти и нефтехимические производства.    Этот проект включал около 500 территориально-разнесенных скважин по добычи нефти и газа в районе KHURAIS. Скважины по добыче газа располагались в очень удаленных. малонаселенных местах. Наличие персонала на этих скважинах только эпизодическое, поэтому перед Aramco стала задача построения высоконадежной дистанционной сети управления всеми контроллерами управляющими оборудованием на скважинах. Информация с каждой скважины должна поступать в единый центр управления. Кроме того на каждой скважине должна быть установлена система видеонаблюдения для передачи видеоинформации в реальном времени. Для этой цели были использованы MOXA VPort 351-T - индустриальные видеошифраторы, которые совместно с VoIP оборудованием ьыли подключены в сеть через индустриальный Ethernet коммутатор.   MOXA EDS-510A - Gigabit Ethernet коммутатор стал основой построения сети GOSP (Gas Oil Separation process) - завода по переработке газа и нефти. Каждый завод использует коммутатор MOXA EDS-510A для подключения всех устройств и вспомогательного оборудования в единую высоконадежную резервируемую Gigabit Ethernet сеть. Их высокая надежность (большое время наработки на отказ), а так же способность поддерживать резервируемое кольцо стали основным критерием выбора данного оборудования. Кроме того, MOXA EDS-510A имеют сертификаты DNV и Class I, Div. 2, широкий диапазон рабочих температур  от -40 до 75°C, что особенно необходимо для применения их в условиях необслуживаемых скважин.

Сетевые требования Почему MOXA? Построение сети удаленного управления с широкой полосой пропускания Поддержка топологии резервирования MOXA Turbo Ring   с временем восстановления менее 20ms Все устройства должны функционировать в условиях промышленной среды (широкий диапазон температур, взрывоопасность) Устройства имеют широкий диапазон рабочих температур от -40 до 75°C Передача данных на большие расстояния из-за территориальной  протяженности предприятия Оптическая Gigabit сеть обеспечивает одновременную передачу голоса, видео и данных Безопасность и надежность сетевого управления Поддержка стандартов Class I, Div.2/Zone 2 и DNV для жестких условий расположения Обеспечение резервируемой Gigabit сети для высокой надежности связи с производственным оборудованием.

Использованное оборудование: EDS-510A      Индустриальный управляемый 7+3G портовый Gigabit Ethernet коммутатор VPort 351-T   Одноканальный индустриальный MJPEG/MPEG4 видео шифратор
