Новостная рассылка MOXA в Украине

Апрель 2007 года www.moxa.com.ua

Содержание:

	Заглавная статья Новое поколение Turbo Ring - Рекордно короткое время восстановления - Типы топологий - MOXA индустриальные Ethernet коммутаторы с поддержкой МОХА TURBO RING
Новинки продукции МОХА: - TB1600: Новый терминальный блок для модулей ioLogik 4000 - NPort 5450: новые 4-портовые сервера устройств с RS-232/422/485 интерфейсом - OnCell G2150I: новая линейка индустриальных GSM/GPRS модемов - Изменение маркировки ioLogik E2210 и E2240
Применения: - USB-в-serial конверторы использованы для автоматизированной обработки в полупроводниковой промышленности - Простой в использовании сервер Ethernet ввода-вывода упрощает систему автоматизации в строительстве - Преобразование протоколов и данных под управлением MOXA UC-7110 и UC-7420

Заглавная статья

Новое поколение Turbo Ring

Протокол Турбо кольца (Turbo Ring) был введен MOXA около четырех лет тому назад для обеспечения системных интеграторов экономически выгодным и простым в конфигурации средством, обеспечивающим надежную резервируемую кольцевую технологию. MOXA сообщает о выпуске нового протокола "Турбо кольцо нового поколения" (new generation Turbo Ring), который обеспечивает потребителей большей гибкостью при создании резервируемой сети.

Рекордно короткое время восстановления

Сегодня, высокая сетевая эффективность достигается за счет избыточности сетевых ресурсов, а время простоя сети стал ключевым показателем при развертывании многих промышленных сетей. Дело в том, что потери от простоя промышленной сети могут вызвать катастрофические результаты. Чтобы помочь конечным пользователям минимизировать простой из-за любых сетевых проблем, MOXA первой в мире приступила к производству устройств, которые имеют скорость восстановления около 20 мс - это гарантирует, что Ваша сетевая связь будет функционировать безостановочно. Если любой из путей в сети выйдет из строя, система возвращается к нормальному функционированию всего за 20 мс, даже при полной загрузке - до 250 коммутаторов.
Различные топологии могут быть использованы при применении технологии Турбо кольца Moxa (Moxa Turbo Ring ) для уменьшения длин сетевых кабелей. Ваш выбор включает: кольцо без управляющих линий связи, двойное кольцо для одного коммутатора и двойне подключение (dual-homing). Испытайте самую быструю и наиболее надежную сетевую связь с резервируемыми коммутаторами MOXA с поддержкой Турбо кольца !

Типы топологий с использованием ТУРБО кольца MOXA

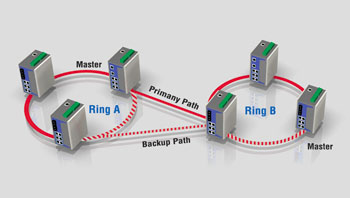

	Кольцо Для некоторых систем не всегда удобно соединение всех устройств системы в одно большое кольцо, поскольку некоторые устройства могут быть территориально расположены на значительно удаленных участках. Турбо кольцо в этом случае состоит из нескольких малых колец, которые связывают близко расположенные устройства, а эти малые кольца уже объединяются в единое кольцо, обеспечивая связь между ними.

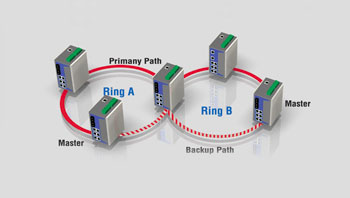

	Двойное кольцо Функция двойного кольца может добавляет надежности при использовании всего одного коммутатора EDS. На этом коммутаторе происходит объединение колец, для устранения проблем, которые могут возникнуть в работе одного из колец..

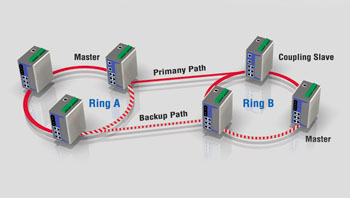

	Двойное подключение Сеть можно спроектировать и таким образом, что отдельные кольца будут использовать всего один коммутатор EDS, соединяющий две независимых точки связи. Вспомогательный путь будет активизирован, если основной путь выйдет из строя.

MOXA индустриальные Ethernet коммутаторы с поддержкой МОХА TURBO RING
(время восстановления <20 мс)

Индустриальные сети требуют простого и быстрого развертывания, но в тоже время должны обеспечивать быстрое восстановление при выходе из строя сегментов сети. MOXA предлагает полную линию управляемых индустриальных коммутаторов, которые поддерживают технологию Турбо кольца, что обеспечивает самую быструю и наиболее надежную сетевую связь для жестких промышленных приложений.

Постройте Gigabit сеть на основе индустриальных коммутаторов MOXA

Преимущества:
- Гибкие Gigabit оптические модули
- компактный дизвйн
- рабочая температура от -40 до 75°C

Gigabit сетевые приложения получают все большее распространение в мире промышленной автоматизации. Фактически, это уже стало стандартом для одновременной передачи видео, голоса и данных по одной широкополосной сети, на основе открытого Ethernet стандарта. Если требуется передача видео, то рано или поздно разработчики сталкиваются в проблемами обеспечения необходимой полосы пропускания.
Gigabit сети удовлетворяют эти требования, поэтому многие индустриальные сети строятся или модернизируются на основе Gigabit технологии.

MOXA предлагает серию Gigabit Ethernet управляемых коммутаторов, которые могут сформировать такую сеть для управляющих центров, передачи видео и голоса и т.п. Оборудование, поддерживающее Gigabit технологию - MOXA EDS-518A, коммутатор с 16+2G портами и MOXA EDS-510A, коммутатор с 7+3 портами. Эти Gigabit коммутаторы поддерживают быстрое восстановление сети при сбоях, имеют высокоскоростные Gigabit волоконно-оптические порты для создавать высоконадежной и мощной сетевой инфраструктуры.

	EDS-518A - 16+2G - управляемый Gigabit коммутатор
	EDS-510A - 7+3G - управляемый Gigabit коммутатор

	EDS-516A - 16-портовые управляемые коммутаторы
	EDS-508A - 8-портовые управляемые коммутаторы
	EDS-505A - 5-портовые управляемые коммутаторы

	EDS-408A - 8-портовые управляемые коммутаторы начального уровня
	EDS-405A - 5-портовые управляемые коммутаторы начального уровня

Новинки продукции МОХА

TB1600: Новый терминальный блок для модулей ioLogik 4000

TB1600 - новый терминальный блок специально разработанный для модулей ioLogik 4000: M-1600, M-1601, M-2600, и M-2601. Этот блок позволяет подключать через 20- штырьковый разъем с винтами вместо непосредственного подключения к модулям. TB1600 может монтироваться на DIN-rail и подключается к модулям с использованием 20-проводного плоского кабеля.

Спецификация
- DIN-rail крепление
- 20-pin соединитель
- размер 77.5 x 67.5 x 51 mm
- от 12 до 48 VDC

TB1600 будет доступен в апреле 2007 года

NPort 5450: новые 4-портовые сервера устройств с RS-232/422/485 интерфейсом

Недавно выпущены NPort 5450 - новые 4-портовые, 3-в-1 сервера устройств, которые поддерживают RS-232, RS-422 и RS-485 интерфейсы. Тип интерфейса может быть выбран используя удобную, встроенную утилиту. Так пользователи могут подсоединить различные типы устройств с последовательным интерфейсом к одному и тому же серверу устройств NPort 5450, это снижает стоимость при установке новой системы.

NPort 5450 оснащен подключаемыми RS-485 резисторами, которые особенно полезны при использовании подключения тиgа "цепь" для RS-485.

OnCell G2150I: новая линейка индустриальных GSM/GPRS модемов

Новый MOXA OnCell G2150I - четырехполосный промышленный GSM/GPRS модем, способный передавать данные и короткие сообщения (SMS) по GSM/GPRS мобильным сетям. OnCell имеет RS-232 и RS-422/485 последовательные интерфейсы, встроенную высококачественную 2.5 KV RMS isolation protection до одной минуты и 15 KV ESD surge protection.

OnCell может быть подключен к практически любому последовательному устройству, независимо это - отдельный контроллер, COM порт на PC или электрический измеритель. Модем расположен в защищенном IP30 корпусе, который может быть установлен на DIN-rail или в шкафу. Широкий диапазон входного напряжения от 12 до 48 VDC позволяет использовать различные источники питания, имеющиеся в системе управления, а светодиодные индикаторы позволяют облегчить определение наличия сигнала при различном расположении.

Особенности
- Четыре рабочие полосы - 900/1800, 850/1900 MHz GSM/GPRS
- GPRS Class 10
- скорость до 14,400 bps
- выбираемый RS-232 и RS-422/485 интерфейсы
- 2.5 KV RMS isolation до одной минуты для всех сигналов и питания
- 15 KV ESD surge protection
- светодиодные индикаторы для статуса мобильной сети и уровня сигнала
- DIN-rail и панельное крепление.

Модем OnCell G2150I GSM/GPRS - прекрасное решение, например, для следующих приложений:
- Дистанционный доступ к устройствам в местах, где трудно или невозможно установить наземные линии связи - в прибрежных местах, в горах, на крышах построек или вблизи шоссе.
- Поддержка дистанционной проверки измерителей или других устройств получения данных, расположенных вне локальной сети, например, замер площади арендуемых офисов и т.п.
- Дистанционный доступ в совокупности с 2.5 KV isolation protection для RS-422 или RS-485 сигналов позволяет использовать OnCell в промышленных приложениях с большим уровнем помех без дополнительных преобразователей интерфейса.

Подробнее о MOXA OnCell G2150I -->
http://www.moxa.com.ua/2007/product/OnCell-G2150I/OnCell-G2150I.htm

Изменение маркировки ioLogik E2210 и E2240

Внешняя сторона панели и упаковка для ioLogik E2210 и E2240 изменились, чтобы отражать позиционирование этих моделей как "Активный Ethernet В/В". Изменения вводятся с 1 апреля 2007 г.
Изменения показаны ниже:

ioLogik E2210
Наклейка (была)	будет с 1 апреля

Передняя панель

ioLogik E2240
Наклейка (была)	будет с 1 апреля

Передняя панель

Применения

USB-в-serial конверторы использованы для автоматизированной обработки
в полупроводниковой промышленности

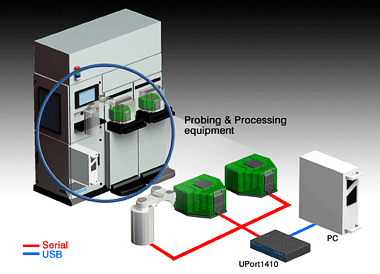

В автоматизированной системе производства полупроводников требовалось объединение различного типа оборудования для его проверки и управления. Оборудование производства полупроводников достаточно специфическое и управляется

промышленными компьютерами (IPC). Так как IPC не имеет достаточного числа последовательных портов, то требовалась установка дополнительных мультипортовых плат, которые использовали ресурс IPC.

MOXA решение

Простым решением, добавляющим COM порты стало применение USB адаптера - MOXA UPort 1410, который имеет четыре последовательных RS-232 порта через USB интерфейс. При этом интеграторам нет необходимости знать установки ввода-вывода или IRQ. По сравнению с многопортовыми последовательными платами, которые устанавливается непосредственно в компьютер, последовательные USB решения проще в установке и обеспечивают все необходимое для подключения оборудования для производства полупроводников.

Преимущества
- Упрощает эксплуатацию с внешним расширением COM портов
- Преодолевает ограничения, имеющиеся на число последовательных портов в PC.

Простой в использовании сервер Ethernet ввода-вывода упрощает
систему автоматизации в строительстве

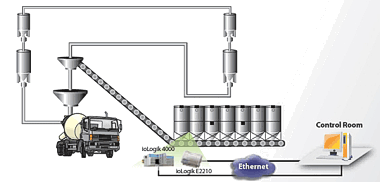

Разработчики в многих странах создают системы управления в строительной строительной индустрии, в частности при производстве бетона. Для повышения эффективного аналогичного производства, компания выбрала решение, включющее использование MOXA серверов В/В, как части "умного" промышленного завода по производству бетона.

Так серия ioLogik 4000 разработана для высоких плотности устройств ввода-вывода, а линейка ioLogik 2000 является идеальной для распределенных сред. Сервера ioLogik используют мощные DLL библиотеки, предусмотренные MOXA, что облегчает труд программистов при разработке специфических приложений.

Архитектурные требования
- Гибкая комбинация устройств ввода-вывода
- Простой монтаж при большой плотности устройств
- Свободно распространяемые DLL библиотеки
- Ethernet коммуникации
- Цифровые счетчики.

Почему MOXA?
- Простые в использовании VB, VC++ и BCB библиотеки для
Windows/WinCE/Linux платформ
- 16-канальные модули цифровых входов и выходов
- Масштабируемый дизайн
- Цифровые счетчики.

Оборудование
- ioLogik E2210: 12 цифровых входов, 8 цифровых выходов - Active Ethernet сервер ввода-вывода
- ioLogik 4000: расширяемый (модульный) сервер ввода-вывода.

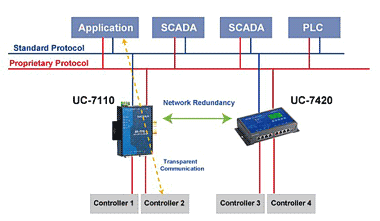

Преобразование протоколов и данных под управлением MOXA UC-7110 и UC-7420

Для промышленных приложений, как например, SCADA системы и системы проверки окружающей среды, преобразование протоколов - основная задача, которая влияет на всю систему управления в целом. Много усилий затрачивают системные интеграторы, чтобы переносить программное обеспечение на устройства, для которых основная задача - преобразование одного протокола в другой.

Одна из Европейских компаний использует MOXA UC-7110 и UC-7420 - встраиваемые компьютеры для создания надежной системы, которая может решать задачи сложного преобразования протоколов и поддерживать резервируемую сетевую связь. UC-7110 и UC-7420 предоставляют системным интеграторам простой путь подключения различных контроллеров в одну прозрачную сетевую связь. Программисты при этом обнаружили, что переносить уже готовое программное обеспечение достаточно просто, тем самым они смогли работать с многими устройствами со стандартными протоколами, как например, Modbus/TCP, Modbus/RTU и IEC 60870-5-104. Они смогли даже улучшить управление потоком данных для увеличения устойчивости сетевой связи между устройствами и управляющим центром. Кроме того, этот тип системы может быть использован как структура, обеспечивающая резервирование, чтобы гарантировать непрерывность операций. Это позволило также уменьшить длины кабелей связи и упростило системную архитектуру для получения экономически выгодных решений, которое полностью соответствуют требованиям индустрии.
