3 варианта коммуникаций в
новых конверторах serial в оптику
MOXA ICF-1150.
Существующие на рынке конверторы последовательного интерфейса в оптический обычно имеют только один последовательный и один оптический порт для преобразования
интерфейсов. Но с ростом различных типов индустриальных приложений возрастает и их сложность, требуются дополнительные возможности и характеристики,
включающие простую коммутацию проводов, обеспечение системной диагностики, а так же возможность подключения к нескольким хостам. Выбор конвертора,
обеспечивающего 3 варианта связи - наилучшее решение, для удовлетворения данных запросов.
- Как работает конвертор, обеспечивающий 3 варианта коммуникаций
- Простая коммутация
- Легкая системная диагностика
- Подключение к двух хостам, резервируемость
- Ограничения
Как работает конвертор, обеспечивающий 3 варианта коммуникаций?

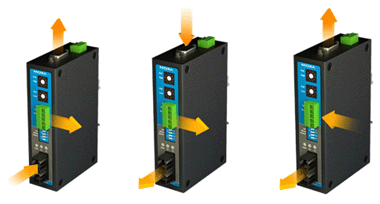

Рассмотрим на примере нового MOXA ICF-1150 как работает конвертор, обеспечивающий 3 варианта связи. MOXA ICF-1150
имеет один оптический порт и два последовательных порта. Разъем D-sub используется для RS-232 связи, а сменный терминальный блок
используется для RS-422 или RS-485 связи. Когда конвертор MOXA ICF-1150 получает данные через один из своих портов, он
одновременно может посылать данные через остальные 2 порта. Например, когда MOXA ICF-1150 получает команду с дистанционного устройства через
оптический порт, он в то же самое время преобразовывает команду и передает ее через RS-232 или RS-422/485 порты.
Простая коммутация
По сравнению с традиционными конверторами последовательного интерфейса в оптический, имеющими только один последовательный и один оптический порт,
серия MOXA ICF-1150 имеет 3 порта для коммуникаций. На основе большого опыта разработки устройств для промышленности, MOXA выбрала D-sub разъем для RS-232 связи, а сменный терминальный
блок для RS-422/485 связей. Применение наиболее стандартных разъемов может сохранить пользователям много времени при установке устройств и их эксплуатации.
Легкая системная диагностика
При подсоединении PLC или измерителей к оптическому конвертору, пользователям необходимо иметь понятный путь
диагностики происходящих событий: получение/отправка данных заблокированы, прекратилась передача или обнаружена ошибка. В большинстве случаев,
пользователь может изменить подключение (проводку), чтобы обнаружить, что причиной ошибок является неправильное подключение. Пользователи также могут попробовать использовать
конвектор последовательного интерфейса в
USB, для подключения оптического конвертора к ноутбуку и получения диагностической информации. После того, как передача данных
проверена, пользователь удаляет USB конвертор и восстанавливает существующее соединение. Тем не менее, ни одно из этих решений полностью не решают проблемы правильного подключения.
Конверторы, обеспечивающие 3 варианта коммуникаций могут решить эти проблемы.
Рассмотрим два сценария:
A. Подключение RS-485 устройств к оптическому порту.
Если RS-232 порт на конверторе MOXA ICF-1150 не использовался ранее, то его можно
подключить к ноутбуку и при помощи Гипертерминала ( “Hyper Terminal”) открыть COM порт и проверить передачу данных. После выполнения
диагностики и корректировки проводки (если это было необходимо), можно удалить связь между ноутбуком и конвертором, при этом не влияя на работоспособность системы.
B. Подключение RS-232 устройств к оптическому порту.
Можно использовать конвектор последовательного интерфейса в USB, такие как
MOXA UPort 1130 или
MOXA UPort 1150 для
подключения компьютера к RS-485 порту и проведения диагностики. После выполнения диагностики и корректировки проводки (если это было необходимо), можно удалить
эту связь, при этом не влияя на работоспособность системы.
Подключение к двух хостам, резервируемость
Так как в MOXA ICF-1150 все 3 порта виртуально связаны, то возможно подключить только максимум 2 последовательных
порта к различным устройствам. Например, можно подсоединить 2 ведущих (master) устройства, например, PLC - один через RS-232, а другой дистанционно - через оптический
порт. Ведомое (slave) устройство может быть подключено к RS-485 порту и получать команды от локального или удаленного мастер устройства. Компьютер может
быть также использован для проверки или управления устройствами.
Ограничения
Так как в MOXA ICF-1150 все 3 порта виртуально связаны, то возможно получить данные только максимум с 2 последовательных
устройств. Подключение более, чем двух устройств может нарушить передачу данных и привести к их искажению.
Несмотря на эти ограничения, конверторы с 3 вариантами коммуникаций - мощные современные средства преобразования последовательного интерфейса в оптический.
О MOXA ICF-1150 - индустриальных конверторах RS-232/422/485 в оптику (ST/SC соединители, multi и single mode)
можно прочитать -->
http://www.moxa.com.ua/industrialethernet/products/mc/ICF-1150.htm
О других медиаконверторах MOXA можно прочитать -->
http://www.moxa.com.ua/menu_2005/media/men_media_con_all.htm
