Серия OBU-102
Устройства обхода (bypass) волоконно-оптических соединений

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

Индустриальный Ethernet коммутатор - MOXA OBU-102

МОХА OBU-102 устройство обхода волоконно-оптических соединений (fiber optical bypass) позволяет релейно переключить вышедший из строя узел сети. При линейной топологии, отключение одного источника питания или сбой одного узла могут вывезти весь отрезок сети, так как связь между узлами сети последовательна. Наличие реле обхода позволяет "обойти" вышедший из стоя узел и, при этом, сохранить функционирование других устройств.

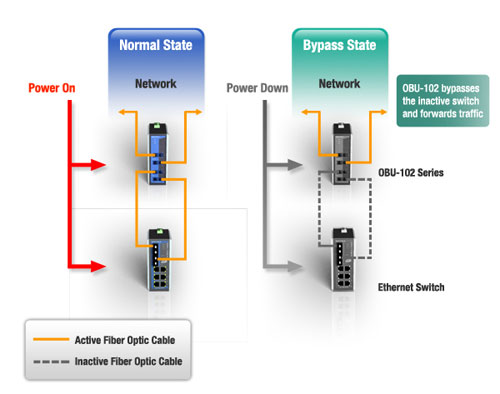

МОХА OBU-102 находится между узлом и сетью, чтобы добавить функциональность релейного обхода для любых сетевых коммутаторов, которые еще не поддерживают эту важную функцию. В нормальной состоянии МОХА OBU-102 выполняет функцию шлюза, который перенаправляет сетевой трафик к и от сетевого коммутатора. Когда происходит пропадание питания МОХА OBU-102 будет "обходить" коммутатор на котором пропало питание и просто передавать сетевой трафик на следующий коммутатор в цепи.

Особенности

- Поддержка Fast, Gigabit и 10 Gigabit Ethernet fiber с SC/ST/LC соединителями
- Дублированный, сдвоенный 12/24/48 VDC источник питания
- IP 30 металлический корпус
- Исполнение с расширенным температурным диапазоном от -20 до 70°C
- DIN-Rail крепление
- Малое потребление 0.72 W

Спецификации

Функции обхода

Время переключения

Max. 10 ms

Потери

Max. 1.6 dB

Интерфейсы

Оптический порт

100M/1G/10G fiber с SC/ST/LC соединителями, single mode

Перключатель

конфигурирует время переключения

Индикаторы

PWR1, PWR2, STATE

Питание

Входное напряжение

12/24/48 VDC, дублированный вход

Токовая защита

1100 mA @ 48 VDC

Подключение

2 съемных 2-контактных терминальных блока

Защита от неправильной полярности

Да

Механические

Корпус

IP30 защита, металлический корпус

Размеры

53.6 x 135 x 105 мм (подробнее)

Вес

700 г

Установка

DIN-Rail, настенное крепление (опционально)

Окружающая среда

Рабочая температура

от -20 до 70°C

Температура хранения

от -40 до 85°C

Относительная влажность

от 5% до 95% (без конденсата)

Сертификаты

Safety

UL 508 (Pending)

EMI

FCC Part 15 Subpart B Class A, EN 55022 Class A

EMS

EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-11

Shock

IEC 60068-2-27

Freefall

IEC 60068-2-32

Vibration

IEC 60068-2-6

Информация для заказа

OBU-102-SS-SC

Двухканальное устройство обхода (bypass) волоконно-оптических соединений с 4 single-mode портами, SC соединители, рабочая температура от -20 до 70°C

OBU-102-SS-ST

Двухканальное устройство обхода (bypass) волоконно-оптических соединений с 4 single-mode портами, ST соединители, рабочая температура от -20 до 70°C

OBU-102-SS-LC

Двухканальное устройство обхода (bypass) волоконно-оптических соединений с 4 single-mode портами, LC соединители, рабочая температура от -20 до 70°C
