Медиаконверторы МОХА
|
Серия ICF-1280I |
| Индустриальные 2 портовые конверторы PROFIBUS в оптику |
 |
Индустриальные 2 портовые конверторы PROFIBUS в оптику |
 |
|
 |
 |
Серия конверторов MOXA ICF-1280I используются для преобразования PROFIBUS сигналов из «меди» в оптику.
Конверторы MOXA ICF-1280I увеличивают дальность передачи данных до 4 км (многомодовое волокно) или до 45 км (одномодовое волокно). MOXA ICF-1280I обеспечивает 2 KV изоляцию для PROFIBUS сигналов и поддерживают два источника питания для обеспечения непрерывной работы PROFIBUS системы.
|
|
Дистанционная диагностика оптоволокна
Волоконно-оптические кабели используются для передачи данных на большие расстояния и визуальный осмотр волоконно-оптического кабеля достаточно сложен. Конверторы серии MOXA ICF-1280I устраняют необходимость в осмотре (инспектировании) состояния волоконно-оптических кабелей, предоставляя функцию удаленной диагностики волокна (Remote Fiber Diagnosis), которая настраивается используя DIP переключатели.
Существуют две основные функции, предоставляемые удаленной диагностикой оптоволокна:
1. Определение с какой стороны (Tx или Rx) имеются причины проблемной работы конвертора;
2. Проверяется волоконнооптическое соединение для любой топологии для конкретного конвертора.
Аномалии в работе волоконно-оптического кабеля могут быть автоматически обнаружены и идентифицированы с помощью светодиодного индикатора. Дистанционная проверка оптоволокна облегчает развертывание и управление, а также значительно сокращает время поиска и устранения неисправностей.
Резервируемое кольцо
Конверторы серии MOXA ICF-1280I могут подключить PROFIBUS устройства к резервируемой кольцевой топологии. Используя DIP переключатель можно настроить все конверторы MOXA ICF-1280I в режиме работы по резервируемому кольцу. Когда PROFIBUS мастер передает сигнал от одного конвертора к PROFIBUS ведомым устройствам, этот сигнал будет проходить ко всем конверторам по кольцу, пока не вернется к первоначальному конвертору. Резервируемая кольцевая структура обеспечивает отсутствие потерь пакетов с нулевым временем восстановления.
|
|
|
Особенности |
|
|
|
 |
Автоматическое определение скорости передачи, до 12 Мбит |
|
|

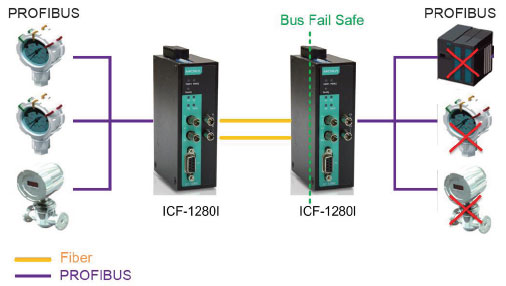

Сбои в PROFIBUS шине не вызывают прекращения функционирования сегмента |
|
|
Резервирование оптоволокна с нулевым временем восстановления |
|
Проверка оптоволокна с одного конвертора |
|
Сигнал тревоги на релейном выходе |
|
2 KV гальваническая изоляция |
|
Резервируемый
вход по питанию |
|
Расширение PROFIBUS расстояния передачи до 45 км |
|
Доступна модель с расширенным температурным диапазоном от -40 до 75°C |
|
| |
|
Спецификации |
|
|
|
 Технология |
| Стандарт |
IEC 61158-2 для PROFIBUS DP |
| Интерфейс |
| P1/P2 порт |
ST оптическое волокно |
| P3 порт |
PROFIBUS DP (DB9 female) |
| Сигналы тревоги |
Один релейный выход с нагрузкой до 2 A @ 30 VDC (нормально открыт) |
| Светодиодные индикаторы |
PWR1, PWR2, Ready, P1, P2, P3, Fault |
| DIP переключатели |
DIP 1 до 4: Установка скорости
DIP 5: Мониторинг оптики
DIP 6/7: линейная/"звездная" топология (с / опциональным P1/P2 запретом), резервируемое кольцо (Redundant Ring mode)
DIP 8: Удаленная диагностика оптоволокна (Remote Fiber Diagnosis) |
| PROFIBUS |
| Скорость |
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000 и 12000 Kbps |
| Автоопределение скорости |
Да |
| Изоляционная защита |
2 KV |
| Оптика |
| точка-точка, линейная (шина), звезда, резервируемая топологии |
 |
| Физические характеристики |
| Материал корпуса |
Металл |
| Установка |
DIN-Rail, настенная (опциональный кит) |
| Вес |
225 г |
| Размеры |
39 x 115 x 70 мм
См. подробнее ->> |
| Окружающая среда |
| Рабочая температура |
от 0 до 60°C - стандартные модели,
от -40 до 75°C модели с расширенным температурным диапазоном
(с индексом "T") |
| Относительная влажность |
от 5 до 95% RH |
| Температура хранения |
от -40 до 75°C |
| Питание |
| Питание |
От 12 до 48 VDC |
| Соединитель |
Терминальный блок |
| Защита линий питания |
Level 3 (2 KV) Surge Protection |
| Токовая защита |
Да, 1.1 А |
| Сертификаты |
| Safety |
UL 508, EN 60950-1 |
| EMC |
CE, FCC Part 15 Subpart B Class A |
| EMI |
EN 55022, Class A; EN 55024 |
| EMS |
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Power Surge) Level 3,
EN 61000-4-5 (Communication Surge) Level 3,
EN 61000-4-6 (CS) Level 3 |
| Freefall |
IEC 60068-2-32 |
| Green Product |
RoHS, CRoHS, WEEE |
|
Информация для заказа |
|
|
|
| ICF-1280I-M-ST |
Индустриальный конвертор PROFIBUS в оптику, multi-mode, 2*ST соединителя, рабочая температура от 0 до 60°C |
| ICF-1280I-M-ST-T |
Индустриальный конвертор PROFIBUS в оптику, multi-mode, 2*ST соединителя, рабочая температура от -40 до 75°C |
| ICF-1280I-S-ST |
Индустриальный конвертор PROFIBUS в оптику, single-mode, 2*ST соединителя, рабочая температура от 0 до 60°C |
| ICF-1280I-S-ST-T |
Индустриальный конвертор PROFIBUS в оптику, single-mode, 2*ST соединителя, рабочая температура от -40 до 75°C |
|
| |
|
