Moxa Connection
Эта рассылка охватывает последние новости о продукции и технологиях для индустриальных сетей
Опубликовано Moxa Technologies www.moxa.com
Ноябрь, 2003
Том. 4, статья 6

В этом обзоре:

Заглавная статья:

Обновления для оборудования

Применения:
Новые!!!

Бесплатно !!!
  Заглавная статья

 Модули для встраивания в устройства пользователя (TTL и RS-232/422/485) для придания устройствам возможности подключения к Ethernet сетям

Модули TTL - Ethernet
MOXA NE - 4000T

 Модуль подключения устройств с последовательным интерфейсом (TTL) в 10 Mbps Ethernet сеть
 MOXA NE - 4100T

 Модуль подключения устройств с последовательным  интерфейсом (TTL) в 10/100 Mbps Ethernet сеть

(Поддерживает програмирование пользователем)

Модули RS-232 (422/485) - Ethernet с RJ-45 соединителями
MOXA NE - 4110S

 Расширенный модуль подключения устройств с последовательным интерфейсом (RS-232) в 10/100 Mbps Ethernet сеть

(Поддерживает програмирование пользователем)		 MOXA NE - 4110A

 Расширенный модуль подключения устройств с последовательным интерфейсом (RS-422/485) в 10/100 Mbps Ethernet сеть

(Поддерживает програмирование пользователем)
NPort Express Module
DE-311M

Сетевой модуль (10/100 M Ethernet) для встраивания в устройства с RS-232 интерфейсом.

Модули RS-232 (422/485) - Ethernet с штырьковыми соединителями
MOXA NE - 4120S

 Расширенный модуль подключения устройств с последовательным интерфейсом (RS-232) в 10/100 Mbps Ethernet сеть

(Поддерживает програмирование пользователем)		 MOXA NE - 4120A

 Расширенный модуль подключения устройств с последовательным интерфейсом (RS-422/485) в 10/100 Mbps Ethernet сеть

(Поддерживает програмирование пользователем)

  Обновления для оборудования

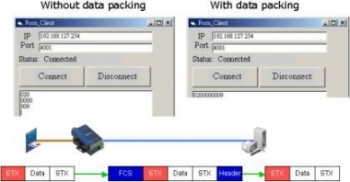

Особенности передачи данных модулями серии NE-4xxx

   MOXA Network Enabler (NE) обеспечивает специальный механизм упаковки данных, для того чтобы гарантировать их целостность при передаче по TCP/IP сетям. Упаковка данных может производиться  в двух формах-  с  разделителем  и форсированно (принудительно).
   Если используется механизм с ограничителем, то данные буферируются в устройстве и передаются только по появлению ограничителя. В этом случае в Ethernet данные от последовательного устройства передаются одним фреймом. Преимущество этого метода - простота контроля передаваемых данных. Если, например, необходимо передать “Good morning Miss Moxa” и выбран простой ограничитель (XX например), то данные передаются одним фреймом после ввода всего сообщения “Good morning Miss MoxaXX”.
   Если используется принудительный механизм, то данные накапливаются в буфере до тех пор пока не будет превышен заданный лимит времени или не произойдет заполнение буфера. В этом случае нужно быть уверенным, что лимит времени выбран верно, чтобы все данные были переданы в одном Ethernet фрейме.


MOXA NE - 4110S позволяет облегчить подключение светодиодных табло
   Светодиодные панели отображения играют все большую роль в повседневной жизни людей.
   Стандартно эти панели подключаются к компьютеру через RS-232 или RS-485. Если расстояния короткие, то может использоваться RS-232, если расстояния до 1.2 km, то - RS-485. В любом случае расстояние ограничено используемым интерфейсом.
    Moxa NE-4110S Network Enabler может быть встроен в такие табло и придать им возможность простого подсоединения к Ethernet сетям, устройства приобретают функцию "Ethernet-ready". При этом светодиодные панели теперь становятся доступными с любого компьютера в сети, что позволяет значительно повысить функциональность их применения.

Индустриальные сети на базе  Plug-n-Play коммутатора MOXA EDS-405

SС момента появления индустриальных коммутаторов серии EDS-305/308, пользователи ожидали новых неуправляемых коммутаторов с возможностью кольцевого резервирования.
   МОХА рада анонсировать новую серию EDS-405, которая появилась уже в конце октября. Серия MOXA EDS-405 наследует лучшие характеристики серии EDS-305/308, включая релейный выход и резервируемое питание. Но устройство является plug-n-play Ethernet решением с резервированием и временем восстановления кольца в течении не более300 ms, что позволяет индустриальным системам управления функционировать непрерывно.
Серия EDS-405 включает две модели: EDS-405 с 5 10/100BaseT(X) портами и  EDS-405-MM с 3 10/100BaseT(X) портами и 2 multi-mode 100FX портами.



 PC/104 платы МОХА снижают стоимость подключения устройств с последовательным интерфейсом

   MOXA - лидер в производстве мультипортовых плат, производит все типы устройств для шин ISA, PCI и Universal PCI. С учетом этого опыта МОХА начала поставки новых мультипортовых плат, поддерживающие расширенный PC стандарт. Они работают совместно с PC/104 процессорными платами и имеет 2-4 RJ45 порта и дополнительные (опциональные) соединительные кабели с DB9 или DB25 соединителями, для обеспечения гибкости соединения. Это прекрасное решение для подключения устройств с последовательным интерфейсом RS-232/422/485 к PC/104 компьютерам.


Особенности:
 - Встроенная 16 KV ESD Surge Protection
 - Переключатели для выбора IRQ и I/O установок
 - Встроенные на плате Tx, Rx светодиодные индикаторы для всех портов
 - Совместимость с основными операционными системами.

  Состав серии:
- CA-104 - 4 портовые RS-232 платы формата PC/104
- CA-132/132I - 2 портовые платы RS-485/422 формата PC/104

Подробнее ->

  Применения




Примение MOXA ED6008 на сталеплавильном комбинате Ma Anshan
(Распределенная система управления)

   Ma Anshan сталеплавильный комбинат, который имеет более 70,000 служащих - самое большое промышленное предприятие в Anhui, Китае. После более чем 40 лет действия комбинат Ma Anshan стал одним из основных поставщиков железа и стали в Китае. Завод имеет собственную электростанцию, которая обеспечивает завод электроэнергией и теплом. После проведения исследований, инженеры предприятия остановили свой выбор на MOXA EtherDevice ™ Server, как на неотъемлемой части их индустриальной заводской сети.
   Из-за то, что производства тепла сопровождается вредным побочными эффектами, как например, высокий уровень электрической составляющей, излучение большого количества тепла и газовых отходов, а также из-за большого расстояния  между подстанциями электростанции, потребовался высокий уровень автоматизации и надежности для управляющей системы этого предприятия. Для гарантированной и стабильной связи между системой SCADA, серверами  и рабочими станциями необходимо было обеспечить надежную работу индустриальной сети.
  Ma Anshan решил эти проблемы с использованием MOXA ED6008 на информационном уровне, чтобы сформировать сетевое кольцо с резервированием. ED6008 соединяет сервера на каждой из подстанций и комнату управления. ED6008-MM использованы для формирования двойного волоконнооптического кольца с резервированием. На уровне устройств, использованы управляющие контроллеры, подключенные к каждому из колец.
Преимущества MOXA EtherDevice™ Switch ED6008:
 - Резервируемая сеть с временем восстановления < 300 ms
 - Сетевые предупреждения по Email или на Pager
 - Простая установка и управление через web-browser
 - SNMP OPC Server - простая интеграция сетевого управления с  HMI/SCADA
 - Большое рабочее расстояние при использовании оптического кабеля - 15 km (single mode); 2 km (multi mode).
