Топология сети RS-485 включает
описывает взаимодействие между различными
передатчиками и приемниками, которые
образуют сеть. Терминация относится к
проблемам устранения отражения
сигналов, которое происходит на
протяженных линиях передачи.
1. Топология
Топология RS-485 сети
описывает как различные узлы
составляющие единую сеть
взаимодействуют между собой. Возможны
следующие топологии сети - звезда, кольцо,
шина, "последовательная цепочка". В
общих чертах, проблемы с выбором
неправильного типа сетевой топологии
возникают только тогда, когда длина
соединительных кабелей и скорость
передачи таковы, когда начинают
сказываться эффекты линии передачи.
Наиболее общее правило для определения
работоспособности сети - время
распространения сигнала должно быть в 4
раза меньше времени задержки сигнала в
кабеле.
Если появляются эффекты,
оказывающие влияние на качество передачи,
тогда рекомендуется использовать сеть с топологией
"последовательная цепочка" (см.рис.1),
в котором узлы связаны между собой по принципу первый со вторым,
второй с третьим, и т.д. Так как топология
"последовательная цепочка" проста в организации,
она рекомендуется для построения сетей, основанных на использовании RS-485 стандарта.

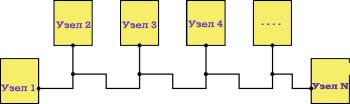

Рис. 1:
Топология "последовательная цепочка"
2. Терминация
Терминирующие резисторы используются для поглощения сигналов,
отраженных от конца линии и
предотвращения наложения их на сигналы данных.
Суть проблемы состоит в том, что сигнал
дойдя до конца линии отражается, таким же образом как эхо,
возникающее при отражении звука от
стены. Даже учитывая, что отражённый сигнал имеет меньшую мощность,
чем первоначальный сигнал, он имеет
достаточный уровень для объединения и искажения
основных сигналов данных.Терминирующие резисторы,
по существу, “неинтеллектуальные -
тупые” устройства, которые делают линию
как бы бесконечной (пока энергия сигнала не будет
рассеяна полностью).
Техника терминации, рекомендуемая здесь,
прекрасно подходит для использования в сети с топологией
"последовательная цепочка", которая была рассмотрена выше.
Эта техника называется двунаправленной терминацией и
предполагает наличие двух резисторов, размещённых по обоим концам
RS-485 сети (см.рис.2). Главное, что нужно иметь в виду,
то что терминирующие резисторы должны иметь такую же характеристику
сопротивления что и линия передачи. Например,
можно выбрать платы семейства MOXA Industio CP-114I и CP-132I,
которые уже имеют встроенные 120 Ohm
резисторы для каждого порта
подключаемые/отключаемые при помощи
специальных переключателей.

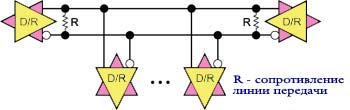

Рис.2 Двунаправленная терминация
Мы надеемся, что эта статья даёт читателям представление о важности выбора топологии и терминации в RS-485 сетях.
В последующих выпусках будут
рассмотрены следующие темы, касающиеся применения RS-485 устройств:
- изоляция и защита от перенапряжения.
Bee Lee,
Менеджер по мультипортовым платам с
последовательным интерфейсом
|
