Идеальные
решения MOXA для интеллектуальных
транспортных систем
Разрабатываемые с перспективой
интеллектуальные транспортные системы
(ИТС) включают интеграцию данных, видео
и голоса по IP сетями, с целью создания
всеобъемлющих систем управления и
контроля. Устойчивость и надежность
сетевой архитектуры - основа ИТС. MOXA
обеспечивает идеальные для ИТС, а также
различные типы оборудования для
построения систем управления
транспортом.
Системы управления в
тоннелях
Безопасность и доступ к
информации в реальном времени -
ключевые показатели для построения
интеллектуальной управляющей системой
для тоннелей. Решения МОХА
приспособлены для удовлетворения
практически любых требований клиентов:
- Ethernet базирующаяся сетевая
инфраструктура с возможностью
резервирования
- высокоскоростная передача на
большие расстояния
- индустриальный дизайн для
различных климатических условий
- IP видеонаблюдение в реальном
времени.

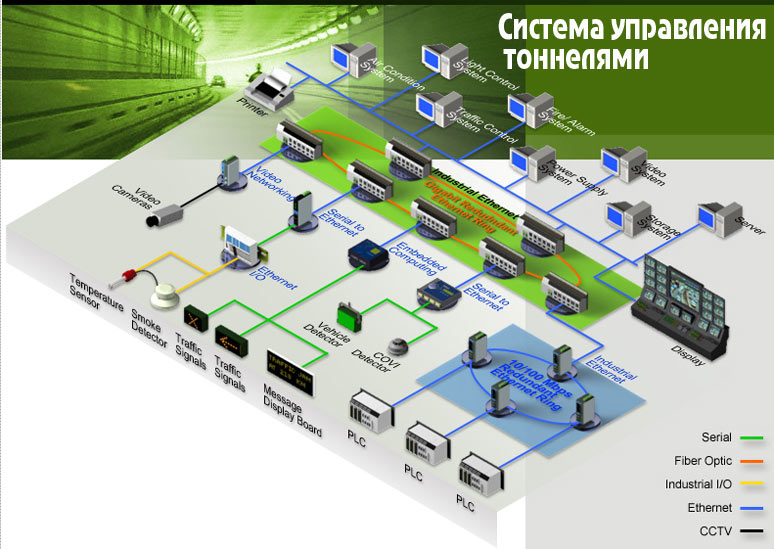

Системы
управления в
тоннелях
Безопасность
превыше всего
Безопасность является
всегда центральной темой для
управляющих систем туннелями,
поскольку тоннели обеспечивают
связь для основных дорог и шоссе.
Тоннели представляют риск для
автомобилистом тем, что они часто
сжимают поток движения при въезде
в тоннель. По сравнению с авариями
на открытых дорогах, инциденты в
тоннелях могут закончиться
катастрофическими последствиями.
Перегрузка тоннелей и инциденты,
как например, поломки, пожары или
превышения пределов уровня
угарного газа должны быть
обнаружены наиболее быстро.
Описание системы
управления тоннелем
Система
управления тоннелем располагается
в специализированной центре
управления и состоит из нескольких
подсистем, предназначенных для
эффективного управления различным
типом оборудования.
В общем случае можно
выделить следующие подсистемы:
- Силового управление
тоннеля: подстанции и блоки
непрерывного питания
- Управления сигналами - светофоры,
знаки предупреждения на
светодиодах и т.п.
- Управления вентиляцией и
освещением
- Аварийные системы и системы
предупреждения
- Контроля высоты
- Контроля возгорания - пожарные
детекторы и средства тушения
- Контроля атмосферы - датчики
окисла углерода и т.п.
- Видеоконтроля.
Проблемы
Сегодня тоннели больших
объемов пропускаю большой поток
автомобилей. Но в узкой,
ограниченной среде тоннеля, даже
незначительные инциденты могут
вызвать чрезвычайные бедствия с
критическими и катастрофическими
инцидентами. Безотлагательная
реакция на инциденты движения
позволяет поддерживать
непрерывным поток движения. По
этой причине обслуживающий
персонал должен быть обеспечен
своевременной информацией, чтобы
сообщать автомобилистам о рисках в
тоннеле. Своевременная информация
гарантирует максимальную
безопасность и надежность системы
управления.
Требования
Поскольку тоннели
считаются одним из сложных
секторов маршрута движения,
безопасности, надежности, то
доступ в реальном времени к
информации об его состоянии
является ключевым показателем при
создании интеллектуальной
тоннельной управляющей
инфраструктуры. Сеть, которая
соединяет и по которой передается
вся информация из подсистем должна
удовлетворять следующим
требованиям:
Базироваться на Ethernet
сетевой инфраструктуре Для систем
управления тоннелями это критично,
так как необходимо создавать
эффективную сетевую
инфраструктуру для связи со всеми
подсистемами. В течение многих лет
IP сети показали свое преимущество
над традиционными Field Buses сетями.
Дополнительно к тому, что таким
сетям может передаваться любой тип
данных, другим преимуществом
является ее высокая полоса
пропускания. Это позволяет
использовать видеокамеры
совместно с управляющим
оборудованием, подключенным к тому
же основному сетевому кольцу через
индустриальные Ethernet коммутаторы.
Избыточность и
высокая доступность
Системы эффективного
управления движением не терпят
простоя. По сравнению с
устройствами с последовательным
интерфейсом, Ethernet коммутаторы
могут быть подключены в кольцо, со
способностью системы обнаруживать
потерю соединения и
переадресовывать данные в обход
вышедшего из строя соединения.
Такой процесс очень критичен и
гарантирует непрерываемость
сетевых операций. Безопасность
автомобилистов гарантируется
использованием резервируемых Ethernet
устройств.
Высокоскоростная
передача на большие расстояния
Сетевые возможности должны
быть достаточными, чтобы
обеспечивать передачу данных
большого объема. Ethernet коммутаторы
и волоконно-оптические кабели
обеспечивают необходимую скорость
и экономически выгодную полосу
пропускания, а так же надежность
передачи всей информации
диспетчерам от сенсоров и
различных детекторов. Стандартная
полоса пропускания Ethernet включает
10, 100, 1000 Mbps, а волоконно-оптические
кабели предоставляют
высокоскоростную и безопасную
связь на большие расстояния вдоль
дорог и тоннелей.
IP видеонаблюдение в
реальном времени
Современные
системы управления тоннелями
существенно выигрывают при
использовании видео камер, которые
обеспечивают в реальном времени
информацией диспетчеров движения,
ответственных за управление и
проверку дорожных знаков, световых
сигналов, непредвиденных ситуаций,
вентиляции и тоннельного
освещение. Новые и экономически
выгодные камеры со способностью
передачи оцифрованного
изображения требуют более широкой
полосы частот. Следовательно,
видео по IP стало очень важным для
наблюдения и повышения
безопасности. Кроме того,
операторы теперь могут легко
получать видео образы по IP сети
в любое время и в любом месте.
Индустриальный дизайн для
различных климатических
условий
Способность обнаруживать и
мгновенно восстанавливать сетевые
подключения очень важно для
безопасных, критических
тоннельных приложений. Чтобы
повысить системную надежность,
индустриальные типы оборудования
должны иметь высокое время
наработки на отказ иметь
расширенный температурный
диапазон (например, от -40 до 75 °C) и
специальные индустриальные
корпуса.
Сетевые
решение МОХА Безопасность и надежность -
основной приоритет при создании
тоннельной инфраструктуры
управления. МОХА обеспечивает
семейство промышленных устройства,
которые могут быть использованы
для создания опорной сети связи,
для обеспечения доступа ко всем
данным от оборудования.
Обеспечивая надежность и
универсальность решения МОХА
включают: индустриальные Ethernet
коммутаторы, серверы устройств с
последовательным интерфейсом, встраиваемые
компьютеры, медиаконверторы и
видео серверы. Есть много причин,
почему продукты МОХА являются
хорошим выбором для создания
сетевых систем связи для
тоннельных приложений:
Масштабируемость
МОХА индустриальные Ethernet
коммутаторы имеют скорость
передачи от 10/100 и даже 1000 Mbps по
волоконным или медным портам. Они
также поддерживают одномодовый
или мультимодовый режимы для
передачи данных по различным типам
волоконнооптического кабеля.
Высокая надежность
Резервируемость питания
вводится для того, чтобы
предотвратить крах системы при
выходе одного из источников
питания
Поддержка кольцевой топологии,
обеспечивать альтернативный путь
для данных
Индустриальное Ethernet
оборудование имеет более надежные
компоненты и высокое время
наработки на отказ
Способность противостоять
критическим температурным
условиям от -40 до 75 C
Индустриальное оборудование
имеет специальные корпуса для
защиты от вредных субстанций
Индустриальное оборудование
изготавливается с соответствии с
требованиями CE, FCC, UL и
предназначено противостоять
тряске, влаге и вибрации
Встроенные часы-сторож
(watch-dog) предназначены для предохранения
от произвольного прерывания
услуг
Непрерывнось
функционирования
Высокая надежность и
интеллектуальность обеспечивает
быструю способность
восстановления и безопасность, что
гарантирует непрерывное и
безопасное выполнение всех
операций.
Простота в
обслуживании
Посылка предупреждающих
сообщений (например по эл.почте)
когда обнаружено одно из аварийных
событий, позволяет
идентифицировать проблемы и
формировать немедленно ответные
действия.
Видео по IP С использованием МОХА
распределенной системы видео
наблюдения - решением базирующимся
на IP сети, внедрение его в
тоннельном управлении - легкое и
простое.
Система
управления энергетическими
подстанциями
Проблема:
Надежная передача данных от IED (интеллектуальных
электрических устройств) в реальном
времени
в центр управления по Ethernet сети.
Преимущества: Все
данные от IED просто и надежно
передаются по резервируемой сети.
Описание: Локальная
силовая распределяющая компания
обеспечивает электричеством около 40,000
предприятий и поселков в штате
Колорадо.
При подготовке к возможному
дерегулированию промышленности,
компания непрерывно изучает новые и
уникальные пути улучшения
предоставляемых услугу и обеспечению
их надежности для клиентов, при
сохранении низкого уровня цен.
Для того, чтобы
обеспечивать надежную силовую
распределительную услугу, компания
начала расширять свою силовую
распределительную сеть (подсистему) и в
локальные области. Программа
автоматизации использует микросистему
SCADA для внедрения дистанционного
контроля силовых сетей, подстанций, и
локальных подстанции на единой
открытой платформе. Платформа
использует Ethernet базирующуюся
волоконнооптическую сеть между каждой
из подстанций. Эта микросистема SCADA
требует высоконадежных, резервируемых
Ethernet коммутаторов, которые бы имели
более высокую надежность по сравнению
с коммерческими коммутаторами и
серверов устройств с последовательным интерфейсом,
которые бы смогли объединить и
управлять всеми IED на каждой из
подстанций.

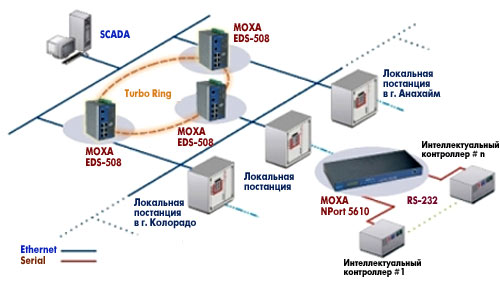

Решение: Компания
выбрала MOXA индустриальные Ethernet
коммутаторы и продукты сервера
устройств NPort
из-за их высокой надежности, возможности
кольцевой резервируемой структуры, удобства
использования и низкого уровня
стоимости. Оснащенное защищенными IP30
корпусами, серия MOXA
EDS 508 имеет высокий уровень наработки
на отказ (MTBF свыше 260,000 часов).
Уникальное MOXA "Турбо
Кольцо"
обеспечивает надежную резервируемую кольцевую связь
с временем восстановления в пределах 300
мс и обеспечивает промышленную
надежность коммуникаций. Кроме того,
сервера устройств NPort используют
мультифункциональное программное
обеспечение, что делает установку и
конфигурацию коммуникаций на IED
очень простой. Используя отображение COM
портов в устройствах серии NPort, клиент может легко
отобразиться до 256 COM портов, для
подключения IED.
Преимущества: -
Резкое уменьшение простоя за счет
быстровосстанавливаемой кольцевой
структуры
- Расширенная способность
дистанционного контроля COM портов
- Длительное время наработки на
отказ и большой гарантийный период
- Снижение стоимости обслуживания
за счет простого программное
обеспечения конфигурации
- Гибкость платформы управления и
уменьшение стоимости эксплуатации.
MOXA
встраиваемые модули серверов
устройств делают системы оплаты
кредитными картами более
эффективными
Все большее
количество розничных магазинов
устанавливают системы оплаты с
использованием бесконтактных
кредитных карт. По сравнению с более
традиционными картами с магнитной
полосой, бесконтактные карточки не
требуют контакта с устройствами чтения,
достаточно поднести карточку на
небольшое расстояние к считывателю и
произойдет процесс авторизации и
оплаты в течение порядка 12 секунд. В
Тайване рыночные аналитики ожидаются
появления свыше 5,000 таких устройств,
которые начнут операции в online в конце первого
квартала 2006 года.
Серия MOXA
NE - встраиваемых модулей - серверов
устройств является идеальной для
создания бесконтактных считывателей и
тем более, "Internet-готовых".
Встраиваемый сервер устройств может
также использоваться в составе систем
для оплаты услуг в супермаркетах,
театрах, магазинах, кафе и других заведениях.
В будущем, если Вы увидите
бесконтактную платежную систему, то
вероятно, что она включает MOXA NE серверы
устройств.
MOXA NE - серверы устройств - RS-232/422/485 -
Ethernet встраиваемые модули, которые
поддерживают ряд Ethernet протоколов.
Изготовители оборудования встраивают
модули серверов устройств в свои
устройства чтения с
последовательным интерфейсом для
обеспечения им способности
подключаться к Ethernet сетям.
Серия MOXA NE
встраиваемых модулей - серверов
устройств имеет следующие
преимущества:
- Поддержка стандарт
RS-232/422/485/TTL в 10/100Mbps Ethernet сетевой
интерфейс
- Простое управление: Web/Serial/Telnet
консоль, Windows утилиты
- Поддержка многочисленных режимов
передачи: Windows Real COM, TCP Server/Client
- Поддержка протоколов UDP: TCP, UCP, IP, ARP,
ICMP, TELNET, DHCP, SNMP, SMTP
- Сертификат CE
- Поддержка программирования на
языке C для выполнения преобразования
протоколов.
Построение
сети медицинских учреждений
Обзор Для того,
чтобы оставаться конкурентоспособными,
многие медицинские учреждения
приобретают новое, более современное
медицинское оборудование или заменяют устаревшие
устройства, чтобы привлекать все
больше пациентов. Для того, чтобы
подключить новые устройства или уже
существующие с последовательным
интерфейсом к сетевой инфраструктуре
учреждения, системные интеграторы в
медицинских центрах всегда ищут более
эффективные решения.
Решение МОХА NPort
W2004, W2250
и W2150
- беспроводные сервера устройств
могут быть использованы
системными интеграторами, чтобы
подключить мобильные устройства с
последовательным интерфейсом через
беспроводные сети к главному
компьютеру, работающему под
управлением Windows, Linux или Unix. Встроенный
драйвер Virtual COM, программное
обеспечение TCP и RS-232/422/485 программно
выбираемые интерфейсы позволяют
серверам устройств серии NPort W2000
связываться фактически с любыми
медицинскими устройствами, как
например, измерителями пульса,
давления, кардиографами, анализаторами
крови т.п. по единой сети медицинского
учреждения. Устройства с
последовательным интерфейсом могут
быть доступны главному компьютеру как
через обычную Ethernet сеть (например через
NPort 5200, 5400), так и через беспроводные
сети (
NPort W2004, W2250
и W2150
и AWK-1100).

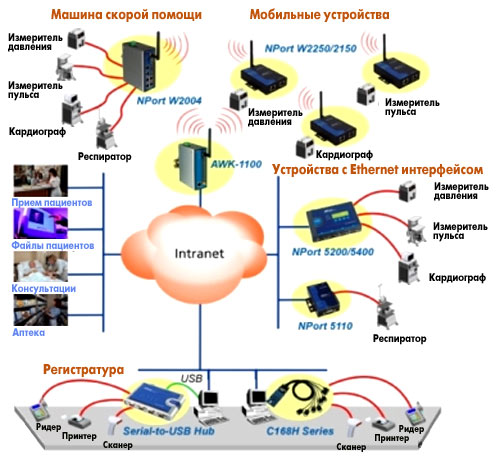

Диаграмма применения
Применение
UC-7420 для облегчения логистики RFID
маркированных грузов
Обзор
Управление распределением (логистикой)
грузов является важным аспектом при
использовании срочных средств их
доставки. В прошлом, обычно использовался
персонал для сбора и разбора грузов,
отправляемых или получаемых компаниями -
перевозчиками. Введение штрих-кодирования
несколько облегчило эту задачу, но все
равно не позволило полностью заменить
людской ресурс, т.к. персонал продолжал
обслуживать считыватели штрих-кодов. В
результате, управление сортировкой
грузов оставалось все еще очень
трудоемким.
Обычно, водителям
грузовиков необходимо было вручную какие
грузы и куда необходимо доставлять и
выгружать. Возникало несколько проблем:
(1) задача очень монотонная, что
увеличивало шанс того, что грузы
поставлены в неправильном порядке. (2)
Операции осуществлялись не в реальном
времени, поскольку полная информация о
грузах могла быть собрана только после
окончательной загрузки грузовика.
Решение: МОХА UC-7420 может
быть использован как внешний контроллер
в системе материально-технического
снабжения RFID (RFID - радиочастотная
маркировка изделий). В этом случае, в

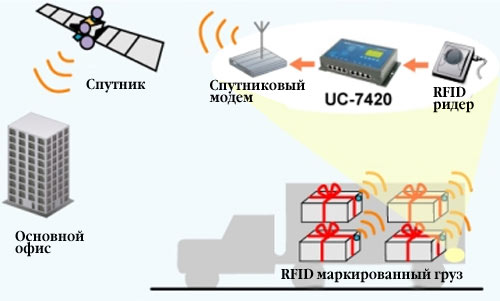

каждом грузовике располагаются:
считыватель RFID, встраиваемый компьютер
МОХА UC-7420 и спутниковый модем. Считатель
RFID и спутниковый модем подключены к UC-7420,
а этикетки RFID прикреплены к каждому
пакету (отдельному грузу). Такой подход к
организации системы позволяет посылать
информацию в реальном времени о позиции
каждого пакета в головной офис.
Такая
организация системы материально-технического
снабжения на базе RFID очень мощная и
гибкая, с тех пор как позиция любого
пакета теперь может быть детально
прослежена, даже если пакет будет передан
для доставки из одного грузовика в другой.
Использование
UC-7110 для создания Y-архитектуры для PLC
Описание:
PLC - программируемые логические
контроллеры широко используются в
заводских цехах и, вероятно, еще долго
останутся преобладающими средствами в
промышленной автоматизации. Основная
причина популярности PLC:
- Экономически
выгодное управление сложными системами
- Возможность перепрограммирования
для управления новым оборудованием
- Использование "умных"
инструментальных средств
- Диагностики управляющих алгоритмов
позволяет облегчить программирование и
снизить простой оборудования
- Длительная безотказная работа.
По традиции, программное
обеспечение SCADA может получать данные от
PLC через RS-232 интерфейс, но расстояние при
этом составляет максимум 15 метров. В этом
случае компьютеры, на которых работает
SCADA программное обеспечение должны
быть установлены во многих позициях
заводского цеха.

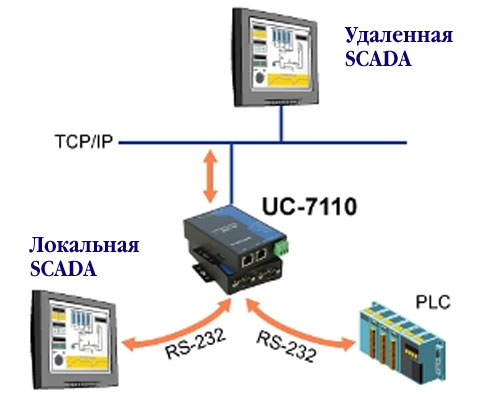

Решение: MOXA
UC-7110 - встраиваемый компьютер имеет 2
последовательных порта, и может быть
использован для создания Y-архитектуры
получения данных от PLC. Создание такой
архитектуры позволяет передавать данные
из PLC для программного обеспечения SCADA как
локально так и дистанционно. Локальная
передача осуществляется через два RS-232
порта UC-7110, а дистанционная передача -
через TCP/IP сеть .
Преимущества:
- Получение данных через RS-232 интерфейс
- Дублирование данных через Ethernet
интерфейс
- Доступ к PLC как через RS-232 интерфейс,
так и Ethernet интерфейс
- Отсутствие необходимости
модификации программного обеспечения PLC
НОВОСТИ МОХА
Пресс-релиз
MOXA EDS-726 получает престижную
награду - iF Product Design Award 2006
Taipei, Taiwan, 16 декабря, 2005 — MOXA
заявляет, что EDS-726
- индустриальный гигабит Ethernet
коммутатор награжден "iF Product Design Award 2006",
как один из лучших проектов,
имеющий "дружественный"
пользовательский интерфейс и
модульный дизайн. "iF Product Design Award 2006"
- одна из наиболее престижных и
выдающихся наград в мире за
проектирование конкурентной
продукции. Фактически, это "Oscars"
производства в мире.
Более 2,000 продуктов
из 37 стран участвовали в отборе на номинацию
"iF Product Design Award 2006". Три
дня заседала компетентная
комиссия в Ганноверском
Выставочном центре. Судьи из
элитной группы международных
разработчиков выбирали проекты,
обеспечивающие конечному
пользователю гарантии высокого
качества. Темой этого отбора стал
лозунг "проект, а не продажа" (Design, not Marketing).
Таким образом, МОХА доказала что
проект EDS-726,
который отражает собственную
проектную философию МОХА оказался
одним из самых выгодных и
привлекательных для конечных
пользователей.
Vincent Liu - главный
менеджер по этой продукции в MOXA
сказал: "Получать такую
престижную награду представляется
новым поворотным пунктом для MOXA. У
нас был большой успех прошлых лет с
нашими высококачественными Ethernet
промышленными продуктами, но мы
чувствуем, что проект EDS-726 является
истинно уникальным в том, что дает
конечным пользователям много
новых, полезных опций, которые были
ранее им недоступны."
О МОХА EDS-726: Модульный
дизайн позволяет установить до 2
Gigabit Ethernet портов и до 24 Fast Ethernet
портов. Вы можете выбрать один из
трех существующих однопортовых
Gigabit модулей с медными или
волоконно-оптическими разъемами, а
так же из восьми 4-портовых Fast Ethernet
модулей с медным или
волоконно-оптическими разъемами (SC/СТ).
EDS-726 удовлетворяет требования
любых промышленных приложений, а
также предоставляет возможность
для будущих расширений. На
шасси имеется наклонная
панель со светодиодными
индикаторами для удобного
наблюдения, а также Compact
Flash разъем для сохранения
конфигурации. В EDS-726 также имеется
возможность интеллектуального
сетевого управления. EDS-726 обеспечивает большую
гибкость, надежность и
приложение-ориентированные
функции для удовлетворения
любых жестких требований
промышленных приложений.
Особенности:
- Модульный
дизайн позволяет установить до 2
Gigabit Ethernet портов и до 24 Fast Ethernet
портов
- Наклонная панель со
светодиодными индикаторами для
удобного наблюдения
- Compact-flash карта для обновления программного обеспечения и сохранения/загрузки конфигурации
- Резервируемая избыточная Gigabit Ethernet кольцевая технология (время восстановления < 300
ms)
- IGMP Snooping и GMRP для фильтрации мультикастового трафика по индустриальному Ethernet протоколу
- Поддержка IEEE 802.1Q VLAN и GVRP протоколов для упрощения сетевого планирования
- Поддержка QoS-IEEE 802.1p/1Q и TOS/DiffServ
- Поддержка 802.3ad, LACP для оптимизации использования полосы пропускания
- Поддержка IEEE 802.1X и SSL для обеспечения сетевой безопасности
- Поддержка SNMP V1/V2C/V3 для различного уровня безопасного управления.
О МОХА
Moxa Networking - одна
из компаний, входящая в Moxa Group, которая
производит устройства для
промышленной автоматизации.
Информация о всей продукции Moxa,
которая включает промышленные
Ethernet коммутаторы, серверы
устройств с последовательным
интерфейсом, многопортовые платы
для устройств с последовательным
интерфейсом, встраиваемые
компьютеры и др. продукцию
доступна на сайте Moxa Group www.moxa.com
Компании "Вектор " -
премьер дистрибьютор МОХА
Group в Украине.
Информация о продукции МОХА
Group Украине
доступна
на сайте www.moxa.com.ua
Создан новый раздел на
сайте - "IP видеонаблюдение для
индустриального мира"
Видеосервер VPort-3310
1-канальный индустриальный MPEG4 видеосервер
для удаленного наблюдения через TCP/IP сети
Особенности:
- 1-канальный MPEG4 индустриальный
видеосервер
- Поддерживается синхронизация аудио и видео
- Резервируемое 24 В питание
- Настольное устройство со встроенным вебсервером для сетевого управления
- Авточувствительный 10/100 Mbps Ethernet
порт
- Система реального времени с мощным цифровым обработчиком сигналов
- Видео обнаружение движения (3 зоны) - Video Motion Detection
(VMD)
- Поддержка одного RS-232/485 порта для PTZ контроля
камеры
- Программное обеспечение MOXA SoftDVR™ Lite IP Surveillance Software для просмотра и записи (бесплатно)
- SNMP MIB-II для сетевого управления
Вы ищете
оптимальное решение для
индустриального видеонаблюдения в
тяжелых промышленных средах?
Индустриальный
дизайн
МОХА
VPort 3310 - это одноканальный
индустриальный видеосервер,
обеспечивающий высокую
производительность MPEG4 компрессии
для эффективной передачи видео по IP
сетям. Он имеет 24 вольтовое резервируемое
питание, IP30 корпус, DIN Reil крепление,
широкий температурный диапазон от -40 до
+75°C.
Видеосервер МОХА VPort 3310
оборудован 1-канальным видеовходом,
одним RCA аудиовходом, цифровым преобразователем изображения,
обеспечивает сжатие
изображения с использованием
MPEG4 компрессии, один аудио/видео
выход и 10/100Mbps Ethernet интерфейс.
MPEG4
компрессия для лучшей видео/аудио
производительности
VPort 3310 оборудован
высокопроизводительным механизмом MPEG4
компрессии для создания решения
видеонаблюдения с синхронизацией
видео и аудио каналов. Алгоритм MPEG4
адаптивной компрессии снижает
требования к полосе пропускания
каналов связи и делает наблюдение
через IP сети более эффективным, что
позволяет по IP сети передать еще
больше видео- и аудио- информации.
Интеллектуальные
функции предупреждений с
использованием VMD и цифровых устройств
ввода - вывода
VPort
3310 поддерживает VMD (Video Motion Detection) -
функцию обнаружения движения и
имеет один релейный вход - выход для
создания интеллектуальных систем IP
видеонаблюдения. Для разработки
пользовательских систем наблюдения
может быть использовано
программное обеспечение для
видеонаблюдения MOXA SoftDVR Pro IP Surveillance Software
или готовые
средства контроля - MOXA ActiveX Control SDK.
Информация для
заказа:
VPort
3310
1-канальный MJPEG видеосервер с 100-240V блоком питания (12
VDC,
1.5A),
рабочая температура от 0 до 60 °С.
VPort
3310 -T
1-канальный MJPEG видеосервер с 100-240V блоком питания (12
VDC,
1.5A),
рабочая температура от -4 0 до
75 °С.
Также
поставляется :
1-канальный MJPEG видеосервер
VPort 3310, CD диск с описание
пользователя (User's Manual),
программное обеспечение
SoftDVR Lite IP Surveillance Software, инструкция
по установке (Quick Installation Guide),
источник питания, кабель
для PTZ контроля камер, I/O
Terminal Block Kit
Дополнительно
DK-35A
Комплект для крепления на DIN-рельс (35
mm) для
VPort 3310
