Серия MGate™
5109
1
портовые Modbus RTU/ASCII/TCP в DNP3 serial/TCP/UDP шлюзы
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
| 1
портовые Modbus RTU/ASCII/TCP в DNP3 serial/TCP/UDP шлюзы |
 |
Шлюзы серии MOXA MGate 5109 являются идеальным выбором для подключения устройств с последовательным интерфейсом Modbus RTU/ASCII/TCP и DNP3 serial/TCP/UDP. Все модели защищены прочным металлическим корпусом, монтируются на DIN-рейку и имеют встроенную изоляцию для последовательного интерфейса. MGate 5109 поддерживает прозрачный режим для простой интеграции Modbus TCP в Modbus RTU / ASCII сети или DNP3 TCP / UDP в DNP3 последовательные сети. MGate 5109 поддерживают Modbus и DNP3 протокол мониторинга трафика (Traffic Monitor Protocol) для облегчения поиска и устранения неисправностей особенно на стадии установки. Проблемы в коммуникациях могут быть вызваны неправильными параметрами в программном обеспечении, например ID слейва или адрес регистра, MGate 5109 также поддерживает режим агента для обмена данными между Modbus и DNP3 сетями или иожет выступать в качестве концентратора данных для нескольких Modbus слейвов или нескольких выносов DNP3. Прочная конструкция позволяет использовать это оборудование в промышленных применениях: энергетика, нефтяная и газовая отрасль, а также управление водопроводами и сетями сточных вод.
|
Конфигурирование через ВЕБ консоль
Серия MGate 5109 поставляется с иллюстрированным кратким руководством по установке(illustrated Quick Setup guide), чтобы сделать настройку более простой. Теперь можно легко получить доступ к
режимам преобразования протоколов и завершить настройку в несколько шагов. Серия MGate 5109 также поддерживает автоматическое определение для DNP3 serial выносов, позволяя MGate 5109 автоматически подсоединять все объекты выноса при конфигурировании в качестве мастера DNP3.
Мониторинг трафика Modbus и DNP3
Шлюзы серии MOXA MGate 5109 поддерживает протокол Modbus, DNP3 Traffic Monitor для решения возникающих проблем на этапе установки. Связь может быть настроена неправильно из-за ошибок в параметрах программного обеспечения, таких как ID ведомого устройства, адрес регистра или
неправильных командах конфигурирования. Поддержка протокола Modbus Traffic Monitor позволяет проверить прием данных и легко определить возможные неполадки.
Многочисленные функции обслуживания
Шлюзы серии MOXA MGate 5109 поддерживает веб-консоль и Telnet консоль для дистанционного обслуживания. Каждый шлюз также поддерживает шифрование коммутационных функций, такие как HTTPS и SSH для предотвращения проблем безопасности. Кроме того, функции ведения журнала реализованные в прошивке обеспечивают запись событий подключения и Modbus событий для технического обслуживания. Пользователи могут просматривать данные журнала удаленно через веб-консоль.
| Особенности |
| ° |
Поддержка Modbus master/slave and DNP3 master/outstation |
| ° |
Поддержка до 31 Modbus serial slaves или DNP3 serial outstations |
| ° |
Поддержка до 32 Modbus TCP slaves или DNP3 TCP/UDP outstations |
| ° |
Поддержка DNP 3.0 subset level 2 |
| ° |
Поддержка в режиме DNP3 master mode до 26600 точек (points) |
| ° |
Поддержка в режиме DNP3 master и outstation режимах временной синхронизации |
| ° |
Поддержка полной диагностики для качественного обслуживания |
| ° |
Поддержка Embedded Modbus и DNP3 serial мониторов трафика (traffic monitor) |
| ° |
microSD карты для резервного копирования конфигурации и журнала системы |
| ° |
Два входа питания по постоянному напряжению для резервирования и релейный выход |
| ° |
Безопасный доступ к данным с использованием WEP / WPA / WPA2 |
| ° |
Защитная 2 кВ изоляция |
| ° |
Рабочая температура от -40 до 75 °C в Т-моделях |
|
| Спецификации |
| ° Ethernet интерфейс |
| Протоколы |
Modbus TCP client/server, DNP 3.0 TCP/UDP master/outstation |
| Число портов |
2 (1 IP, Ethernet cascade) |
| Скорость |
10/100 Mbps, Auto MDI/MDIX |
| Соединители |
RJ45 |
| Magnetic Isolation Protection |
1.5 KV встроенная |
| ° Serial интерфейс |
| Протоколы |
Modbus
RTU/ASCII Master/Slave |
| Число
портов |
1 |
| Интерфейс |
RS-232/422/485 программно выбираемый |
| Соединитель |
DB9 male |
| Защита |
2 kV |
| Pull High/Low резисторы для RS-485 |
1 kΩ, 150 kΩ |
| Терминаторы для RS-485 |
120 Ω |
| ° Serial параметры |
| Биты данных |
7, 8 |
| Стоп биты |
1, 2 |
| Управление потоком |
RTS/CTS, DTR/DSR, RTS Toggle (RS-232 только) |
| Паритет |
None, Even, Odd, Space, Mark |
| Скорость |
от 50 bps до 921.6 Kbps |
| °
Serial сигналы |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| °
Modbus |
| Functions Supported |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Max.
No. of Commands |
100 |
| Max.
No. of Connections |
MGate as Modbus TCP
Master: 32 slave connections
MGate as Modbus TCP slave: 16 master connections |
| °
DPP3
|
| Число
соединений |
•
Transparent mode (прозрачное соединение):
16 master или 32 outstation
• Agent mode (мода агента):
MGate как DNP3 TCP/UDP master: 32 outstation
MGate как DNP3 TCP/UDP outstation: 1 master |
| DNP3
внешняя база данных |
• Для каждого выноса (outstation):
Двоичных входов: 256 точки
Аналоговых входов: 64 точки
Счетчиков: 64 точки
Двоичных выходов: 256 точек
Аналоговых выходов: 64 точки
• Когда MGate 5109 сконфигурирован
как DNP3 outstation
Двоичных входов: 8192 точек
Счетчиков: 2048 точек
Двоичных выходов: 8192 точек
Аналоговых выходов: 2048 точек
Двоичных входов событий: 100
Аналоговых входов событий: 100
Счетчиков событий: 100 |
| ° Программное обеспечение |
| Опции конфигурации |
Web console, Serial
console |
| Конфигурация |
MXview, SNMP (v1, v2, v3), Private MIB |
| ° Безопасность |
| Аутентификация |
WEP encryption ( 64 или 128 bit), WPA / WPA2-Personal и Enterprise (IEEE 802.1X/RADIUS, TKIP и AES) |
| Шифрование |
128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP |
| ° Физические характеристики |
| Материал корпуса |
Металл (IP30) |
| Вес |
507 г |

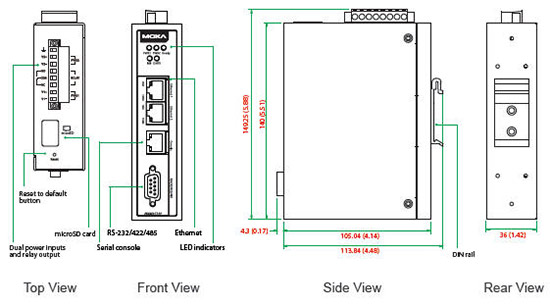

| Размеры |
36
x 105 x 140 мм |
|
| ° Окружающая среда |
| Рабочая температура |
Стандартная модель: от 0 до 60°C
T-модель: от -40 до 75°C |
| Температура хранения |
от -40 до 85°C |
| Относительная влажность |
от 5 до 95% RH |
| ° Питание |
| Питание |
от
12 до 48 VDC |
| Подключение |
Терминальный блок |
| Потребление |
455 mA @
12 V
125 mA @ 48 V |
| ° Сертификаты |
| Safety |
UL 508, EN 60950-1 |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF |
| EMC |
EN 55022/24 |
| EMI |
FCC Part 15 Subpart B Class A |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
| |
| Информаци для заказа |
| MGate
5109 |
Однопортовый Modbus
в DNP3 шлюз, рабочая температура от 0 до 60°C |
| MGate
5109-T |
Однопортовый Modbus
в DNP3 шлюз, рабочая температура от -40 до 75°C |
| Дополнительно |
| DR-4524 |
45W/2A DIN-Rail 24 VDC источник питания с универсальным 85 до 264 VAC входом |
| DR-75-24 |
75W/3.2A DIN-Rail 24 VDC источник питания с универсальным 85 до 264 VAC входомMini Female DB9 в Terminal Block |
| DR-120-24 |
120W/5A DIN-Rail 24 VDC источник питания с универсальным 88 до 132 VAC или 176 до 264 VAC входом (выбирается переключателем) |
| Mini DB9F-to-TB |
Mini Female DB9 в Terminal Block |
| WK-51-01 |
Комплект для установки |
| |
|
