Серия MGate™ 5114
1
портовые Modbus RTU/ASCII/TCP/IEC101 в IEC104 шлюзы
Спецификация
|
Информация для заказа
|
PDF файл описания на английском языке
|
Отправить запрос
| 1
портовые Modbus RTU/ASCII/TCP/IEC101 в IEC104
шлюзы |
 |
Шлюзы серии MOXA MGate

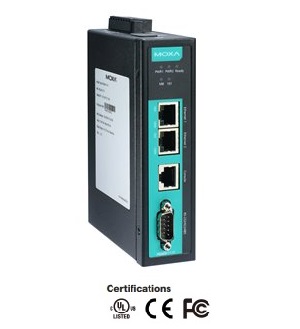

MGate 5114 - промышленные Ethernet шлюзы с 2 портами Ethernet и 1 последовательным портом RS232 / 422/485 для сетевых коммуникаций Modbus RTU / ASCII / TCP, IEC 60870-5-101 и IEC 60870-5-104. Благодаря широкой интеграции мощных протоколов общего пользования MGate 5114 обеспечивает гибкость
преобразования различных протоколов, используемых между полевыми устройствами и мощным SCADA
системами.
Чтобы интегрировать Modbus или IEC 60870-5-101 устройства в сеть IEC
60870-5-104,оптимально применение MGate 5114 в качестве главного / клиентского
(master/client) Modbus устройства или IEC 60870-5-101 ведущего
(master) для сбора данных и обмена данными с IEC
60870-5-104 системами. |
Конфигурирование через ВЕБ консоль
Серия MGate 5114 поставляется с иллюстрированным руководством по быстрой установке, разработанным для упрощения настройки. С помощью быстрой настройки
можно легко получить доступ к режимам преобразования протокола и завершить настройку в
несколько шагов.
Мониторинг трафика Modbus RTU / ASCII / TCP
Шлюзы MGate 5114 поддерживают Modbus RTU / ASCII / TCP, IEC 60870-5-101 и IEC 60870-5-104 Protocol Traffic Monitor для упрощения поиска неисправностей, особенно на этапе установки. Стоит отметить, что журналы трафика также могут отображаться в популярном инструменте устранения неполадок, Wireshark. С помощью этой функции
можно легко анализировать трафик, чтобы быстро выяснить
возможные неполадки.
Многочисленные функции обслуживания
Шлюзы MGate 5114 поддерживают функцию системного журнала, которая
содержит события в MGate; пользователи могут легко просматривать данные журнала удаленно через веб-консоль. Шлюзы также поддерживают мониторинг состояния и функции защиты от сбоев. Функция контроля состояния уведомляет PSCADA, когда устройство отключается или не отвечает и, в этом случае, PSCADA получает состояние каждого конечного устройства, а затем выдает аварийные сигналы для уведомления операторов.
| Особенности |
| ° |
Преобразование протокола между
Modbus RTU/ASCII/TCP, IEC 60870-5-101, IEC 60870-5-104 |
| ° |
Поддерживает МЭК 60870-5-101 ведущий / ведомый (сбалансированный / несбалансированный режим) |
| ° |
Поддерживает IEC 60870-5-104 клиент / сервер |
| ° |
Поддерживает Modbus RTU / ASCII / TCP клиент (ведущий) / сервер (ведомый) |
| ° |
Простая настройка с помощью веб-мастера |
| ° |
Полная диагностическая информация для обслуживания |
| ° |
Поддержка полной диагностики для качественного обслуживания |
| ° |
Встроенный мониторинг трафика Modbus и IEC 101/104 |
| ° |
Два входа питания по постоянному напряжению для резервирования и релейный выход |
| ° |
microSD карта для резервного копирования конфигурации и журналов событий |
| ° |
Доступны модели с рабочей температурой от -40 до 75 ° C |
| ° |
Последовательный порт со встроенной изоляцией 2 кВ |
| ° |
Встроенный каскадный Ethernet для удобного подключения |
| ° |
Функции безопасности, основанные на IEC-62443 |
|
| Спецификации |
| ° Ethernet интерфейс |
| Протоколы |
Modbus TCP client/server,
IEC 60870-5-104 client/server |
| Число портов |
2 (1 IP, Ethernet cascade) |
| Скорость |
10/100 Mbps, Auto MDI/MDIX |
| Соединители |
RJ45
8-pin |
| Magnetic Isolation Protection |
1.5 KV встроенная |
| IEC 60870-5-104 |
• Режим: клиент / сервер
• Максимальное количество соединений:
MGate как сервер IEC 104: 32 клиентских соединения
MGate как клиент IEC 104: 32 подключения к серверу
• Максимальное количество информационных объектов: 2000 баллов |
| Modbus TCP |
• Режим: клиент / сервер
• Поддерживаемые функции: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Максимальное количество команд: 128
• Максимальное количество соединений:
MGate как клиент Modbus TCP: 32 подключения к серверу
MGate как Modbus TCP Server: 32 клиентских соединения |
| ° Serial интерфейс |
| Протоколы |
Modbus
RTU/ASCII Master/Slave, IEC60870-5-101 master/slave (Balanced/Unbalanced) |
| Число
портов |
1 |
| Интерфейс |
RS-232/422/485 программно выбираемый |
| Соединитель |
DB9 male |
| Защита |
2 kV |
| Pull High/Low резисторы для RS-485 |
1 kΩ, 150 kΩ |
| Modbus
RTU/ASCII |
• Режим: клиент / сервер
• Поддерживаемые функции: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Максимальное количество команд: 128 |
| IEC 60870-5-101 |
• Режим: ведущий / ведомый (сбалансированный / несбалансированный)
• MGate в качестве master устройства IEC 101:
31 подчиненное соединение
MGate как IEC 101 Slave: 1 мастер соединение
• Максимальное количество информационных объектов: 2000 баллов |
| ° Serial параметры |
| Биты данных |
7, 8 |
| Стоп биты |
1, 2 |
| Управление потоком |
RTS/CTS, DTR/DSR, RTS Toggle (RS-232 только) |
| Паритет |
None, Even, Odd, Space, Mark |
| Скорость |
от 50 bps до 921.6 Kbps |
| °
Serial сигналы |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| ° Программное обеспечение |
| Опции конфигурации |
Web
console, Serial
console |
| Утилиты |
Device Search Utility(DSU) for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| Поддержка |
Support
MXconfig, MXview, SNMP (v1, v2, v3), Private MIB |
| Синхронизация |
NTP/SNTP |
| ° Физические характеристики |
| Материал корпуса |
Металл (IP30) |
| Вес |
507 г |
| Размеры |
36
x 105 x 140 мм |
|
| ° Окружающая среда |
| Рабочая температура |
Стандартная модель: от 0 до 60°C
T-модель: от -40 до 75°C |
| Температура хранения |
от -40 до 85°C |
| Относительная влажность |
от 5 до 95% RH |
| ° Питание |
| Питание |
от
12 до 48 VDC |
| Подключение |
Терминальный блок |
| Потребление |
455 mA @
12 V |
| ° Сертификаты |
| Safety |
UL 508, EN 60950-1 |
| Hazardous Location |
Class 1 Division 2,
ATEX, IECEx |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF |
| EMC |
EN 55022/24 |
| EMI |
CISPR 32, FCC Part 15B Class B |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
| |
| Информация для заказа |
| MGate
5114 |
Однопортовый
Modbus/IEC101 в IEC104 шлюз,
рабочая температура от 0 до 60°C |
| MGate
5114-T |
Однопортовый
Modbus/IEC101 в IEC104 шлюз,
рабочая температура от -40 до 75°C |
|
|
