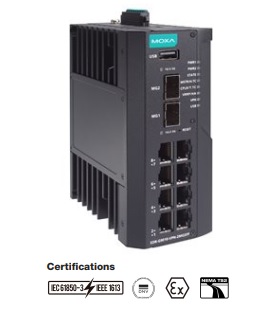

| Индустриальные Firewall/VPN маршрутизаторы безопасности
|
Серия EDR-G9010 |
| Индустриальный
многопортовый Gigabit маршрутизатор безопасности,
8 ГБит медный Ethernet,
2 ГБит Eth.SFP |
 |
Индустриальный
многопортовый Gigabit маршрутизатор
безопасности |
 |
|
 |
Серия EDR-G9010 представляет собой набор
высокоинтегрированных промышленных многопортовых защищенных
маршрутизаторов с функциями брандмауэра/NAT/VPN и управляемого
коммутатора уровня 2. Эти устройства предназначены для
приложений безопасности на основе Ethernet в критических сетях
удаленного управления или мониторинга. Эти безопасные
маршрутизаторы обеспечивают электронный периметр безопасности
для защиты критически важных киберактивов, включая подстанции в
энергетических приложениях, системы перекачки и очистки на
станциях водоснабжения, распределенные системы управления в
нефтегазовых приложениях и системы ПЛК/SCADA в автоматизации
производства.. |
Защита от вредоносных угроз с помощью
расширенных функций кибербезопасности
:
Встроенный брандмауэр серии EDR-G9010 использует
правила политики для управления сетевым трафиком между доверенными
зонами, а трансляция сетевых адресов (NAT) защищает внутреннюю сеть
от несанкционированного доступа со стороны внешних хостов. Функция
виртуальной частной сети (VPN) дополнительно предоставляет
пользователям безопасные коммуникационные туннели при доступе к
частной сети из общедоступного Интернета. Чтобы помочь защитить ваши
активы OT от кибератак, серия EDR-G9010 поддерживает глубокую
проверку пакетов (DPI) для проверки части данных сетевых пакетов для
различных протоколов, специфичных для OT..
Упрощенное
конфигурирование благодаря удобному интерфейсу и быстрым настройкам
«Быстрые настройки типа интерфейса» серии
EDR-G9010 предоставляют пользователям простой способ настроить порты
WAN, LAN и моста для функции маршрутизации всего за четыре шага.
Кроме того, функция «Быстрый профиль автоматизации» предоставляет
инженерам простой способ настройки функции фильтрации брандмауэра
для общих протоколов автоматизации, включая EtherNet/IP, Modbus TCP,
EtherCAT, FOUNDATION Fieldbus и PROFINET.
Дизайн промышленного класса для обеспечения бесперебойного сетевого
подключения
Прочное аппаратное обеспечение серии EDR-G9010 делает эти безопасные
маршрутизаторы идеальными для суровых промышленных условий,
поскольку модели с широким диапазоном температур созданы для
надежной работы в опасных условиях и при экстремальных температурах
от -40 до 75 °C. Кроме того, серия EDR-G9010 поддерживает
комплексные механизмы резервирования уровней 2 и 3, чтобы ваша сеть
всегда оставалась подключенной.
|
Особенности |
|
|
|
|
- "Все-в-одном" - Firewall / NAT / VPN /
маршрутизатор с портами 10 Гбит
- Защищенный туннель удаленного доступа с
VPN
- Брандмауэр с сохранением состояния
защищает критические активы
- Анализ данных промышленного протокола с
помощью технологии глубокой проверки пакетов
(DPI).
- Простая настройка сети с помощью
трансляции сетевых адресов (NAT)
- Протокол RSTP/Turbo Ring улучшает
резервирование сети
- Функции безопасности на
основе IEC 62443/NERC CIP
- Поддерживает
безопасную загрузку для проверки целостности
системы
- Проверка настройки брандмауэра с
помощью интеллектуальной функции
SettingCheck
- Модель с расширенным температурным
диапазоном, надежно работающая от -40 до
75°C.
|
| |
|
|
|
|
Спецификации |
|
 Интерфейс
ввода/вывода |
|
Контактные каналы сигнализации |
Резистивная нагрузка:1 A @ 24 VDC |
|
Кнопки |
Кнопка сброса
"Reset" |
|
Цифровые входные каналы |
+13 до +30 В для состояния 1
-30 до +3 В для состояния 0
Макс. входной
ток: 8 мА |
| Интерфейс
Ethernet |
|
Порты 10/100/1000BaseT(X) (разъем
RJ45) |
8 |
|
Слоты 1000BaseSFP |
2 |
|
Стандарты |
IEEE 802.1Q for VLAN Tagging
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
Static Port Trunk
IEEE 802.3u for 100BaseT(X)
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX |
| Функции
программного
обеспечения Ethernet |
|
Переадресация
вещания |
IP directed broadcast, broadcast
forwarding |
|
Управление |
Back Pressure Flow Control, DDNS,
DHCP Server/Client, Web Console (HTTP/HTTPS),
LLDP, QoS/CoS/ToS, SNMPv1/v2c/v3, Telnet, TFTP,
HTTPS, SSH |
|
Протоколы резервирования |
RSTP, STP, Turbo Ring v2 |
|
Маршрутизация |
Пропускная способность: 350 тыс.
пакетов в секунду (макс. 1500 Мбит/с) |
|
Таблица маршрутизации |
Макс. Правила маршрутизации 4K |
|
Одновременные подключения |
Макс. 400K |
|
Подключения за секунду |
Макс. 20K |
|
Резервирование
маршрутизации |
VRRP |
|
Безопасность |
Secure Boot, IPsec, L2TP
(server), RADIUS, Trust access control |
|
Управление
временем |
NTP Server/Client, SNTP |
|
Одноадресная маршрутизация |
OSPF, RIPV1/V2, Static Route |
|
Многоадресная маршрутизация |
Static Route |
|
Фильтр |
IGMP v1/v2/v3 |
| Свойства
коммутатора |
|
Диапазон VLAN
ID |
VID 1 до 4094 |
|
Макс.
количество сетей VLAN |
16 |
|
Группы IGMP |
256 |
| LED
интерфейс |
|
LED
индикаторы |
PWR1, PWR2, STATE, MSTR/H.TC,
CPLR/T.TC, VRRP/HA, VPN, USB |
| Защитат
от DoS и DDoS |
|
Технология |
ARP-Flood, FIN
Scan, ICMP-Death, NEWWithout-SYN Scan, NMAP-ID Scan,
NMAPXmas Scan, Null Scan, SYN/FIN Scan, SYN/RST Scan, SYN-Flood,
Xmas Scan |
| Брандмауер |
|
Фильтр |
DDoS, протоколы Ethernet, ICMP,
IP-адреса, MAC-адреса, порты |
|
Профили
быстрой автоматизации |
DNP, EtherCAT, EtherNet/IP,
FOUNDATION Fieldbus, FTP, HTTP, IEC 60870-104, IPsec, L2TP,
LonWorks, Modbus TCP, PPTP, PROFINET, RADIUS, SSH, Telnet |
|
Контроль состояния |
Брандмауер маршрутизатора
Прозрачный (мостовой) брандмауер |
|
Глубокая проверка пакетов |
Modbus TCP
Modbus UDP
DNP3
IEC 60870-5-104
IEC 61850 MMS
Дополнительные протоколы поддерживаются через
будущие
обновления микропрограмм |
|
Пропускная
способность |
Макс. 350 тыс. пакетов в секунду
(макс. 1500 Мбит/с) |
| IPsec
VPN |
|
Аутентификация |
MD5 and SHA (SHA-256)
RSA (key size: 1024-bit, 2048-bit)
X.509 v3 certificate |
|
Одновременные тунели VPN |
Макс. 250 IPsec VPN-тунелей |
|
Шифрования |
DES, 3DES, AES-128, AES-192,
AES-256 |
|
Протоколы |
IPsec, L2TP (server), PPTP (client) |
|
Пропускная
способность |
Макс. 300 Мбит/с (Условия:
AES-256, SHA-256) |
| Брандмауер
в режиме реального
времени / журнал
событий VPN |
|
Тип события |
MFirewall event, VPN event |
|
Media |
Local storage, SNMP Trap, Syslog
server |
| NAT |
|
Особенности |
1-to-1, N-to-1, Port forwarding |
| Последовательный
интерфейс |
|
Консольный порт |
RS-232 (TxD, RxD, GND), 3-pin
(115200, n, 8, 1) |
|
Разъем |
USB Type-C |
| Питание |
| Входное
напряжение |
12/24/48 VDC (DNV-сертифицированный
для 24 VDC) |
|
Ток |
1.51 A @ 12 VDC
0.70 A @ 24 VDC
0.35 A @ 48 VDC |
| Подключение |
Терминальный
блок |
| Защита
от неправильной полярности |
Да |

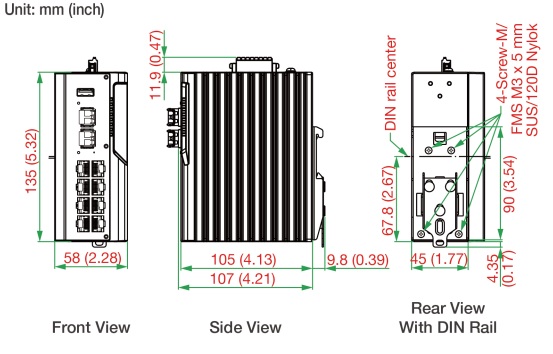

Размеры:
 |
| Механические |
| Корпус |
металлический корпус |
| Размеры |
58 x 135 x 105
мм |
| Вес |
1030
г |
| Установка |
DIN-Rail, настенное крепление (опционально) |
| Внешняя
среда |
| Рабочая
температура |
от
-10 до 60°C
стандартные модели,
от -40 до 75°C
модели
с расширенным температурным диапазоном (с
индексом "T") |
| Температура
хранения |
от
-40 до 85°C |
|
Относительная влажность |
от
5 до 95% (без конденсата) |
| Стандарты
и сертификаты |
| Safety |
UL 62368-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV;
Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
Железная дорога |
EN 50121-4 |
|
Контроль дорожного
движения |
NEMA TS2 |
|
Морской |
IEC
60945, DNV |
|
Электроподстанция |
IEEE 1613, IEC 61850-3
Edition 2.0 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-6 |
| Час
наработки на отказ
MTBF |
|
Время |
1 080 807
часов |
| База
данных |
Telcordia (Bellcore), GB |
|
Информация
для заказа |
|
|
|
|
EDR-G9010-VPN-2MGSFP |
Индустриальный
многопортовый Gigabit маршрутизатор безопасности, 8 ГБит медный
Ethernet + 2 ГБіт Eth.SFP , рабочая температура
от -10 до 60°C |
|
EDR-G9010-VPN-2MGSFP-T |
Индустриальный
многопортовый Gigabit маршрутизатор безопасности, 8 ГБит медный
Ethernet + 2 ГБіт Eth.SFP, рабочая температура
от -40 до 75°C |
| Дополнительно: |
Крепление:
|
WK-35-01 |
Комплект для настенного монтажа
с 2 пластинами (35 x 44 x 2,5 мм)
и 6 винтами |
|
| Gigabit Ethernet модули, SFP-1G |
| Модели
с рабочей температурой от 0 до 60°C |
| SFP-1GSXLC |
Компактный трансивер (SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от 0 до 60°C |
| SFP-1GLSXLC |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от 0 до 60°C |
| SFP-1G40BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1GLXLC |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от 0 до 60°C |
| SFP-1GLHLC |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
0 до 60°C |
| SFP-1GLHXLC |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от 0 до 60°C |
| SPF-1GZXLC |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от 0 до 60°C |
| SPF-1GEZXLC |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 110 km,
рабочая температура от 0 до 60°C |
| SFP-1GEZXLC-120 |
Компактный трансивер
(SFP) с 1000BaseEZX, LC соединитель, 120 km,
рабочая температура от 0 до 60°C |
| SFP-1G10ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G10BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G20ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| SFP-1G20BLC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm, рабочая температура от 0 до 60°C |
| SFP-1G40ALC |
Компактный трансивер (SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm, рабочая температура от 0 до 60°C |
| Модели
с рабочей температурой от -20 до 75°C
и от -40 до 85°C |
| SFP-1GSXLC-T |
Компактный трансивер ( SFP) с 1000BaseSX, LC соединитель, 0,5 km,
рабочая температура от -20 до 75°C |
| SFP-1GLSXLC-T |
Компактный трансивер
(SFP) с 1000BaseLSX, LC соединитель, 2 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLXLC-T |
Компактный трансивер (SFP) с 1000BaseLX, LC соединитель, 10 km,
рабочая температура от -40 до 85°C |
| SFP-1GLHLC-T |
Компактный трансивер (SFP) с
1000BaseLH, LC соединитель, 30 km,
рабочая температура от
-40 до 85°C |
| SFP-1GLHXLC-T |
Компактный трансивер ( SFP) с 1000BaseLHX, LC соединитель, 40 km,
рабочая температура от -40 до 85°C |
| SPF-1GZXLC-T |
Компактный трансивер (SFP) с 1000BaseZX, LC соединитель, 80 km,
рабочая температура от -40 до 85°C |
| SFP-1G10ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G10BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 10 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G20BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 20 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40ALC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1310 nm, RX 1550 nm,
рабочая температура от -40 до 85°C |
| SFP-1G40BLC-T |
Компактный трансивер ( SFP) WDM (BiDi) c 1 1000BaseSFP портом, LC соединитель, 40 km, TX 1550 nm, RX 1310 nm,
рабочая температура от -40 до 85°C |
|
Fast Ethernet модули,
SFP-FE |
| SFP-1FEMLC-T |
Компактный
трансивер (SFP) с 100Base multi-mode, LC
соединитель, 4 km,
рабочая
температура от -40
до 85°C |
| SFP-1FESLC-T |
Компактный
трансивер (SFP) с 100Base single-mode, LC
соединитель, 40 km,
рабочая
температура от -40
до 85°C |
| SFP-1FELLC-T |
Компактный
трансивер (SFP) с 100Base single-mode, LC
соединитель, 80 km,
рабочая
температура от -40
до 85°C |
|
|
|
|
|
