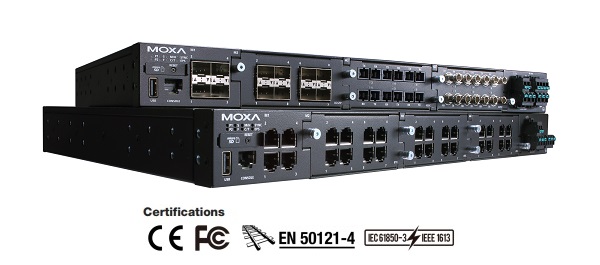

| Rackmount индустриальные Ethernet коммутаторы
|
Серия RKS-G4028 |
|
28G-портовые
(с опцией 802.3bt PoE) полностью гигабитные модульные управляемые коммутатори Ethernet |
 |
MOXA
RKS-G4028 |
 |
|
Серия
RKS-G4028 разработана с учетом строгих требований критически
важных приложений для промышленности и бизнеса, таких как
системы автоматизации силовых подстанций (IEC 61850-3, IEEE
1613), железнодорожные приложения (EN 50121-4) и автоматизация
производства. системы. Магистральная линия Gigabit и Fast
Ethernet серии RKS-G4028, резервное кольцо и резервные источники
питания 24 В постоянного тока, 48 В постоянного тока или 110/220
В постоянного/переменного тока повышают надежность вашей связи и
экономят затраты на проводку.
Модульная конструкция серии RKS-G4028 также упрощает
планирование сети и обеспечивает большую гибкость, позволяя
установить до 28 гигабитных портов с различными типами разъемов.
Дополнительные функции и преимущества
• Функция переключения уровня 3 для перемещения данных и
информации
сети (только для модели L3)
• IEEE 1588v2 PTP (протокол точного времени) для сетевого
времени
синхронизация
• Интерфейс командной строки (CLI) для быстрой настройки
основных
управляемые функции
• Опция DHCP 82 для назначения IP-адреса с разными политиками
• Отслеживание IGMP и GMRP для фильтрации многоадресного трафика
• VLAN на основе портов, IEEE 802.1Q VLAN и GVRP для упрощения
сети
планирование
• QoS (IEEE 802.1p/1Q и TOS/DiffServ) для повышения детерминизма
• IEEE 802.3ad, LACP для оптимального использования пропускной
способности
• Быстрое восстановление линии замены
• TACACS+, IEEE 802.1X, SNMPv3, HTTPS и SSH для улучшения
безопасность сети
• SNMPv1/v2c/v3 для разных уровней управления сетью
• RMON для проактивного и эффективного мониторинга сети
• Управление полосой пропускания предотвращает непредвиденное
состояние сети с помощью
«Заблокировать порт» для ограничения доступа к авторизованным
MAC-адресам.
• Отражение портов для онлайн-настройки
• Автоматическое предупреждение, кроме электронной почты и
релейного выхода
• Автоматическое восстановление IP-адресов подключенного
устройства
• Настройка с помощью веб-браузера, Telnet/последовательной
консоли, CLI, Windows
утилита и конфигуратор автоматического резервного копирования
ABC-02-USB |
|
Особенности |
|
|
|
|
|
- Отвечает широкому диапазону
требований от Fast Ethernet к полноценным
гигабитным промышленным сетям (до 28
гигабитных портов)
- Модульные интерфейсы для гибких комбинаций
типов разъемов
- Поддержка IEEE 802.3bt PoE для выходной
мощности до 90 Вт на порт
- Высокая устойчивость к электромагнитной
совместимости в соответствии с IEC 61850-3 и
IEEE 1613
- аппаратный протокол IEEE 1588 PTP для
высокоточной синхронизации времени
- Turbo Ring and Turbo Chain (загрузка
времени < 20 ms @ 250 switches)1, и STP/RSTP/MSTP
для сети redundancy
- диапазон рабочих температур от -40 до 75°C
- Поддерживает MXstudio для легкого
визуализированного управления промышленной
сетью
- разработан в соответствии со стандартом
IEC 62443-4-1 и соответствует стандартам
промышленной кибербезопасности IEC 62443-4-2 |
|
|
|
|
|
|
|
Спецификации |
|
|
 Интерфейс
Ethernet |
|
Стандарты |
IEEE 802.1D-2004
for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3bt for Power over Ethernet |
|
Порты 10/100/1000BaseT(X) (разъем
RJ45) |
Модели RKS-G4028-4GT: 4
Модели RKS-G4028-L3-4GT: 4 |
|
Слоты 100/1000BaseSFP |
Модели RKS-G4028-4GS: 4
Модели RKS-G4028-L3-4GS: 4
Модели RKS-G4028-PoE-4GS: 4
Модели RKS-G4028-L3-PoE-4GS: 4 |
|
Модуль |
На коммутаторе есть 3 слота для
модулей. Пользователи могут выбрать разные типы модулей для
вставки в коммутатор. Модули, которые можно выбрать,
включают 8-портовые/6-портовые модули с 10/100/1000BaseT(X),
10/100BaseT(X), 100/1000BaseSFP или 100BaseFX (SC/ST разъем)
интерфейсы.
Полный список поддерживаемых интерфейсных модулей см. в
разделе «Модули расширения» в разделе «Аксессуары». |
| Функции
ПО Ethernet |
|
Управление |
IPv4/IPv6, Flow control, Back
Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP,
Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform,
SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog,
Private MIB |
|
Фильтр |
GMRP, GVRP, GARP, 802.1Q, IGMP
Snooping v1/v2/v3, IGMP Querier |
|
Протоколы безопасности |
Broadcast storm protection, Rate
Limit, Access control list, Static port lock, Sticky MAC,
HTTPS/SSL, SSH, RADIUS, TACACS+, Login and password policy,
Secure boot, MAC authentication
bypass, Trust access control |
|
Протоколы резервирования |
STP, RSTP, Turbo Ring v2, Turbo
Chain, Ring Coupling, Dual-Homing, Link Aggregation, Loop
Protection, MSTP |
|
Резервирование маршрутизации |
Модели L3: VRRP |
|
Управление временем |
SNTP, IEEE 1588v2 PTP
(hardware-based), NTP Server/Client, NTP Authentication |
|
Для электрических подстанций |
MMS |
|
Одноадресная маршрутизация |
Модели L3: OSPF, Static Route |
|
MIB |
P-BRIDGE MIB, Q-BRIDGE MIB,
IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB,
IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB,
SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| Коммутатор |
|
Приоритетных
очередей |
8 |
| Максимальное
число доступных VLAN |
256 |
| Диапазон VLAN ID |
VID
от 1 до 4094 |
| IGMP
групп |
2048 |
|
Размер таблицы MAC |
16 K |
|
Размер буфера пакетов |
1,5 Мбит |
|
Размер Jumbo Frame |
9,6 КБ |
| Интерфейсы |
|
Интерфейс USB:
порт хранения |
USB типа A |
Интерфейс
MicroSD:
порт хранения |
Карта MicroSD |
|
Консольный порт |
RS-232 (RJ45) |
| Питание |
|
Общий бюджет питания PoE |
Модели PoE: 300 Вт |
|
Макс. Выходная мощность PoE на
порт |
Модели PoE:
IEEE 802.3af: 15,4 Вт
IEEE 802.3at: 30 Вт
IEEE 802.3bt: 90 Вт |
|
Входное напряжение |
RKS-G4028-LV
модель: 24/48 VDC
RKS-G4028-2LV модель: 24/48 VDC (резервные
двойные входы)
RKS-G4028-HV модель: 110/220 VAC,
110/220 VDC
RKS-G4028-2HV модель: 110/220 VAC,
110/220 VDC (резервные двойные входы)
PoE модели: 48 VDC (для
PoE системы) |
|
Рабочее напряжение |
RRKS-G4028-LV/2LV
модели: 18 до
72 VDC
RKS-G4028-HV/2HV модели: 88
до 300 VDC, 85 до
264 VAC
PoE модели: 46 to 57 VDC (для
PoE системы) |
|
Входящий ток |
RKS-G4028-LV/2LV
модели:
Max. 2.53 A @ 24 VDC
Max. 1.25 A @ 48 VDC
RKS-G4028-HV/2HV модели:
Max. 0.55 A @ 110 VDC
Max. 0.29 A @ 220 VDC
Max. 1.01 A @ 110 VAC
Max. 0.62 A @ 220 VAC
EPS (PoE модели
только):
Max. 7.50 A @ 48 VDC |
|
Защита от тока перегрузки |
Поддерживается |
|
Защита от обратной полярности |
Поддерживается |

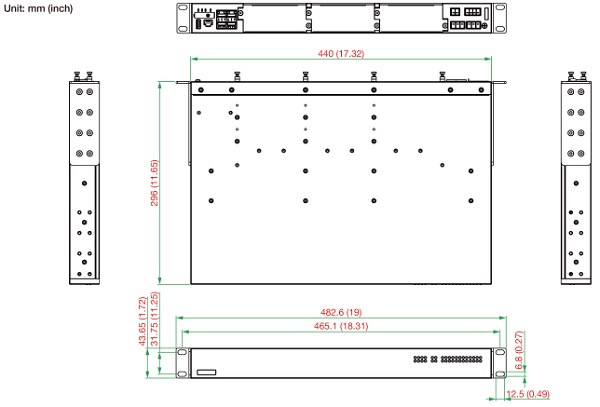

Размеры:
 |
| Механические |
| Корпус |
IP30
защита |
| Размеры |
440 x 44 x
300 мм (Ш x В x Д)
|
| Вес |
Модели RKS-G4028-LV/HV: 4900 г
Модели RKS-G4028-2LV/2HV: 5200 г
Модели RKS-G4028-PoE-LV/HV: 5000 г
Модели RKS-G4028-PoE-2LV/2HV: 5300 г |
| Установка |
в
19’’ стойки |
| Сертификаты |
| Безопасность |
EN 62368-1, UL 62368-1б
UL 61010 |
| На
железных дорогах |
EN50121-4 |
|
Энергетика |
IEC 61850-3,
IEEE 1613 |
| EMС |
EN 55032/35 |
| EMS |
IEC 61000-4-2
ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs |
| EMI |
CISPR 32, FCC
Part 15B Class A |
|
Свободное падение |
IEC 60068-2-32 |
|
Шок |
IEC 60068-2-27 |
|
Вибрация |
IEC 60068-2-6 |
| Внешняя
среда |
Рабочая
температура |
от -40 до 85 ° C |
| Температура
хранения |
от
-40 до 85°C |
| Влажность |
от 5% до 95% (без
конденсата) |
|
Информация
для заказа |
|
|
|
|
Модель |
Макс. кол-во портов |
Поддержка PoE |
Функцио-нальность
L3 |
Резервный
двойной вход |
Внешний
источник питания |
Входное
напряжение |
Робочая
темпера-
тура |
|
RKS-G4028-4GT-HV-T |
28 |
- |
- |
- |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GT-2HV-T |
28 |
- |
- |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GS-HV-T |
28 |
- |
- |
- |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GS-2HV-T |
28 |
- |
- |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-4GT-LV-T |
28 |
- |
- |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-4GT-2LV-T |
28 |
- |
- |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-4GS-2LV-T |
28 |
- |
- |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-4GS-2LV-T |
28 |
- |
- |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-HV-T |
28 |
- |
✓ |
- |
|
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-2HV-T |
28 |
- |
✓ |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-HV-T |
28 |
- |
✓ |
- |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-2HV- |
28 |
- |
✓ |
✓ |
- |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-LV-T |
28 |
- |
✓ |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GT-2LV-T |
28 |
- |
✓ |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-LV-T |
28 |
- |
✓ |
- |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-4GS-2LV-T |
28 |
- |
✓ |
✓ |
- |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-HV-T |
28 |
✓ |
- |
- |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-2HV-T |
28 |
✓ |
- |
✓ |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-LV-T |
28 |
✓ |
- |
- |
✓ |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-PoE-4GS-2LV-T |
28 |
✓ |
- |
✓ |
✓ |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-HV-T |
28 |
✓ |
✓ |
- |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-2HV-T |
28 |
✓ |
✓ |
✓ |
✓ |
110/220 VAC/VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-LV-T |
28 |
✓ |
✓ |
- |
✓ |
24/48 VDC |
-40 до
75°C |
|
RKS-G4028-L3-PoE-4GS-2LV-T |
28 |
✓ |
✓ |
✓ |
✓ |
24/48 VDC |
40 до
75°C |
|
 Дополнительные
аксессуары и модули |
|
|
|
Модули cерии
RM-G4000 |
|
RM-G4000-8TX |
Интерфейсный модуль
Fast Ethernet с 8 портами 10/100BaseT(X). |
|
RM-G4000-8SFP |
Интерфейсный модуль
Fast Ethernet с 8 слотами
100BaseSFP. |
|
RM-G4000-8PoE |
Интерфейсный модуль
Fast Ethernet с 8 портами 10/100BaseT(X) IEEE 802.3bt PoE |
|
RM-G4000-8GTX |
Интерфейсный модульGigabit Ethernet с 8 портами 10/100/1000BaseT(X) |
|
RM-G4000-8GSFP |
Интерфейсный модуль
Gigabit Ethernet с 8 слотами 100/1000BaseSFP |
|
RM-G4000-8GPoE |
Интерфейсный модуль Gigabit
Ethernet с 8 портами 10/100/1000BaseT(X) IEEE 802.3bt PoE |
|
RM-G4000-6MSC |
Интерфейсный модуль Fast Ethernet
с 6 multi-mode портами 100BaseFX с разъемами SC |
|
RM-G4000-6MST |
Интерфейсный модуль Fast Ethernet
с 6 multi-mode портами 100BaseFX с разъемами ST |
|
RM-G4000-6SSC |
Интерфейсный модуль Fast Ethernet
с 6 single-mode портами 100BaseFX с разъемами SC |
|
RM-G4000-4MSC2TX |
Интерфейсный модуль Fast Ethernet
с 4 multi-mode портами 100BaseFX с разъемами SC, 2 портами
10/100BaseT(X) |
|
RM-G4000-4MST2TX |
Интерфейсный модуль Fast Ethernet
с 4 multi-mode портами 100BaseFX с разъемами ST, 2 портами
10/100BaseT(X) |
|
RM-G4000-2MSC4TX |
Интерфейсный модуль Fast Ethernet
с 2 multi-mode портами 100BaseFX с разъемами SC, 4 портами
10/100BaseT(X) |
|
RM-G4000-2MST4TX |
Интерфейсный модуль Fast Ethernet
с 2 multi-mode портами 100BaseFX с разъемами ST, 4 портами
10/100BaseT(X) |
|
RM-G4000-2SSC4TX |
Интерфейсный модуль Fast Ethernet
с 2 single-mode портами 100BaseFX с разъемами ST, 4 портами
10/100BaseT(X) |
|
| SFP
модули |
|
Серия модулей MOXA SFP-1G |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm |
|
Серия модулей MOXA SFP-1FE |
Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm |
 Backup
Configurators |
| ABC-02-USB |
Средство резервного копирования
и восстановления конфигурации, обновление микропрограммы и
инструмент хранения файлов журнала для управляемых
Ethernet-коммутаторов, рабочая температура от 0 до 60 °C |
| ABC-02-USB-T |
Средство резервного копирования
и восстановления конфигурации, обновление микропрограммы и
инструмент хранения файлов журнала для управляемых
Ethernet-коммутаторов, рабочая температура от
-40 до
75 °C |
| ABC-03-microSD-T |
Средство резервного копирования
и восстановления конфигурации на основе MicroSD, обновление
микропрограммы и инструмент хранения файлов журнала для
управляемых коммутаторов Ethernet и продуктов WLAN, рабочая
температура от -40 до 85°C |
|
MXview |
|
MXview |
Программное
обеспечение сетевого управления для 50, 100, 250, 500, 1000
или 2000 узлов |
|
MXview
Upgrade-50 |
Расширение
лицензии программного обеспечения для управления
промышленной сетью MXview на 50 узлов (по IP-адресу) |
|
|
|
|
