| Мультипортовые платы MOXA
CP-116E-A
16-ти портовая асинхронная плата RS-232/422/485 для шины PCI Express
с 4 kV surge protection
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
| 16-ти портовая асинхронная плата RS-232/422/485 для шины PCI Express |
 |
MOXA CP-116E-A - 16 портовые RS-232, RS-422, RS-485 индустриальные платы для систем автоматизации, POS и ATM применения. Это лучший выбор для инженеров, занимающихся промышленной автоматизацией и системных интеграторов, так как платы поддерживают многочисленные операционные системы, включая Windows, Linux и даже Unix.
Все порты поддерживают очень высокую скорость передачи - до 921,6 Kbps. MOXA CP-116E-A обеспечивает полный контроль модемных сигналов для обеспечения совместимости с широким диапазоном различных серийных периферийных устройств.
MOXA CP-116E-A поддерживает шину PCI Express х1, но также может быть установлена в любой PCI Express слот.
|
Интеллектуальные RS-485
платы с простой установкой и легким устранением неисправностей (запатентованная технология);
Установка сети RS-485 относительно проста. Проблемы начинаются тогда, когда питание включено и устройства, подключенные к сети
начинают передачу и прием данных. В большинстве случаев, инженеры должны будут выполнить более точную настройку системы, подобрав pull high/low резисторы и терминаторы в стратегических точках сети. Новая технология
Intelligent RS-485 technology МОХА облегчает эти действия:
(1) One-Click установки - автоматически анализируется топология сети, а затем регулируются терминаторы и pull high/low резисторы.
(2) One-Click - устранение неисправностей, то есть указание что необходимо изменить, чтобы сделать сеть максимально работоспособной.
|
| Особенности: |
• Установка в любой PCI Express x1 совместимый слот
• Скорость до 921.6 Kbps
• 128 байтный FIFO и встроенный контроль потока
• Светодиодная индикация и программное обеспечение для управления
• Встроенная 15 KV ESD защита
и 4kV surge protection
• Широкий набор соединительных боксов и кабелей
• Поддержка основных операционных систем - Windows,Linux
и Unix.
|
| |
| Спецификации: |
| • Аппаратные |
| Контроллер ввода-вывода |
16C550C совместимый |
| Шина |
PCI
Express x1 |
| • Serial интерфейс |
| Стандарт |
RS-232/422/485 |
| Число портов |
16 |
| Макс. число плат в компьютере |
4 |
| • Serial защита |
| ESD |
15 KV |
| Surge Protection |
4
KV |
| • Производительность |
| Скорость |
от 50 bps до 921.6 Kbps |
| • Serial параметры |
| Паритет |
None, even, odd, space, mark |
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
| Контроль потока |
RTS/CTS, XON/XOFF |
| • Serial сигналы |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-4 проводный |
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-2 проводный |
Data+(B), Data-(A), GND |
| •
Операционные
системы |
| Windows Real COM
драйвера |
Windows 2000/XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64) |
| Fixed TTY
драйвера |
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10 (x86/x64) |
| Linux Real TTY
драйвера |
Linux 2.4.x, 2.6.x, 3.x |
| • Физические характеристики |
| Размер |
97.9 x 88.9
мм Подробнее--> |
| • Окружающая среда |
| Рабочая температура |
от 0 до 55°C |
| Температура хранения |
от -20 до 85°C |
| Относительная влажность |
от 5 до 95% RH |
| Высота |
до
2000 м |
| • Стандарты и сертификация |
| EMC |
CE, FCC |
| EMI |
EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class B |
| EMS |
EN 55024, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 (DIPS) |
| Green |
RoHS, CRoHS, WEE |
| • Наработка на отказ |
| Время |
310,993
часов |
| База данных |
Database Telcordia (Bellcore), GB |
| • Питание |
| Потребление |
2,733
mA @ 3.3 V |
| |
| Информация для заказа: |
| CP-116E-A |
16-ти портовая асинхронная плата RS-232/422/485 для шины PCI Express с 4 kV surge protection |
•

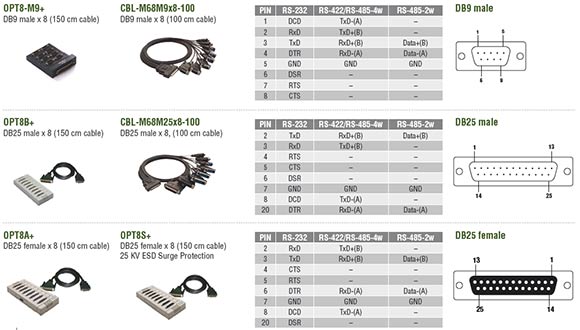

Соединители:
Боксы: |
| OPT8A+ |
VHDCI 68 в 8 х DB25(F),
соединительный бокс |
| OPT8B+ |
VHDCI 68 в 8 х DB25(M),
соединительный бокс |
| OPT8S+ |
VHDCI 68 в 8 х DB25(F),
соединительный бокс с Surge Protection |
| OPT8-M9+ |
VHDCI 68 в 8 x DB9(M),
соединительный бокс |
| Кабели: |
CBL-M68M9x8-100
(OPT8D+) |
VHDCI 68 в 8 x
DB9(M) |
CBL-M68M25x8-100
(OPT8C+) |
VHDCI 68 в 8 х
DB25(M) |
|
