Сервера ввода-вывода MOXA
Remote Ethernet:
ioLogik E1213
Сервер удаленного Ethernet ввода-вывода, 2 Ethernet switch порта, 8 цифровых входов
(DI), 4 цифровых выхода (DO) и 4 цифровых входов - выходов (DIO)
|
|
Спецификация |
Информация для заказа |
PDF файл описания на английском языке
| Отправить запрос
|
| Сервер удаленного Ethernet ввода-вывода |
 |
MOXA IoLogik E1213 - индустриальный сервер удаленного Ethernet ввода-вывода имеет встроенный двухпортовый Ethernet коммутатор, что позволяет подключить к нему любые другие Ethernet устройства или еще один ioLogik для организации цепочной сетевой топологии.
Многие индустриальные приложению, как например, системы автоматизации на производстве, системы безопасности и мониторинга для тоннелей и им подобные, требуют цепочного (англ. daisy-chain) Ethernet подключения большого числа различных устройств ввода / вывода.
Такие топологии обычно используются в Fieldbus приложениях, которые часто применяются в системах промышленной автоматизации.
|
|
Цепочная топология, которая применена в серверах удаленного Ethernet ввода / вывода серии ioLogik E1213, не только упрощает связь между устройствами, но так же снижает общие затраты при создании проектов автоматизации, так как не требует приобретения дополнительных коммутаторов, а так же уменьшает затраты на развертывание кабельной инфраструктуры.
Для примера, если в системе автоматизации около 700 объектов (до 20 точек ввода-вывода на объект), то сокращение расходов только на кабельную систему может достигать более 15% от общей стоимости реализации проекта.

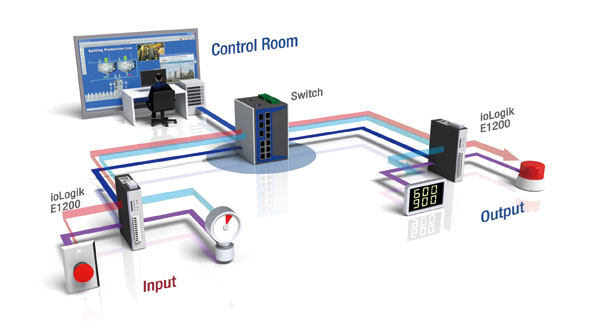

Экономия времени и расходов на подключение с Peer-To-Peer коммуникациями
В приложениях удаленной автоматизации, центр управления и датчики часто значительно удалены друг от друга, что делает их подключение на больших расстояниях постоянной проблемой. С peer-to-peer технологией, пользователи теперь могут подключить несколько модулей серии ioLogik E1200, так что входные значения будут поступать непосредственно на выходные каналы, что значительно упрощает процесс монтажа и снижает затраты на подключение.
Определяемая пользователем Modbus / TCP адресация используется для упрощения модернизации существующих систем
Для Modbus устройств с фиксированными адресами необходимо затратить много времени на изучение и проверку конфигурации. Необходимо найти все детали, касающиеся каждого сетевого устройства, такие как каналы ввода / вывода или адреса, определенные производителем. IoLogik серии E1200 с определяемыми пользователем Modbus / TCP адресами, предоставляет большую гибкость и упрощает установку. Вместо того, чтобы беспокоиться об установке адресов отдельных устройств, пользователи просто настраивают функции и адресное поле в соответствии со своими потребностями.
|
| Особенности |
- Поддержка Modbus/TCP протокола
- Встроенный 2-портовый Ethernet коммутатор для цепочных топологий
- Активные коммуникации с патентованным Active OPC Server
- Определяемые пользователем Modbus / TCP решения
- Простота массового развертывания и конфигурации с ioSearch утилиты
- Экономия времени и затрат на проводку с peer-to-peer коммуникациями
- Упрощение обслуживания ввода - вывода с использованием MXIO библиотек на любой из ОС
Windows или Linux
- Поддержка SNMPv1/v2c
- UL/cUL Class I Division 2, ATEX Zone 2 сертификаты
- Широкий температурный диапазон: от -40 до +75°C.
|
| Спецификации |
| ¤
ioLogik E1213 спецификации |
| ¤ Входы и выходы |
| Цифровые входы |
8 каналов |
| Цифровые выходы |
4 канала |
| Цифровые входы или выходы (тип устанавливаются переключателем) |
4 канала |
| Изоляция |
3K VDC или 2K Vrms |
| ¤ Цифровые входы |
| Тип сенсоров |
NPN/PNP и сухие контакты |
| Тип ввода-вывода |
Цифровые входы (DI) или счетчик событий |
| "Сухие" контакты |
• On: на землю (GND)
• Off: открыт |
| "Мокрые" контакты |
• On: от 10 до 30 VDC
• Off: от 0 до 3 VDC |
| Тип |
12 точек на COM |
| Счетчик/частота |
250 Hz, сохраняется при выключенном питании |
| ¤ Цифровые выходы |
| Тип ввода-вывода |
DO или импульсный |
| Тип |
Source |
Импульсный выход/
частота |
1 ms / 500 Hz |
| Защита от перенапряжения |
41 VDC |
| Напряжение |
от 15 до 30 VDC (12 или 9 VDC конфигурируется переключателем для 4 DO каналов) |
| Температурная защита |
175°C (типичная) 150°C (Мин) |
| Ток |
500 mA на канал |
| Токовая защита |
1.5 A на канал @ 25°C |
| Выходной ток |
1.5 A на канал |
| ¤ Питание |
| Входное |
24 VDC, от 12 до 36 VDC |
| Потребление |
130 mA @ 24 VDC |
| ¤ LAN |
| Ethernet |
2-портовый Ethernet коммутатор, RJ45 |
Magnetic Isolation
Protection |
1.5 KV встроенная |
| Протоколы |
Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, HTTP |
| ¤ Окружающая среда |
| Рабочая температура |
Стандартная модель: от -10 до 60°C
Т-модель: от -40 до 75°C |
| Относительная влажность |
от 5 до 95% RH |
| Температура хранения |
от -40 до 85°C |
| Высота |
до 2000 м |
| ¤ Физические |
| Подключение |
кабель до 14AWG |
| Размеры |
27.8 x 124 x 84 mm Подробнее об устройстве (Внешний вид, размеры) ->> |
| Вес |
200 г |
| Монтаж |
DIN rail, настенный |
| ¤ Сертификаты |
| Safety |
UL 508 |
| EMI |
EN 55022; EN 61000-3-2; EN 61000-3-3;
FCC Part 15, Subpart B, Class A |
| EMS |
EN 55024, EN 61000-4-2, EN 61000-4-3,
EN 61000-4-4, EN 61000-4-5, EN 61000-4-6,
EN 61000-4-8, EN 61000-4-11 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-6 |
| Green Product |
RoHS, CRoHS, WEEE |
| Hazardous Location |
UL/cUL Class I Diision 2, ATEX Zone 2 |
| |
|
|
Информация для заказа |
| ioLogik E1213 |
Сервер удаленного Ethernet ввода-вывода, 2 Ethernet switch порта, 8 цифровых входов (DI), 4 цифровых выхода (DO) и 4 цифровых входов - выходов (DIO), рабочая температура от -10 до 60°C |
| ioLogik E1213-T |
Сервер удаленного Ethernet ввода-вывода, 2 Ethernet switch порта, 8 цифровых входов (DI), 4 цифровых выхода (DO) и 4 цифровых входов - выходов (DIO) ), рабочая температура от -40 до 75°C |
|
