Два хоста, две сети, резервируемая структура
   Для того, чтобы предохранять решения от "одноточечного отказа", большинство резервируемых систем обеспечивают различные уровни избыточности. Эти избыточные решения требуют не только аппаратной физической избыточности аппаратных средств через механизм называемый "watch dog" (сторож), но и программного обеспечения, которое обеспечивает механизм переключения. MOXA CN2600 обеспечивает механизм двуххостового резервируемого решения - ( Dual-host Redundant Data Acquisition Solution - DRDAS), которое удовлетворяет требованиям к высоконадежным резервируемым системам. Далее представляется DRDAS решение CN2610.
   Резервируемые хосты
    MOXA CN2600 обеспечивает синхронную связь с основным (первичным) хостом и дублирующим (запасным) одновременно. Как только первичный PC выйдет из строя, вторичный PC незамедлительно примет на себя управление.
   Резервируемые сети
    MOXA CN2600 обеспечивает поддержку 2 LAN портов для подключения к двум различным LAN сетям. С использованием таблиц маршрутизации, MOXA CN2600 обеспечивает полную поддержку пересылки пакетов по двум сетям. К двум различным LAN сетям, хост с использованием CN2610 подключается по двум различным IP адресам. Если в сети А (LAN А, см. рисунок) происходит авария или  "ложится" сеть, PC с двойными интерфейсными сетевыми картами может связаться с MOXA CN2600 через запасной путь - сеть В (LAN B).
   Резервирование потоков данных

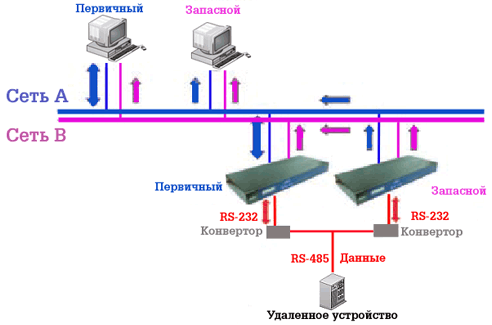

    Режим  DRDAS MOXA CN2600 обеспечивает поддержку до 4 IP адресов . На рисунке ниже -  данные от удаленного устройства, через последовательный интерфейс RS-485 и конверторы RS-485 в RS-232 поступают на два MOXA CN2600 (первичный и запасной) и могут быть переданы по 4 IP адресам в 2 хоста (первичный и запасной) посредством двух сетей (LAN А и LAN В). Первый 4  IP адресов является первичным IP и предназначен для обмена данными с удаленным устройством. Другие три IP адреса не могут обмениваться данными с удаленным устройством. В соответствии с этой архитектурой, если первичный PC, LAN А или первичный MOXA CN2600 станут неработоспособными, то система может обеспечить бесперебойное функционирование с использованием трех других альтернативных адресов, и не прекратит своего функционирования. В данном примере используется тройное резервирование - хостов, сетей и MOXA CN2600.

In-Band и Out-of-Band сетевое Управление
   Понятие сетевого управления In-Band (в полосе) имеет отношение к использованию Telnet для открытия связи с устройствами (как например, маршрутизатор), который имеет консольный порт в локальной сети (LAN). Связывая консольные RS-232 порты с MOXA CN2600, Вы получаете доступ ко всем устройствам с специфической комбинацией IP:Port. Вы можете проверять и управлять всеми устройствами с RS-232 консолью с любого терминала Вашей компании по Ethernet или с использованием беспроводной сети (Wireless LAN).
   Понятие сетевого управления Out-of-Band (вне полосы) имеет отношение к использованию альтернативных путей для дистанционного доступа, как например, dial-up или ADSL доступ. Сетевое управление Out-of-Band используется тогда,  когда Вы не находитесь в офисе (путешествуете или пребываете дома). Когда возникает аварийная ситуация, например Web или  Email сервер вышли из строя, Вам требуется альтернативный дистанционный путь доступа к устройствам. Наиболее надежный и эффективный путь к  этому - dial-up доступ к MOXA CN2600. Вы получаете возможность дистанционно переустановить или перегрузить сбойное устройство, как например, маршрутизатор или модем для выделенного канала, подобно тому, как если бы Вы непосредственно были в Ethernet сети.

Модель с поддержкой двух входов питания
   Избыточность по входному питанию гарантирует, что терминальный сервер MOXA CN2600 и его последовательные порты, а также LAN порты будут доступны даже в случае выхода из строя одного из источников питания.

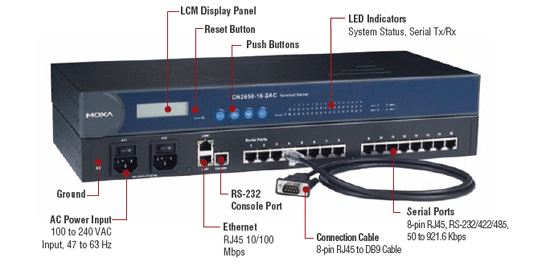

Внешний вид
