Сервера доступа для устройств с последовательным
интерфейсом
Serial- Ethernet:
Серия NPort 5400
(5410/5430/5430I)
4-портовые асинхронные сервера RS-232 или RS-422/485 в Ethernet
с человеко-машинным интерфейсом мирового
уровня
Real COM/TTY
порты
Серия
NPort 5400 работает как дополнительная
мультипортовая плата для Windows хостов, но с
большим преимуществом - через TCP/IP сеть. С NPort
Real COM/TTY драйверами последовательные порты
NPort 5400 распознаются как Real COM порты Windows или
Real TTY порты Linux. Базовые функции приема-передачи
выполняются также хорошо, как и RTS, CTS, DTR, DSR и
DCD (input) контроль сигналов.
4 независимых
порта могут конфигурироваться независимо
Различные
операции могут требовать различных мод
использования последовательных портов.
Оборудование серии NPort 5400 пригодно для
подключения различных устройств для
передачи данных, обработки событий или
одновременной передачи данных (multicasting)
через сеть TCP/IP. Например, Вы можете
настроить первый порт NPort 5400 1 для
драйверного режима, второй порт для
режима TCP сервера, а порты 3 и 4 для режима
TCP клиент.
Особенности
- ЖКИ человеко-машинный интерфейс
- 4 порта с интерфейсами - RS-232 или
RS-422/485
- Поддержка 10 Mbps и 100 Mbps Ethernet
- Поддержка TCP Server, TCP Client, UDP и
Real COM мод
- обеспечивают сетевое подключение
и делают устройства с последовательным
интерфейсом Internet ready
- 15 KV ESD защита всех сигналов
- Поддержка web и telnet консолей
- Поддержка SNMP MIB-II для сетевого
управления
- NPort 5430I имеет 2 KV isolation protection
Применение
Использование
одного IP адреса для контроля большого
количества устройств через Internet
Для автоматического или дистанционного
контроля потоком данных устройства NPort
серии 5400 могут обеспечивать подключение к 4
устройств с последовательным интерфейсом
по одному IP адресу. По заданному IP адресу
и номеру TCP порта, хост компьютер может
получить доступ ко всем устройствам с
последовательным интерфейсом через Internet.
Например, обращение к 192.168.10.2:4001 - это доступ
к данным из первого последовательного
порта NPort5410 .

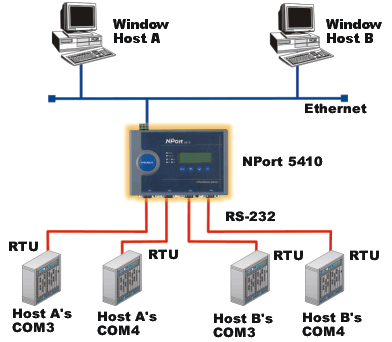

Разделение
серверов расширяет гибкость сетевого
управления устройствами
Различные хосты (Host A и Host B) могут разделять
один NPort 5400 для управления различными
устройствами с последовательным
интерфейсом, подключенным к его портам.
Например, порты 1 и 2 NPort 5410 могут быть
сконфигурированы как COM3 и COM4 хоста А (Host A),
а 3 и 4 порты NPort 5410 могут быть
сконфигурированы как COM3 и COM4 хоста В (Host B).

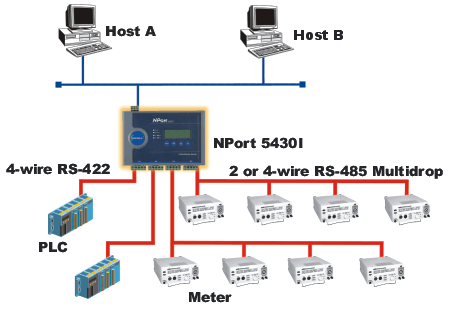

Централизованное
управление устройствами с RS-422/485
интерфейсом
До 31 устройства с RS-485 (2-проводного
или 4-проводного) интерфейсом или до 9
устройств с RS-422 (4-проводным) интерфейсом
могут быть подключены к Ethernet сети через
один NPort 5430I. Для конфигурации портов
необходимо использовать Web консоль или Windows utility
для NPort 5000.
Внешний вид:
Упростите
установку устройства с помощью
дружественной жидкокристаллической
панели
Устройства серии NPort 5400 имеют 4 кнопки
для ввода данных и выбора типа
операции. Дисплейная панель сначала
показывает "Имя сервера," "Серийный
номер" и " IP адрес". Использование
дисплейной панели и кнопок, позволяет
конфигурировать IP адрес, сетевую маску,
шлюз, а также все другие параметры
быстро и легко.
|
 |
Размеры:
Разъем NPort 5410
|
|
Pin
|
RS-232
|
|
1
|
DCD (in)
|
|
2
|
RxD (in)
|
|
3
|
TxD (out)
|
|
4
|
DTR (out)
|
|
5
|
GND
|
|
6
|
DSR (in)
|
|
7
|
RTS (out)
|
|
8
|
CTS (in)
|
|
9
|
---
|
|
|
|
