Сервера безопасности для устройств с последовательным
интерфейсом Serial- Ethernet

Серия NPort 6610 / 6650
8/16/32 - портовые асинхронные терминальные серверы безопасности

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

8/16/32 - портовые асинхронные серверы безопасности

MOXA NPort 6610/6650 - 8/16 - портовые асинхронные сервера безопасности

СерияMOXA NPort 6600 содержит 8, 16 или 32 портовые модели, которые поддерживают DES, 3DES и AES шифрование данных - наиболее популярные методы при работе в Internet.
Сервера MOXA NPort 6610 имеют RS-232, а MOXA NPort 6650 - RS-232/422/485 интерфейсы, это означает, что MOXA NPort 6610/6650 могут использоваться для подключения устройств с последовательным интерфейсом к Ethernet сети с шифрованием данных, таких как консольные порты устройств и т.п.

Безопасная передача данных
Информационная безопасность - один из наиболее важных аспектов беспокойства при подключении устройств с последовательным интерфейсом к Ethernet сети. MOXA NPort 6610/6650 поддерживают DES, 3DES и AES протоколы, которые обеспечивают безопасную передачу данных через TCP/IP Ethernet сети. Пользователи могут быть уверены, что их данные надежно и защищено передается по сети.

ЖКИ индикатор
На передней панели MOXA NPort 6600 имеют ЖКИ и кнопки для конфигурации и выбора операционных мод. Панель индикации отображает имя сервера, серийный номер и IP адрес, а также другие коммуникационные параметры могут быть легко изменены с передней панели - сетевая маска, межсетевой адрес.

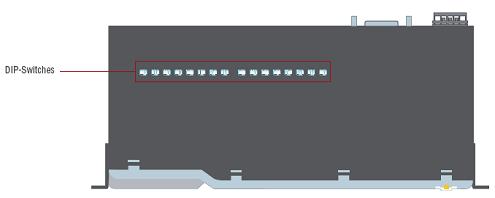

Терминируюшие резисторы
На днище MOXA NPort 6600 расположены переключатели, которые позволят подключать терминирующие резисторы при использовании RS-485 интерфейсов

Подробнее о NPort 6600 ->>

Особенности

	Сделайте Ваши устройства "Internet ready" - Интрнет готовыми
	ЖКИ для удобного IP конфигурирования
	Поддержка IPv6
	Широкий набор операционных мод - TCP Server, TCP Client, UDP, Pair Connection, Real COM driver и RFC2217
	MOXA NPort 6610 имеет RS-232, а MOXA NPort 6650 - RS-232/422/485 интерфейсы
	Secure Ethernet Data мода для TCP Server, TCP Client, Pair connection и Real COM driver
	Выбор скорости соединения
	2- или 4-проводный RS-485 с патентованной технологией ADDC™ (Automatic Data Direction Control)
	1 x 10/100BaseTX (RJ45) и поддержка 802.3af (Power Over Ethernet) - питание по Ethernet
	Буфер порта предохраняет от потери данных при обрыве Ethernet соединения
	Использование SD карты расширяет буфер хранения
	Сокет для сетевого расширения - Network Module

Спецификации

Сеть

Ethernet

10/100 Mbps, RJ45

Защита

Встроенная 1.5 KV magnetic isolation

Оптика (Network Module)

Тип

100BaseFX, SC соединитель

Расстояние

Multi mode: от 0 до 4 km, 1310 nm (62.5/125 µm, 500 MHz*km)
Single mode: от 0 до 40 km, 1310 nm (9/125 µm, 3.5 PS/(nm*km))

Мин TX выход

Multi mode: -20 dBm
Single mode: -5 dBm

Макс. TX выход

Multi mode: -10 dBm
Single mode: 0 dBm

Чувствительность

от -36 до -32 dBm (Single),
от -34 до -30 dBm (Multi)

Последовательный интерфейс

Тип интерфейса

NPort 6610: RS-232, RJ45 (8 pins)
NPort 6650: RS-232/422/485, RJ45 (8 pins)

Количество портов

8, 16, 32 в зависимости от модели

Сигналы

NPort 6610:
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD

NPort 6650:
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-пров): Data+, Data-, GND
RS-485 (4-пров): Tx+, Tx-, Rx+, Rx-, GND

Защита портов

15 KV EDS для всех сигналов

Консольный порт

RS-232 (8-pin RJ45)

Коммуникационные параметры

Четность

None, Even, Odd, Space, Mark

Бит данных

5, 6, 7, 8

Стоп бит

1, 1.5, 2

Контроль потока

RTS/CTS, DTR/DSR, XON/XOFF

Скорость

От 50 bps до 921.6 Kbps в том числе и нестандартные

Pull High/Low резисторы для RS-485

1 KΩ, 150 KΩ

Терминаторы для RS-485

120 Ω


Память
Слот расширения	SD/MMC socket (до 2 Gb)

Программное обеспечение

Протоколы

ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE

Конфигурация

Web Console, Serial Console, Telnet Console, Windows Search Utility

Windows Real COM драйвера

Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7 x86/x64, Embedded CE 5.0/6.0, XP Embedded

Fixed TTY драйвера

SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x

Linux Real TTY драйвера

Linux Real TTY Drivers Linux kernel 2.4.x, 2.6.x

Управление

SNMP MIB-II

IP маршрутизация

Статическая, RIP-I, RIP-II

Протоколы безопасности

DES, 3DES, AES, SSH, SSL, HTTPS, RADIUS, PAP, CHAP, TACACS+

Операционные моды

Стандарты

Real COM, TCP Server, TCP Client, UDP, Pair Connection, RFC2217, Terminal, Reverse Telnet, Ethernet Modem, Printer, PPP, Disabled

Безопасность

Secure Real COM, Secure TCP Server, Secure TCP Client, Secure Pair Connection, SSH, Reverse SSH

Питание

Питание

AC модели: от 100 до 240 VAC
DC модели: ±48 VDC (от 20 до 72 VDC, от -20 до -72 VDC)

Потребление

AC модели: 285 mA @ 100 VAC, 190 mA @ 240 VAC
DC модели: 293 mA @ 48 VD

Контакты аварии

один релейный выход с мах нагрузкой 1A@24 VDC

Защита

1 KV burst (EN61000-4-4: EFT/B), 0.5 KV surge (EN61000-4-5)

Механические

Корпус

SECC (1 mm) IP30

Размеры

Без ушей: 440 x 195 x 44 мм
С ушами: 480 x 195 x 44 мм

Вес

NPort 6600-8: 3460 г
NPort 6600-16: 3580 г
NPort 6600-32: 3600 г

Время наработки на отказ

NPort 6610-8: 135,891 часов
NPort 6610-16: 102,373 часов
NPort 6610-32: 68,707 часов
NPort 6650-8: 135,370 часов
NPort 6650-16: 101,783 часов
NPort 6650-32: 68,177 часов

Окружающая среда

Рабочая температура

от 0 до 55°C - стандартные модели
от -40 до 75°C - "Т-модели"

Относительная влажность

от 5 до 95% RH

Температура хранения

от -20 до 85°C

Сертификаты

Safety	UL 60950-1, EN 60950-1
EMC	CE, FCC
EMI	EN 55022 Class A, FCC Part 15 Subpart B Class A
EMS	EN 55024, EN 61000-4-2 (ESD) Level 2/3, EN 61000-4-3 (RS) Level 2, EN 61000-4-4 (EFT) Level 2, EN 61000-4-5 (Surge) Level 2, EN 61000-4-6 (CS) Level 2, EN 61000-4-8 Level 1, EN 61000-4-11
Freefall	IEC-68-2-6, IEC-68-2-34, IEC-68-2-32
Vibration	IEC-68-2-6, IEC-68-2-34
Green Product	RoHS, CRoHS, WEEE

Информация для заказа

NPort 6610-8

8-портовый RS-232 в Ethernet терминальный сервер безопасности, 100-240 VAC, температурный диапазон от 0 до 55°C

NPort 6610-8-48V

8-портовый RS-232 в Ethernet терминальный сервер безопасности, ±48 VDC, температурный диапазон от 0 до 55°C

NPort 6610-16

16-портовый RS-232 в Ethernet терминальный сервер безопасности, 100-240 VAC, температурный диапазон от 0 до 55°C

NPort 6610-16-48V

16 - портовый RS-232 в Ethernet терминальный сервер безопасности, ±48 VDC, температурный диапазон от 0 до 55°C

NPort 6610-32

32 - портовый RS-232 в Ethernet терминальный сервер безопасности, 100-240 VAC, температурный диапазон от 0 до 55°C

NPort 6610-32-48V

32 - портовый RS-232 в Ethernet терминальный сервер безопасности, ±48 VDC, температурный диапазон от 0 до 55°C

NPort 6650-8

8-портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, 100-240 VAC, температурный диапазон от 0 до 55°C

NPort 6650-8-48V

8-портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, ±48 VDC, температурный диапазон от 0 до 55°C

NPort 6650-16

16-портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, 100-240 VAC, температурный диапазон от 0 до 55°C

NPort 6650-16-48V

16 - портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, ±48 VDC, температурный диапазон от 0 до 55°C

NPort 6650-32

32 - портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, 100-240 VAC, температурный диапазон от 0 до 55°C

NPort 6650-32-48V

32 - портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, ±48 VDC, температурный диапазон от 0 до 55°C

NPort 6650-8-T

8-портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, 100-240 VAC), температурный диапазон от -40 до 75°C

NPort 6650-16-T

16-портовый RS-232/422/485 в Ethernet терминальный сервер безопасности, 100-240 VAC, температурный диапазон от -40 до 75°C

Комплект поставки :

- 1 NPort 6610/6650
- Документация и ПО на CD-ROM
- CBL-RJ45F9-150 x 1

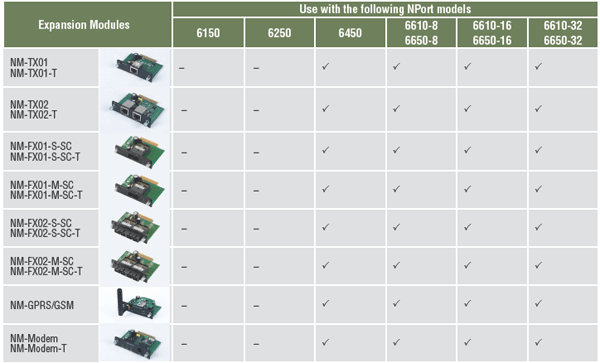

Модули расширения (приобретаются дополнительно)


NM-TX01	1 RJ45 Ethernet Module
NM-TX02	2 RJ45 Ethernet Module
NM-FX02-S-SC	2 Single Mode Fiber Ethernet Modules с SC соединителем и Fiber redundancy
NM-FX02-M-SC	2 Multi Mode Fiber Ethernet Modules с SC соединителем и Fiber redundancy
NM-FX01-M-SC	1 Multi Mode Fiber Ethernet Module с SC соединителем
NM-FX01-S-SC	1 Single Mode Fiber Ethernet Module с SC соединителем
NM-Modem	PSTN модем с RJ11 соединителем
NM-TX01-T	1 RJ45 Ethernet Module), температурный диапазон от -40 до 75°C
NM-TX02-T	2 RJ45 Ethernet Module, температурный диапазон от -40 до 75°C
NM-FX02-S-SC -T	2 Single Mode Fiber Ethernet Modules с SC соединителем и Fiber redundancy, температурный диапазон от -40 до 75°C
NM-FX02-M-SC-T	2 Multi Mode Fiber Ethernet Modules с SC соединителем и Fiber redundancy, температурный диапазон от -40 до 75°C
NM-FX01-M-SC -T	1 Multi Mode Fiber Ethernet Module с SC соединителем, температурный диапазон от -40 до 75°C
NM-FX01-S-SC-T	1 Single Mode Fiber Ethernet Module с SC соединителем, температурный диапазон от -40 до 75°C
NM-Modem-T	PSTN модем с RJ11 соединителем, температурный диапазон от -40 до 75°C
NM-GPRS/GSM	GPRS/GSM модемный модуль Внимание!! Модуль NM-GPRS/GSM снимается с производства с 1.07.2011. Заказы на него принимаются до 1.11.2011
