RISC rackmount компьютер |
 |
|
 |
Компьютеры серии MOXA DA-662A базируются на RISC процессоре и специально разработаны для индустриальных систем обработки информации.
Компьютеры серии MOXA DA-662A имеют 4 Ethernet порта, от 8 до 16 RS-232/422/485 Serial портов и 2 USB 2.0 порта и коммуникационный процессор MoxaMacro. Кроме того, в моделях DA-662A-I-8/16-LX последовательные порты имеют помехозащищенность высокого уровня.
|
|
Компьютеры MOXA DA-662A выполнены в 19" 1U стандарте для индустриального применения (например, автоматизация в энергетике, нефтяной и газовой промышленности) для установки в специализированных 19" стойках. Компьютеры DA-662A идеально подходят для приложений, требующих распределенной топологии, такие как системы SCADA, системы автоматизации производства и приложения мониторинга электроснабжения.
|
|
Особенности |
|
| • |
Процессор MoxaMacro 500 MHz |
| • |
128 MB RAM, 32 MB flash |
| • |
4 * 10/100 Mbps Ethernet портов |
| • |
8
/ 16 программно выбираемых RS-232/422/485 serial портов |
| • |
8
/ 16 выбираемых переключателями 1/150 kΩ pull low/high и 120 Ω терминирующих резисторов |
| • |
15 kV ESD защита всех сигналов |
| • |
USB и CompactFlash сокет для расширения памяти |
| • |
19" 1U стандарт |
| • |
Питание от 100 до 240 VAC |
| • |
Linux OS |
| • |
Многофункциональность: большое количество коммуникационных портов |
| • |
Дружественный дизайн: ЖКИ дисплей и кнопки управления на передней панели |
|
Спецификации |
|
| • Аппаратная часть |
| Процессор |
MoxaMacro 500 MHz |
| Память |
DRAM 128 MB
Flash 32 MB |
| ОС |
Embedded Linux |
| USB |
USB 2.0 hosts, type A соединитель x 2, поддержка системной загрузки |
 Последовательные порты (Serial) |
| Стандарт |
8 / 16 RS-232/422/485 порта программно-выбираемых (8-pin RJ45) |
| ESD Protection |
8 kV контакт, 15 kV воздух ESD |
| Surge Protection |
2 kV линия-линия и 4 kV линия-земля, 8/20 μs (DA-662A-I-8/16-LX только) |
| Изоляция |
500 V (DA-662A-I-8/16-LX
только), 2 kV цифровая |
| Терминаторы |
120 ohm,
выбираются переключателем |
| Консольный
порт |
RS-232
(полносигнальный), RJ45 |
|
Последовательные
порты - параметры
|
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
| Паритет |
None,
Even, Odd, Space, Mark |
| Скорость |
от 50 bps до 921.6 Kbps |
| Контроль потока |
RTS/CTS,
XON/XOFF, ADDC® (automatic data direction control)
для RS-485 |
|
Последовательные
порты - сигналы |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD,
GND
(DA-662A-I-8/16-LX только: TxD, RxD, RTS, CTS, GND) |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4 проводный |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2 проводный |
Data+,
Data-, GND |
| • ЖКИ
экран |
| Разрешение |
2
* 16 символов |
| Кнопки |
4
для конфигурирования |
| • Светодиоды |
| Система |
OS Ready |
| Serial |
TxD, RxD (16
шт) |
| Ethernet |
10/100M x 4 |
| Программируемые |
LED x 8 |
| • Питание |
| Потребление |
20 W |
| Входное питание |
от 100 до 240 VAC
(от 47 до 63 Hz) |
| • Механические |
| Корпус |
SECC листовой металл (1 mm) |

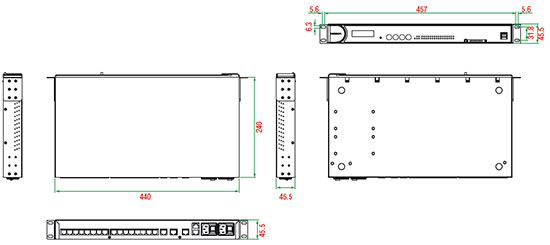

| Размеры (Ш x Д x В) |
440 x 45 x 237
мм (без ушей)
480 x 45 x 237 мм (с ушами) |
| Вес |
4б3 кг |
| Крепление |
Стандартное 19" |
|
|
| • Окружающая среда |
| Рабочая температура |
от -10 до
60°C |
| Температура хранения |
от -20 до 80°C |
| Влажность |
от 5 до 95% RH |
| Anti-vibration |
1 g @ IEC-68-2-6, sine wave (resonance search), 5-500 Hz, 1 Oct/min, 1 Cycle, 13 mins 17 sec per axis |
| • Сертификаты |
| EMC |
EN 55022/24
CISPR 22, FCC Part 15B Class A
IEC 61000-4-2 ESD: Contact 8 kV; Air 15 kV
IEC 61000-4-3 RS: 3 V/m (80 MHz to 1 GHz)
IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal 4 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4 |
| Безопасность |
UL 60950-1 |
| Green |
RoHS, CRoHS, WEEE |
| • Дополнительно |
| Средства предупреждения |
Встроенный звуковой излучатель и часы реального времени (RTC -- real-time clock) с литиевой барейкой |
| Триггер перезагрузки |
Встроенный WDT (watchdog timer) поддерживает от 1 до 255 уровней временных интервалов для системного сброса, настраивается программно |
| • Программная часть |
| • Linux |
| OS |
Linux 2.6.38.8 |
| Стек протоколов |
TCP, UDP, IPv4, SNMPv1/v2c/v3, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, TFTP, PPP, PPPoE |
| Файловая система |
JFFS2 |
| Web Server
(Apache) |
Allows you to create and manage web sites; supports PHP and XML |
| Terminal Server
(SSH) |
Provides secure encrypted communications between two un-trusted hosts over an insecure network |
| Internet безопасность |
iptables firewall |
| Dial-up сервисы |
PPP Daemon for Linux that allows Unix machines to connect to the Internet through dialup lines, using the PPP protocol, as a PPP server or client. Works with 'chat', 'dip', and 'diald', among (many) others. Supports IP, TCP, UDP |
| File Server |
Enables remote clients to access files and other resources over the network |
| Средства разработки |
• Moxa API Library (Watchdog timer, LCM, keypad, Moxa serial I/O control)
• GNU C/C++ cross-compiler
• GNU C library |
|
Информация для заказа |
|
|
|
| DA-662A-8-LX |
Rackmount
RISC, 4 Ethernet потa, 8 * RS-232/422/485 serial портов, CompactFlash, 2 USB, один источник питания, Linux
OC |
| DA-662A-16-LX |
Rackmount
RISC, 4 Ethernet потa, 16 * RS-232/422/485 serial портов, CompactFlash, 2 USB, один источник питания, Linux
OC |
| DA-662A-16-DP-LX |
Rackmount
RISC, 4 Ethernet потa, 16 * RS-232/422/485 serial портов, CompactFlash, 2 USB,
два источника питания, Linux OC |
| DA-662A-I-8-LX |
Rackmount
RISC, 4 Ethernet потa, 8 * RS-232/422/485 serial портов
(isolation protection), CompactFlash, 2 USB, один источник питания, Linux
OC |
| DA-662A-I-16-LX |
Rackmount
RISC, 4 Ethernet потa, 16 * RS-232/422/485 serial портов
(isolation protection), CompactFlash, 2 USB, один источник питания, Linux
OC |
|
|
